Замена платы I/O ASUS VivoBook S400C
Плата I/O содержит два порта USB 2.0, комбинированный разъем для наушников/микрофона и слот для SD-карты.
Шаг 1
Переверните устройство и открутите десять винтов размером 5,7 мм с помощью отвертки Phillips #0.
Шаг 2
Используйте лопатку или пальцы, чтобы обойти по краям и снять заднюю панель.
Шаг 3
Используя лопатку, поднимите разъем, соединяющий аккумулятор с материнской платой.
Шаг 4

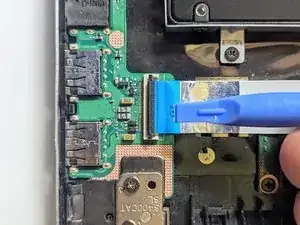

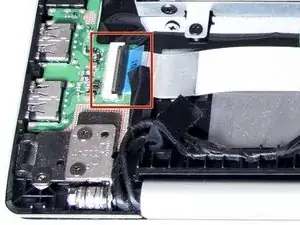

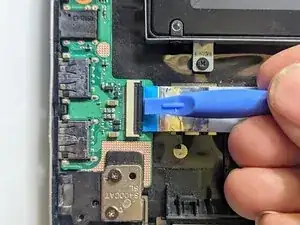

Поднимите фиксатор на шлейфе платы I/O.
Шаг 5

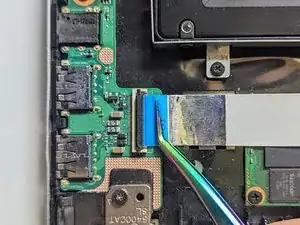

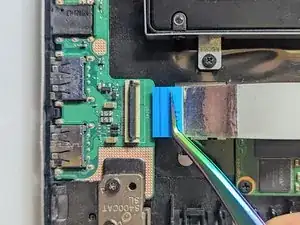

Вытяните кабель прямо из разъема за синий язычок.
Шаг 6
Снимите два винта, крепящих левую опору к плате I/O.

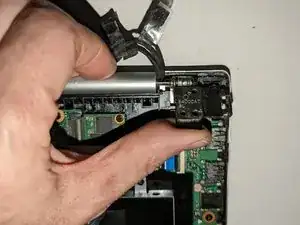

Приподнимите опору рукой под углом 90 градусов.
Шаг 7
Снимите удерживающий винт.
Шаг 8

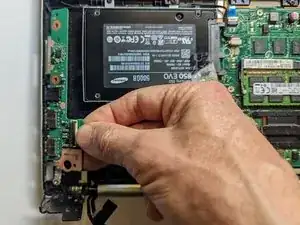

Поднимите плату с боку шлейфа достаточно, чтобы освободить направляющий штифт(ы), а затем потяните ее назад от корпуса.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
