Замена узла радиатора (Heat-Sink Assembly) Dell Alienware 13 R3
В этом руководстве показано, как снять и заменить узел радиатора.
Шаг 1

ПРЕДУПРЕЖДЕНИЕ: Перед выполнением работ внутри компьютера ознакомьтесь с информацией по безопасности, поставляемой с компьютером, и выполните шаги в разделе «Перед работой внутри компьютера». После выполнения работ внутри компьютера следуйте инструкциям в разделе «После работы внутри компьютера».

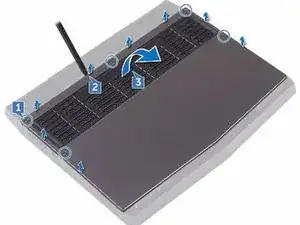

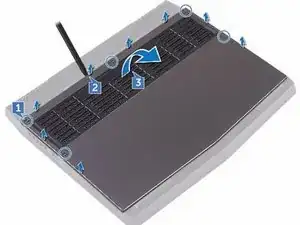

Ослабьте пять несъёмных винтов, фиксирующих крышку основания к корпусу компьютера.
Шаг 2

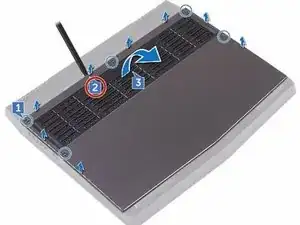

С помощью пластикового шила аккуратно подденьте крышку основания, чтобы освободить защёлки крышки основания из пазов на корпусе компьютера.
Шаг 3

Снимите крышку основания с корпуса компьютера.
Шаг 4

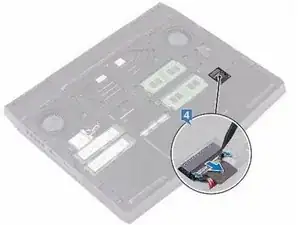

С помощью пластикового шила отсоедините кабель батареи от системной платы.
Шаг 5
Нажмите и удерживайте кнопку питания в течение пяти секунд, чтобы разрядить системную плату.
Шаг 6
Подключите кабель батареи к системной плате.
Шаг 7

Вставьте защёлки новой крышки основания в пазы на корпусе компьютера и защёлкните крышку на месте.
Шаг 8

Затяните пять несъёмных винтов, фиксирующих крышку основания к корпусу компьютера.
Шаг 9

ПРЕДУПРЕЖДЕНИЕ: Перед выполнением работ внутри компьютера ознакомьтесь с информацией по безопасности, поставляемой с компьютером, и выполните шаги в разделе «Перед работой внутри компьютера». После выполнения работ внутри компьютера следуйте инструкциям в разделе «После работы внутри компьютера».
ВНИМАНИЕ: Чтобы не повредить беспроводную карту, не прокладывайте под неё какие-либо кабели.

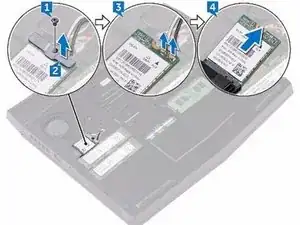

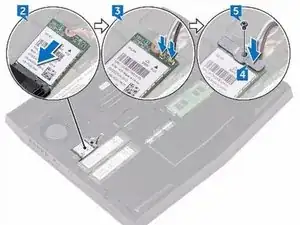

Удалите винт (M2x3), который фиксирует беспроводную карту и её кронштейн к корпусу компьютера.
Шаг 10

Поднимите кронштейн беспроводной карты и снимите его с карты.
Шаг 11

Отсоедините антенные кабели от беспроводной карты.
Шаг 12
ВНИМАНИЕ: Чтобы не повредить беспроводную карту, не прокладывайте под неё какие-либо кабели.

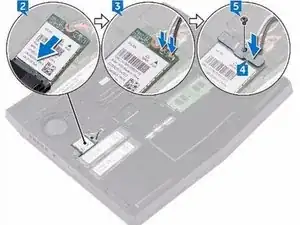

Совместите вырез на беспроводной карте с выступом в разъёме для беспроводной карты.
Шаг 13
Вставьте новую беспроводную карту под углом в разъём для беспроводной карты.
Шаг 14
Подключите антенные кабели к беспроводной карте.
Шаг 15

Совместите отверстие для винта в кронштейне беспроводной карты с отверстием в беспроводной карте и корпусе компьютера.
Шаг 16

Установите винт (M2x3), который фиксирует кронштейн беспроводной карты к самой карте и корпусу компьютера.
Шаг 17

ПРЕДУПРЕЖДЕНИЕ: Перед выполнением работ внутри компьютера ознакомьтесь с информацией по безопасности, поставляемой с компьютером, и выполните шаги в разделе «Перед работой внутри компьютера». После выполнения работ внутри компьютера следуйте инструкциям в разделе «После работы внутри компьютера».

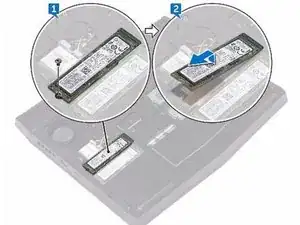

Удалите винт (M2x3), который фиксирует твердотельный накопитель к корпусу компьютера.
Шаг 18

Поднимите и выдвиньте твердотельный накопитель из его разъёма.
Шаг 19
Совместите вырез на новом твердотельном накопителе с выступом в разъёме для накопителя и вставьте накопитель в разъём.
Шаг 20

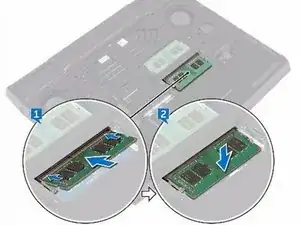

Нажмите на модуль памяти вниз, пока он не защёлкнется на месте.
Шаг 21

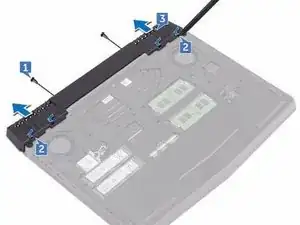

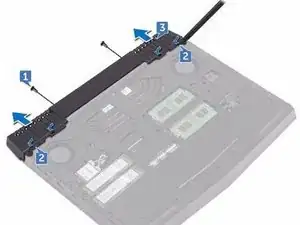

Удалите два винта (M2.5x6L), которые фиксируют крышку задних портов (rear-I/O) к узлу подставки для рук.
Шаг 22

С помощью пластикового шила аккуратно освободите защёлки, фиксирующие крышку задних портов к корпусу компьютера.
Шаг 23
Сдвиньте и снимите крышку задних портов с корпуса компьютера.
Шаг 24

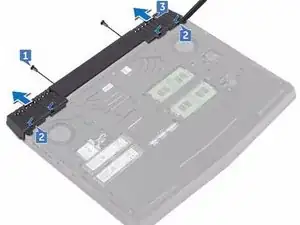

Вставьте новую крышку задних портов в пазы на корпусе компьютера и защёлкните её на месте.
Шаг 25
Установите два винта (M2.5x6L), которые фиксируют крышку задних портов к узлу подставки для рук.
Шаг 26

ПРЕДУПРЕЖДЕНИЕ: Перед выполнением работ внутри компьютера ознакомьтесь с информацией по безопасности, поставляемой с компьютером, и выполните шаги в разделе «Перед работой внутри компьютера». После выполнения работ внутри компьютера следуйте инструкциям в разделе «После работы внутри компьютера».

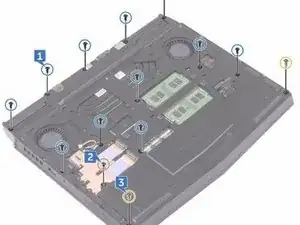

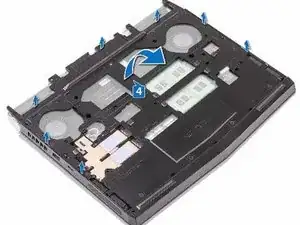

Удалите одиннадцать винтов (M2.5x6L), которые фиксируют корпус компьютера к узлу подставки для рук.
Шаг 27

Удалите винт (M2x3), который фиксирует корпус компьютера к узлу подставки для рук.
Шаг 28

Удалите два винта (M2.5x6L), фиксирующие нижнюю панель компьютера к узлу подставки для ладоней.
Шаг 29

Отсоедините нижнюю панель компьютера от узла подставки для ладоней.
Шаг 30

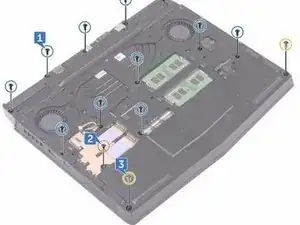

Совместите отверстия под винты на НОВОЙ нижней панели компьютера с соответствующими отверстиями на узле подставки для ладоней.
Шаг 31
Вверните два винта (M2.5x6L), фиксирующие нижнюю панель компьютера к узлу подставки для ладоней.
Шаг 32
Вверните винт (M2x3), фиксирующий нижнюю панель компьютера к узлу подставки для ладоней.
Шаг 33
Вверните одиннадцать винтов (M2.5x6L), фиксирующих нижнюю панель компьютера к узлу подставки для ладоней.
Шаг 34

ПРЕДУПРЕЖДЕНИЕ: Перед работой внутри компьютера ознакомьтесь с информацией по технике безопасности, поставляемой с компьютером, и выполните шаги из раздела «Перед работой внутри компьютера». После работы внутри компьютера выполните инструкции из раздела «После работы внутри компьютера».
ПРЕДУПРЕЖДЕНИЕ: Радиатор может нагреваться в процессе нормальной работы. Дайте радиатору достаточно времени, чтобы остыть, прежде чем прикасаться к нему.
ОСТОРОЖНО: Для максимального охлаждения процессора не прикасайтесь к зонам теплопередачи на радиаторе. Масла на коже могут снизить теплопередачу термопасты.

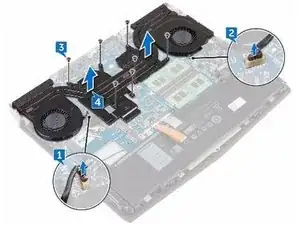

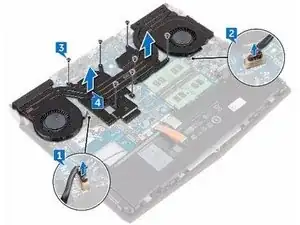

Отсоедините кабель левого вентилятора от системной платы.
Шаг 35

Отсоедините кабель правого вентилятора от системной платы.
Шаг 36

В последовательном порядке (как указано на узле радиатора) удалите семь винтов (M2x3), фиксирующих узел радиатора к системной плате.
Шаг 37
Поднимите узел радиатора и снимите его с системной платы.
Шаг 38

ОСТОРОЖНО: Неправильное выравнивание радиатора может повредить системную плату и процессор.
ПРИМЕЧАНИЕ: Исходную термопасту можно повторно использовать, если исходная системная плата и вентилятор устанавливаются вместе. Если заменяется либо системная плата, либо вентилятор, используйте термопрокладку, поставляемую в комплекте, чтобы обеспечить теплопроводность.
Совместите отверстия под винты на НОВОМ узле радиатора с соответствующими отверстиями на системной плате.
Шаг 39
В последовательном порядке (как указано на узле радиатора) вверните семь винтов (M2x3), фиксирующих узел радиатора к системной плате.
Шаг 40
Подключите кабель правого вентилятора к соответствующему разъему на системной плате.
Шаг 41
Подключите кабель левого вентилятора к соответствующему разъему на системной плате.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
