Замена дисплейного модуля Dell Alienware 13 R3

ВНИМАНИЕ: Перед работой внутри компьютера ознакомьтесь с информацией по технике безопасности, поставляемой с компьютером, и выполните шаги из раздела «Перед работой внутри компьютера». После завершения работы внутри компьютера выполните инструкции из раздела «После работы внутри компьютера».

Ослабьте пять неизвлекаемых винтов, закрепляющих нижнюю крышку на корпусе компьютера.

Используя пластмассовую лопатку, осторожно подденьте нижнюю крышку, чтобы освободить защёлки нижней крышки из направляющих корпуса компьютера.

Поднимите нижнюю крышку и снимите её с корпуса компьютера.

Используя пластмассовую лопатку, отсоедините кабель батареи от системной платы.

Нажмите и удерживайте кнопку питания в течение пяти секунд, чтобы разрядить системную плату.

Подключите кабель батареи к системной плате.

Вставьте защёлки НОВОЙ нижней крышки в направляющие корпуса компьютера и защёлкните крышку на месте.

Затяните пять неизвлекаемых винтов, которые закрепляют нижнюю крышку на корпусе компьютера.

ВНИМАНИЕ: Перед работой внутри компьютера ознакомьтесь с информацией по технике безопасности, поставляемой с компьютером, и выполните шаги из раздела «Перед работой внутри компьютера». После завершения работы внутри компьютера выполните инструкции из раздела «После работы внутри компьютера».

ПРЕДУПРЕЖДЕНИЕ: Чтобы не повредить беспроводную карту, не размещайте под ней кабели.

Удалите винт (M2x3), который крепит беспроводную карту и её кронштейн к корпусу компьютера.

Снимите кронштейн беспроводной карты с самой беспроводной карты.

Отключите антенные кабели от беспроводной карты.

ПРЕДУПРЕЖДЕНИЕ: Чтобы не повредить беспроводную карту, не размещайте под ней кабели.

Совместите выемку на беспроводной карте с выступом в разъёме для беспроводной карты.

Под углом вставьте НОВУЮ беспроводную карту в разъём для беспроводной карты.

Подключите антенные кабели к беспроводной карте.

Совместите отверстие для винта на кронштейне беспроводной карты с отверстием на беспроводной карте и корпусе компьютера.

Вставьте винт (M2x3), который закрепляет кронштейн беспроводной карты к самой карте и к корпусу компьютера.

ВНИМАНИЕ: Перед работой внутри компьютера ознакомьтесь с информацией по технике безопасности, поставляемой с компьютером, и выполните шаги из раздела «Перед работой внутри компьютера». После завершения работы внутри компьютера выполните инструкции из раздела «После работы внутри компьютера».

Удалите винт (M2x3), который закрепляет твердотельный накопитель в корпусе компьютера.

Поднимите и извлеките твердотельный накопитель из гнезда для твердотельного накопителя.

Совместите выемку на НОВОМ твердотельном накопителе с выступом в гнезде для твердотельного накопителя и вставьте накопитель в гнездо.

Нажмите модуль памяти вниз, пока он не защёлкнется на месте.

ВНИМАНИЕ: Перед работой внутри компьютера ознакомьтесь с информацией по технике безопасности, поставляемой с компьютером, и выполните шаги из раздела «Перед работой внутри компьютера». После завершения работы внутри компьютера выполните инструкции из раздела «После работы внутри компьютера».

Пальцами осторожно раздвиньте фиксирующие защёлки с каждого конца слота для модуля памяти, пока модуль памяти не отщёлкнется и не приподнимется.

Сдвиньте и извлеките модуль памяти из слота для модулей памяти.

Совместите выемку на НОВОМ модуле памяти с выступом в слоте для модуля памяти и вставьте модуль плотно под углом в слот.

Нажмите модуль памяти вниз, пока он не защёлкнется на месте.

Удалите два винта (M2.5x6L), которые крепят крышку задних портов к узлу поддонной панели.

Используя пластмассовую лопатку, осторожно освободите защёлки, которые крепят крышку задних портов к корпусу компьютера.

Сдвиньте и снимите крышку задних портов с корпуса компьютера.

Вставьте НОВУЮ заднюю панель ввода-вывода в пазы основания компьютера и защёлкните заднюю панель ввода-вывода на месте.

Установите два винта (M2.5x6L), которые фиксируют заднюю панель ввода-вывода на модуле подставки для рук.

WARNING: Before working inside your computer, read the safety information that shipped with your computer and follow the steps in Before Working Inside Your Computer. After working inside your computer, follow the instructions in After Working Inside Your Computer.

Удалите одиннадцать винтов (M2.5x6L), которые фиксируют основание компьютера к модулю подставки для рук.

Удалите винт (M2x3), который фиксирует основание компьютера к модулю подставки для рук.

Удалите два винта (M2.5x6L), которые фиксируют основание компьютера к модулю подставки для рук.

Поднимите основание компьютера с модуля подставки для рук.

Совместите отверстия для винтов на НОВОМ основании компьютера с отверстиями для винтов на модуле подставки для рук.

Установите два винта (M2.5x6L), которые фиксируют основание компьютера к модулю подставки для рук.

Установите винт (M2x3), который фиксирует основание компьютера к модулю подставки для рук.

Установите одиннадцать винтов (M2.5x6L), которые фиксируют основание компьютера к модулю подставки для рук.

WARNING: Before working inside your computer, read the safety information that shipped with your computer and follow the steps in Before Working Inside Your Computer. After working inside your computer, follow the instructions in After Working Inside Your Computer.

CAUTION: Removing the coin-cell battery resets the BIOS setup program’s settings to default. It is recommended that you note the BIOS setup program’s settings before removing the coin-cell battery.

Отсоедините кабель кнопочной батарейки от системной платы.

Приклейте НОВУЮ кнопочную батарейку к модулю подставки для рук.

Подключите кабель кнопочной батарейки к системной плате.

WARNING: Before working inside your computer, read the safety information that shipped with your computer and follow the steps in Before Working Inside Your Computer. After working inside your computer, follow the instructions in After Working Inside Your Computer.

WARNING: The heat sink may become hot during normal operation. Allow sufficient time for the heat sink to cool before you touch it.

CAUTION: For maximum cooling of the processor, do not touch the heat transfer areas on the heat sink. The oils in your skin can reduce the heat transfer capability of the thermal grease.

Отключите кабель левого вентилятора от системной платы.

Отключите кабель правого вентилятора от системной платы.

В последовательном порядке (как указано на сборке радиатора) удалите семь винтов (M2x3), которые фиксируют сборку радиатора к системной плате.

Поднимите сборку радиатора с системной платы.

CAUTION: Incorrect alignment of the heat sink can damage the system board and processor.

NOTE: The original thermal grease can be reused if the original system board and fan are reinstalled together. If either the system board or the fan is replaced, use the thermal pad provided in the kit to ensure that thermal conductivity is achieved.

Совместите отверстия для винтов на НОВОЙ сборке радиатора с отверстиями для винтов на системной плате.

В последовательном порядке (указанном на сборке радиатора) установите семь винтов (M2x3), которые фиксируют сборку радиатора к системной плате.

Подключите кабель правого вентилятора к соответствующему разъёму на системной плате.

Подключите кабель левого вентилятора к соответствующему разъёму на системной плате.

WARNING: Before working inside your computer, read the safety information that shipped with your computer and follow the steps in Before Working Inside Your Computer. After working inside your computer, follow the instructions in After Working Inside Your Computer.

Отделите разъём клавиатуры от батареи.

Поднимите батарею с модуля подставки для рук.

ОСТОРОЖНО: Убедитесь, что кабели клавиатуры и подсветки клавиатуры не находятся под аккумулятором.

Сориентировав по направляющему штифту, поместите НОВЫЙ аккумулятор на узел подставки для кистей.

Прикрепите разъём клавиатуры, фиксирующий аккумулятор к узлу подставки для кистей.

ПРЕДУПРЕЖДЕНИЕ: Перед работой внутри компьютера прочтите информацию по технике безопасности, поставляемую с компьютером, и выполните шаги в разделе Перед работой внутри компьютера. После завершения работ внутри компьютера выполните инструкции в разделе После работы внутри компьютера.

ПРИМЕЧАНИЕ: Сервисный тег вашего компьютера хранится на системной плате. После замены системной платы необходимо ввести сервисный тег в программу настройки BIOS.

ПРИМЕЧАНИЕ: Замена системной платы отменяет любые изменения, внесённые в BIOS через программу настройки BIOS. После замены системной платы необходимо заново внести соответствующие изменения.

ПРИМЕЧАНИЕ: Перед отключением кабелей от системной платы отметьте расположение разъёмов, чтобы затем правильно подключить кабели после замены системной платы.

ОСТОРОЖНО: Поместите компьютер на чистую ровную поверхность.

Переверните компьютер.

Отключите кабель платы с логотипом от системной платы.

С помощью язычка отсоедините кабель платы кнопки питания от системной платы.

Откройте защёлку и отсоедините кабель дисплея от системной платы.

Переверните компьютер.

Удалите винт (M2.5x6L), который фиксирует кронштейн порта USB Type-C к системной плате, и снимите кронштейн порта USB Type-C с системной платы.

Отключите кабель разъёма сетевого адаптера от системной платы.

Отключите кабель динамика от системной платы.

Откройте защёлку и отсоедините кабель клавиатуры от системной платы.

Откройте защёлку и отсоедините кабель подсветки клавиатуры от системной платы.

Откройте защёлку и отсоедините кабель тачпада от системной платы.

Удалите винт (M2.5x6L), который фиксирует кронштейн порта USB Type-C к системной плате, и снимите кронштейн порта USB Type-C с системной платы.

Удалите два винта (M2.5x6L), которые крепят системную плату к узлу подставки для кистей.

Поднимите системную плату с узла подставки для кистей.

ОСТОРОЖНО: Убедитесь, что под системной платой нет кабелей.

Выравните отверстия под винты на НОВОЙ системной плате с отверстиями под винты на узле подставки для кистей.

Верните два винта (M2.5x6L), которые крепят системную плату к узлу подставки для кистей.

Выравните отверстие под винт в кронштейне порта USB Type-C с соответствующим отверстием в системной плате на задней и правой стороне компьютера.

Вставьте винт (M2.5x6L), который фиксирует кронштейн порта USB Type-C к системной плате на задней и правой стороне компьютера.

Вставьте кабель тачпада в разъём на системной плате и закройте защёлку, чтобы зафиксировать кабель.

Вставьте кабель подсветки клавиатуры в разъём на системной плате и закройте защёлку, чтобы зафиксировать кабель.

Вставьте кабель клавиатуры в разъём на системной плате и закройте защёлку, чтобы зафиксировать кабель.

Подключите кабель динамика к системной плате.

Подключите кабель разъёма сетевого адаптера к системной плате.

Переверните компьютер.

Вставьте кабель дисплея в разъём на системной плате и закройте защёлку, чтобы зафиксировать кабель.

Подключите кабель платы кнопки питания к системной плате.

Подключите кабель платы с логотипом к системной плате.

ПРЕДУПРЕЖДЕНИЕ: Перед выполнением работ внутри компьютера ознакомьтесь с информацией о технике безопасности, поставляемой с компьютером, и выполните шаги в разделе Перед работой внутри компьютера. После работ внутри компьютера выполните инструкции из раздела После работы внутри компьютера.

Снимите антенные кабели с направляющих прокладки на узле подставки для ладоней.

Снимите кабель логотип-платы с направляющих прокладки на узле подставки для ладоней.

Снимите кабель дисплея с направляющих прокладки на узле подставки для ладоней.

ОСТОРОЖНО: Поместите компьютер на чистую ровную поверхность.

Переверните компьютер.

Удалите четыре винта (M2.5x6L), которые закрепляют узел дисплея к узлу подставки для ладоней.

Поднимите узел дисплея и снимите его с узла подставки для ладоней.

Снимите кабели из крепёжных отверстий направляющих на узле подставки для ладоней.

Поместите узел дисплея на чистую ровную поверхность.

Пропустите кабели через крепёжные отверстия направляющих на узле подставки для ладоней.

Выравняйте отверстия для винтов на петлях дисплея с отверстиями для винтов на узле подставки для ладоней.

Замените четыре винта (M2.5x6L), которые закрепляют узел дисплея к узлу подставки для ладоней.

Переверните компьютер.

Пропустите кабель логотип-платы через направляющие прокладки на узле подставки для ладоней.

Пропустите антенные кабели через направляющие прокладки на узле подставки для ладоней.

ПРЕДУПРЕЖДЕНИЕ: Перед выполнением работ внутри компьютера ознакомьтесь с информацией о технике безопасности, поставляемой с компьютером, и выполните шаги в разделе Перед работой внутри компьютера. После работ внутри компьютера выполните инструкции из раздела После работы внутри компьютера.

С помощью кончиков пальцев аккуратно подденьте внутренние кромки рамки дисплея.

Осторожно приподнимите рамку дисплея и переверните её.

Откройте защёлку и отключите кабель логотип-платы с разъёма логотип-платы.

Снимите ленту, закрепляющую кабель логотип-платы к логотип-плате, и отключите кабель логотип-платы от логотип-платы.

Снимите рамку дисплея с узла дисплея.

ПРЕДУПРЕЖДЕНИЕ: Перед выполнением работ внутри компьютера ознакомьтесь с информацией о технике безопасности, поставляемой с компьютером, и выполните шаги в разделе Перед работой внутри компьютера. После работ внутри компьютера выполните инструкции из раздела После работы внутри компьютера.

Поместите узел дисплея на чистую ровную поверхность.

Подсоедините кабель логотип-платы к логотип-плате.

Вставьте кабель логотип-платы в разъём логотип-платы и закройте защёлку, чтобы зафиксировать кабель.

Осторожно переверните рамку дисплея.

Выравняйте рамку дисплея с задней крышкой дисплея и антенной сборкой и аккуратно защёлкните рамку дисплея на месте.

ПРЕДУПРЕЖДЕНИЕ: Перед выполнением работ внутри компьютера ознакомьтесь с информацией о технике безопасности, поставляемой с компьютером, и выполните шаги в разделе Перед работой внутри компьютера. После работ внутри компьютера выполните инструкции из раздела После работы внутри компьютера.

С помощью пластикового съёмника подденьте модуль камеры от задней крышки дисплея и антенной сборки.

Снимите ленту, которая закрепляет кабель камеры к модулю камеры, и отключите кабель камеры от модуля камеры.

Поднимите модуль камеры с задней крышки дисплея и антенной сборки.

Используя направляющие штыри, приклейте НОВЫЙ модуль камеры к задней крышке дисплея и сборке антенны.

Подключите кабель камеры к модулю камеры.

Приклейте ленту, фиксирующую кабель камеры к модулю камеры.

ВНИМАНИЕ: Перед работой внутри компьютера ознакомьтесь с информацией по технике безопасности, поставляемой с вашим компьютером, и выполните шаги в разделе Перед работой внутри компьютера. После работы внутри компьютера выполните инструкции в разделе После работы внутри компьютера.

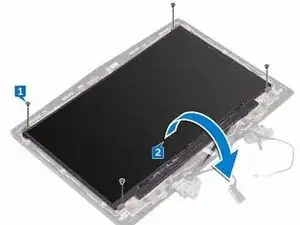

Удалите четыре винта (M1.6x2), которые закрепляют панель дисплея на задней крышке дисплея и сборке антенны.

Осторожно поднимите панель дисплея и переверните её.

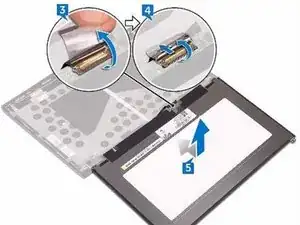

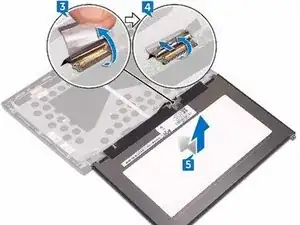

Отклейте ленту, фиксирующую кабель дисплея к панели дисплея.

Откройте защёлку и отключите кабель дисплея от панели дисплея.

Снимите панель дисплея с задней крышки дисплея.

Вставьте кабель дисплея в разъём на НОВОЙ панели дисплея и закройте защёлку, чтобы зафиксировать кабель.

Приклейте ленту, фиксирующую кабель дисплея к панели дисплея.

Переверните панель дисплея и аккуратно положите её на заднюю крышку дисплея.

ОСТОРОЖНО: Убедитесь, что под панелью дисплея нет кабелей.

Совместите отверстия для винтов на панели дисплея с отверстиями для винтов на задней крышке дисплея и сборке антенны.

Верните четыре винта (M1.6x2), которые закрепляют панель дисплея на задней крышке дисплея и сборке антенны.
