Замена кабеля модуля камеры/микрофона Lenovo ThinkPad T460

Перед началом этого руководства убедитесь, что внутренний аккумулятор отключён, устройство выключено и отключено от внешних источников питания.

Разместите ноутбук так, чтобы его нижняя часть была обращена вверх.

Сдвиньте защёлку на левой стороне батареи влево до щелчка.

Сдвиньте защёлку на правой стороне батареи вправо и удерживайте её большим пальцем.

Другой рукой сдвиньте батарею к задней части ноутбука.

Поднимите батарею и отведите её от ноутбука.

Ослабьте восемь несъёмных винтов в нижней крышке с помощью крестообразной отвёртки Phillips #1.

Вставьте плоский конец монтажной лопатки между нижней крышкой и остальной частью ноутбука, начиная с нижнего левого угла.

Подденьте нижний левый угол нижней крышки на несколько миллиметров.

Проведите лопаткой вдоль нижней части ноутбука, чтобы освободить защёлки, пока не дойдёте до нижнего правого угла.

При освобождении защёлок вы можете услышать щелчки.

Проведите лопаткой по правой и верхней сторонам нижней крышки, чтобы освободить защёлки.

При освобождении защёлок вы можете услышать щелчки.

Возможен риск повреждения устройства: если защёлки не освобождаются легко, убедитесь, что несъёмные винты полностью ослаблены. Насильное отрывание защёлок может треснуть нижнюю крышку.

Используйте лопатку, чтобы приподнять верхний левый угол на несколько миллиметров.

Подденьте участки нижней крышки с напечатанными логотипами портов.

Возможен риск повреждения устройства: поддевание внутри самих портов может повредить ноутбук. Поддевать следует только участки крышки, выступающие за пределы портов.

Используйте лопатку, чтобы приподнять нижнюю крышку в нижней части отсека для внешней батареи на несколько миллиметров.

Используйте обе руки, чтобы поднять нижнюю крышку и отвести её от ноутбука.

Удалите два винта 3.7 мм с крепления кабеля ЖК-дисплея с помощью крестообразной отвёртки Phillips #1.

Используйте пинцет, чтобы отвести крепление кабеля ЖК-дисплея от материнской платы.

Используйте плоский конец лопатки, чтобы отсоединить разъём с плоской верхней частью кабеля ЖК-дисплея.

Пальцами извлеките кабель из его пазов.

Используйте заострённый конец лопатки, чтобы приподнять металлическую защёлку на кабеле камеры/микрофона.

Используйте плоский конец лопатки, чтобы отсоединить разъём кабеля камеры/микрофона от его гнезда.

Используйте плоский конец лопатки, чтобы отсоединить чёрный и серый коаксиальные кабели от карты Wi‑Fi.

При сборке прикрепите серый провод сверху, а чёрный снизу.

Если в вашем ноутбуке есть WWAN‑карта, отсоедините красный и синий коаксиальные кабели с помощью плоского конца лопатки.

Если WWAN‑карты нет, снимите ленту, удерживающую красный и синий коаксиальные кабели на месте.

Пальцами извлеките серый и красный коаксиальные кабели из их пазов вдоль материнской платы.

Используйте пальцы, чтобы вынуть синие и чёрные коаксиальные кабели из их разъёмов вдоль верхней части материнской платы.

Снимите четыре винта 4,7 мм с петель крестовой отвёрткой Phillips #1.

Поднимите нижнюю часть ноутбука на несколько сантиметров, чтобы повернуть две верхние петли.

Опустите нижнюю часть ноутбука обратно.

Используйте обе руки, чтобы отвести нижнюю часть ноутбука от блока ЖК-дисплея.

Используйте руки, чтобы отслоить тонкую пленку ободка ЖК-дисплея от остальной части дисплея, начиная в области между петлями.

Продолжайте отслоение пленки ободка с левой стороны ноутбука руками.

Продолжайте отслоение пленки ободка с нижней и правой стороны ноутбука руками.

Используйте обе руки, чтобы поднять пленку ободка ЖК-дисплея и отвести её от ноутбука.

При повторной сборке может потребоваться заново нанести клей под пленку ободка ЖК-дисплея.

Снимите четыре винта 3,3 мм с ободка ЖК-дисплея крестовой отвёрткой Phillips #1.

Используйте плоский конец лопатки, чтобы создать зазор между ободком и дисплеем, начиная в верхнем левом углу.

Продолжайте использовать лопатку по левой стороне, внизу и по правой стороне ноутбука, чтобы отсоединить защёлки, фиксирующие ободок к дисплею.

При отсоединении защёлок могут слышаться громкие щелчки; это нормально.

Используйте обе руки, чтобы поднять ободок и отвести его от блока дисплея.

Используйте обе руки, чтобы поднять нижние углы панели дисплея.

Осторожно переверните панель дисплея.

Возможный риск повреждения устройства: кабель дисплея всё ещё соединяет панель дисплея с остальной частью блока дисплея, поэтому переворачивайте панель с осторожностью.

Используйте заострённый конец лопатки, чтобы отогнуть металлическую планку, фиксирующую разъём.

Используйте плоский конец лопатки, чтобы отсоединить кабель дисплея от его разъёма.

Используйте руки, чтобы снять панель дисплея с остальной части блока дисплея.

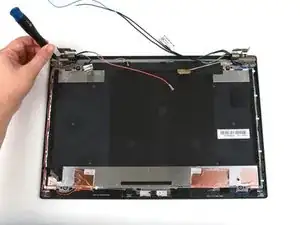

Снимите четыре винта петли 3,2 мм крестовой отвёрткой Phillips #1.

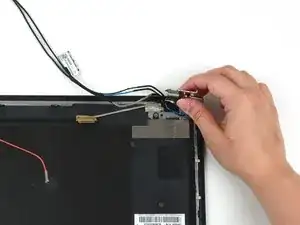

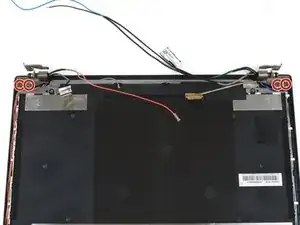

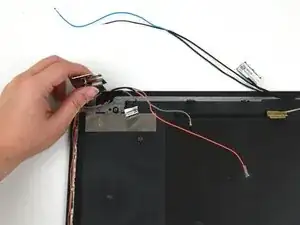

Используя пальцы, поднимите петлю в верхнем левом углу и отведите её от ноутбука.

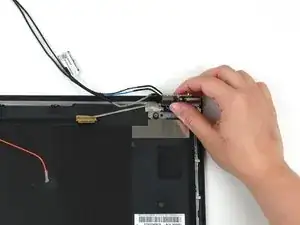

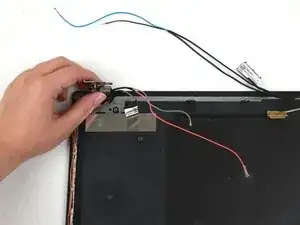

Используя пальцы, поднимите петлю в верхнем правом углу и отведите её от ноутбука.

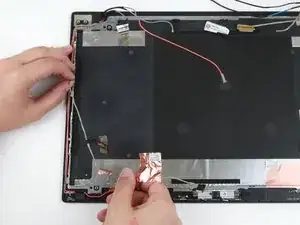

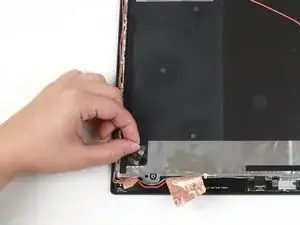

Используйте пальцы, чтобы отслоить большую медную пластину от блока дисплея в нижнем левом углу.

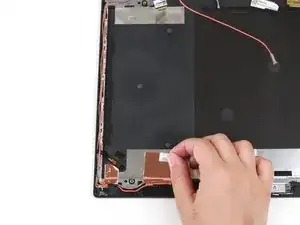

Используйте пальцы, чтобы отслоить маленькую медную пластину от блока дисплея в нижнем левом углу.

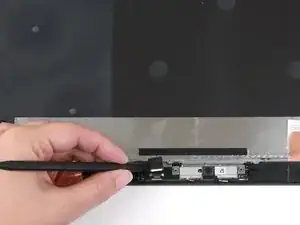

Используйте плоский конец лопатки, чтобы отключить кабель от модуля камеры/микрофона.

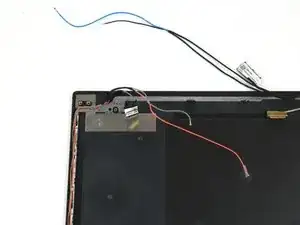

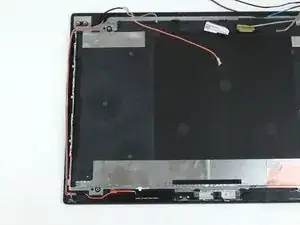

Используйте пальцы, чтобы отслоить оранжевый кабель от ноутбука.

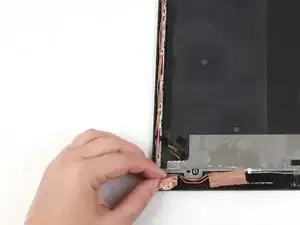

Поднимите серый кабель с ноутбука одной рукой.

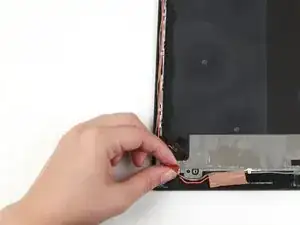

Другой рукой извлеките серый провод из его посадочных мест вдоль левой стороны сборки дисплея.
