Замена модуля камеры/микрофона Lenovo ThinkPad T460

Прежде чем начать это руководство, обязательно отключите внутреннюю батарею, выключите устройство и отсоедините все внешние источники питания.

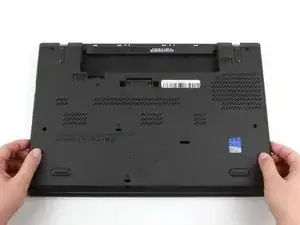

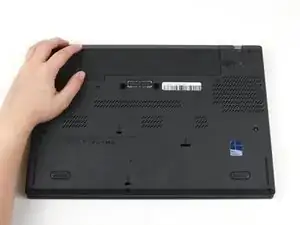

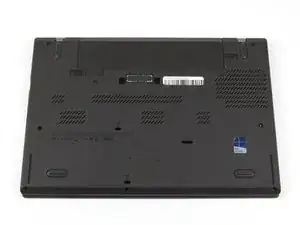

Разместите ноутбук так, чтобы нижняя сторона была обращена вверх.

Сдвиньте флажок на левой стороне батареи влево, пока он не щёлкнет на месте.

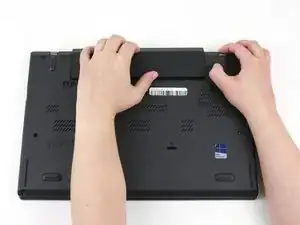

Сдвиньте флажок на правой стороне батареи вправо и удерживайте его большим пальцем.

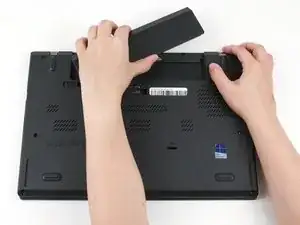

Другой рукой сдвиньте батарею к задней части ноутбука.

Поднимите батарею вверх и отведите её от ноутбука.

Ослабьте восемь винтов с удерживающими шайбами на нижней крышке с помощью крестообразной отвёртки Phillips #1.

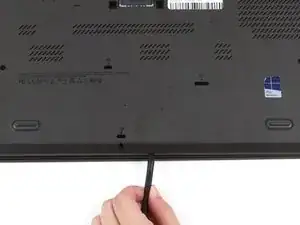

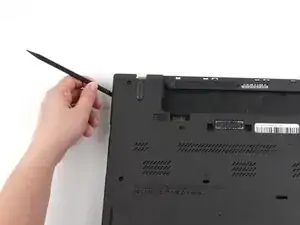

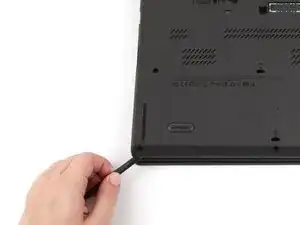

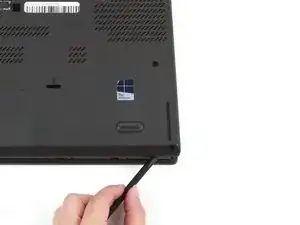

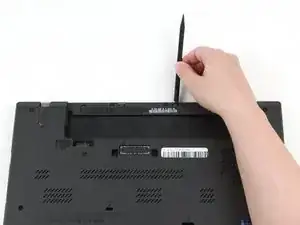

Вставьте плоский конец лопатки между нижней крышкой и остальной частью ноутбука, начиная с нижнего левого угла.

Подденьте нижний левый угол нижней крышки на несколько миллиметров.

Проведите лопаткой вдоль нижней части ноутбука, чтобы освободить защёлки, пока не дойдёте до нижнего правого угла.

Вы можете слышать щелчки по мере освобождения защёлок.

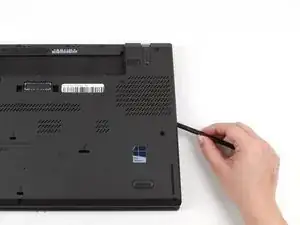

Проведите лопаткой вдоль правой и верхней сторон нижней крышки, чтобы освободить защёлки.

Вы можете слышать щелчки по мере освобождения защёлок.

Возможен ущерб устройству: если защёлки не снимаются легко, убедитесь, что винты с удерживающими шайбами полностью ослаблены. Принудительное отсоединение защёлок может треснуть нижнюю крышку.

Используйте лопатку, чтобы приподнять верхний левый угол на несколько миллиметров.

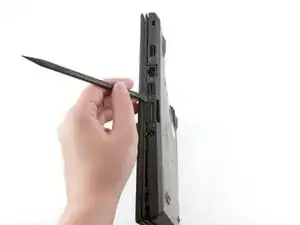

Подденьте участки нижней крышки с напечатанными логотипами портов.

Возможен ущерб устройству: поддевание внутри самих портов может повредить ноутбук. Поддевать следует только участки крышки, которые выступают за порты.

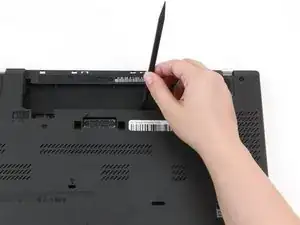

Используйте лопатку, чтобы приподнять нижнюю крышку в нижней части отсека внешней батареи на несколько миллиметров.

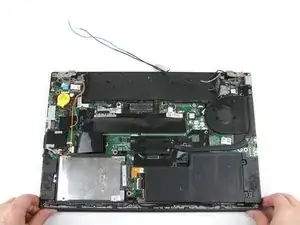

Используйте обе руки, чтобы поднять нижнюю крышку и отвести её от ноутбука.

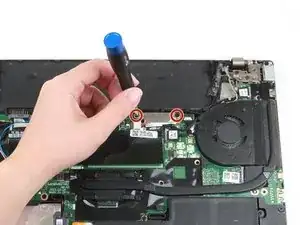

Удалите два винта длиной 3,7 мм с кронштейна кабеля ЖК-дисплея с помощью крестообразной отвёртки Phillips #1.

Используйте пинцет, чтобы отвести кронштейн кабеля ЖК-дисплея от материнской платы.

Используйте плоский конец лопатки, чтобы отсоединить разъём кабеля ЖК-дисплея с плоской верхней частью.

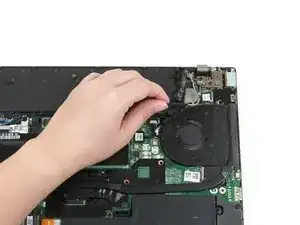

Снимите кабель из посадочных пазов пальцами.

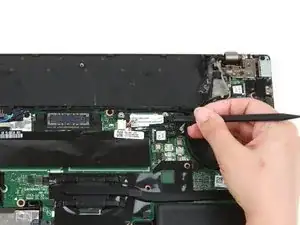

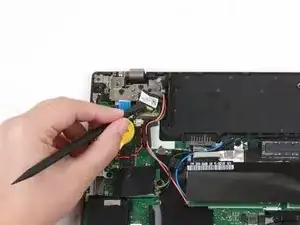

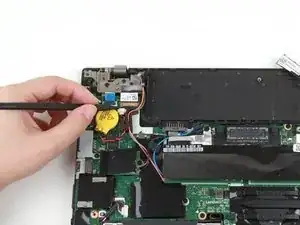

Используйте заострённый конец лопатки, чтобы приподнять металлическую скобу на кабеле камеры/микрофона.

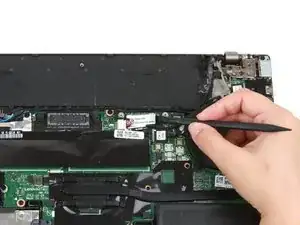

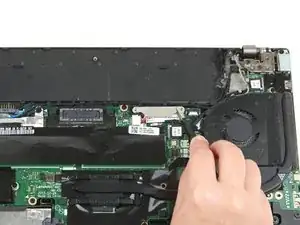

Используйте плоский конец лопатки, чтобы отсоединить разъём кабеля камеры/микрофона от его гнезда.

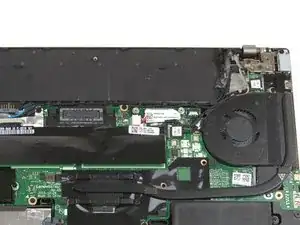

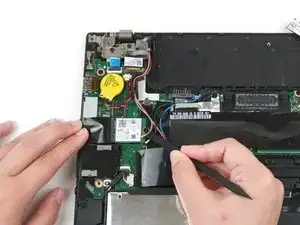

Используйте плоский конец лопатки, чтобы отсоединить чёрный и серый коаксиальные кабели от Wi‑Fi карты.

При обратной сборке подключите серый провод сверху, а чёрный провод снизу.

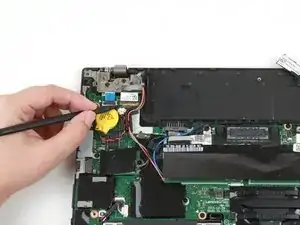

Если в вашем ноутбуке установлена карта WWAN, отсоедините красный и синий коаксиальные кабели с помощью плоского конца лопатки.

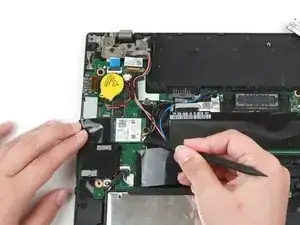

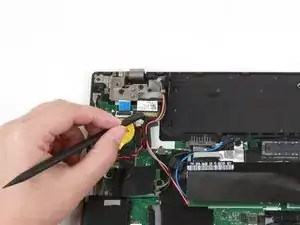

Если карта WWAN отсутствует, удалите ленту, удерживающую красный и синий коаксиальные кабели на месте.

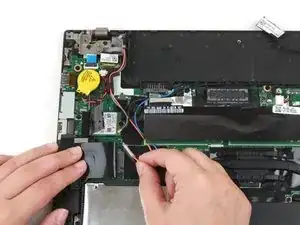

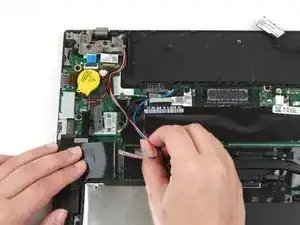

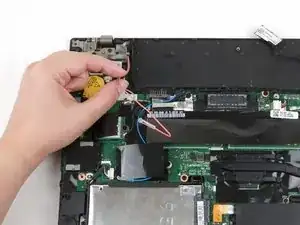

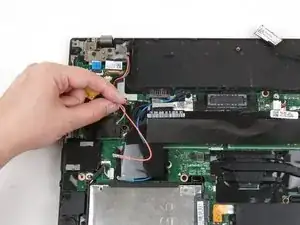

Используйте пальцы, чтобы извлечь серые и красные коаксиальные кабели из их гнёзд вдоль материнской платы.

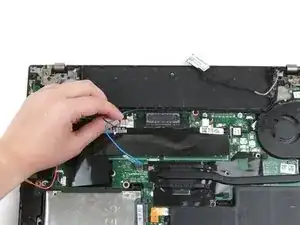

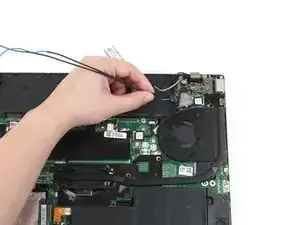

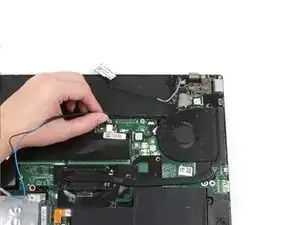

Используйте пальцы, чтобы извлечь синий и чёрный коаксиальные кабели из их гнёзд вдоль верхней части материнской платы.

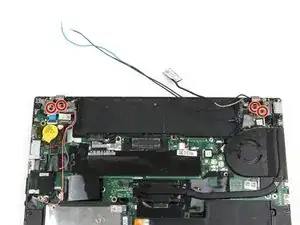

Удалите четыре винта длиной 4,7 мм с петель, используя крестовую отвёртку Phillips #1.

Поднимите нижнюю часть ноутбука на несколько сантиметров, чтобы повернуть две верхние петли.

Опустите нижнюю часть ноутбука обратно.

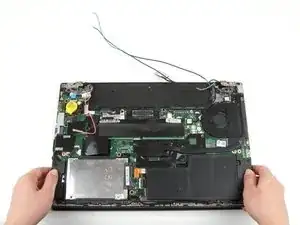

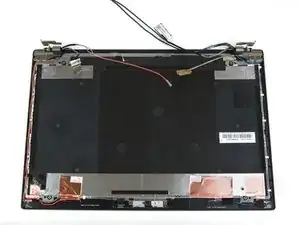

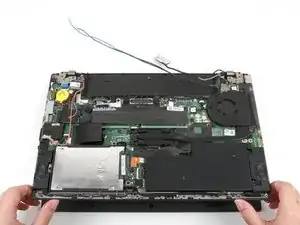

Используя обе руки, оторвите нижнюю часть ноутбука от узла ЖК-дисплея.

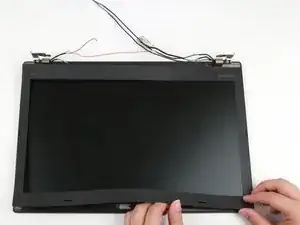

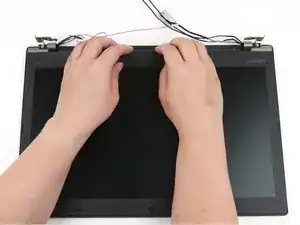

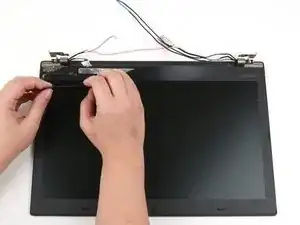

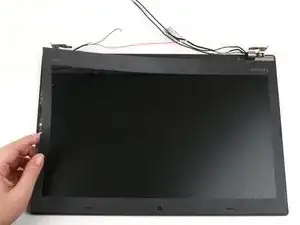

С помощью рук отогните тонкую рамку ЖК-дисплея от остальной части дисплея, начиная в области между петлями.

Продолжайте отгибать рамку руками от левой стороны ноутбука.

Продолжайте отгибать рамку руками от нижней и правой сторон ноутбука.

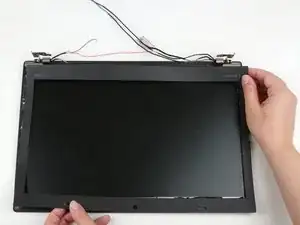

Используя обе руки, поднимите рамку ЖК-дисплея и снимите её с ноутбука.

При повторной сборке может потребоваться заново нанести клей под рамку ЖК-дисплея.

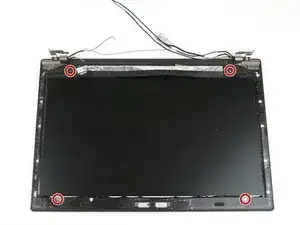

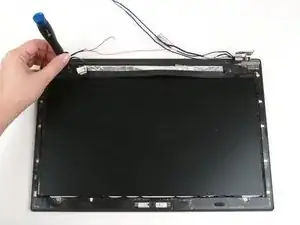

Удалите четыре винта длиной 3,3 мм из рамки ЖК-дисплея, используя крестовую отвёртку Phillips #1.

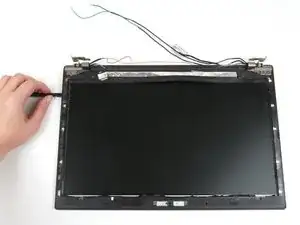

Используйте плоский конец лопатки, чтобы создать зазор между рамкой и дисплеем, начиная с верхнего левого угла.

Продолжайте проходить лопаткой по левой стороне, нижней и правой стороне ноутбука, чтобы отщёлкнуть фиксаторы, удерживающие рамку на дисплее.

При отсоединении фиксаторов вы можете услышать громкие щелчки; это нормально.

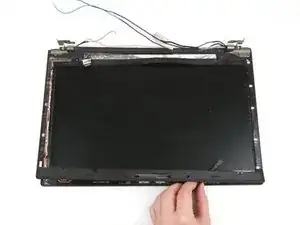

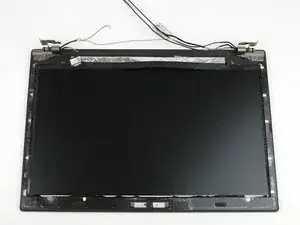

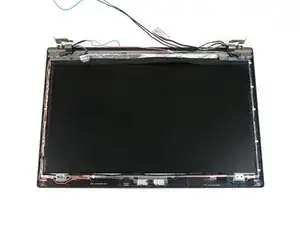

Используя обе руки, поднимите рамку и снимите её с узла дисплея.

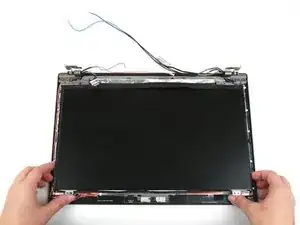

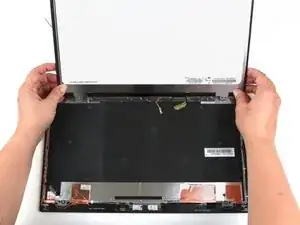

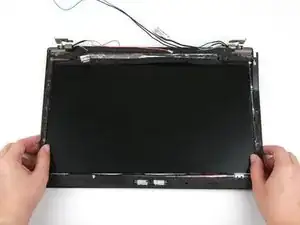

Используя обе руки, поднимите нижние углы панели дисплея.

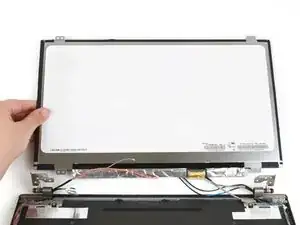

Осторожно переверните панель дисплея.

Возможный риск повреждения устройства: кабель дисплея всё ещё соединяет панель с остальной частью узла дисплея, поэтому переворачивайте панель аккуратно.

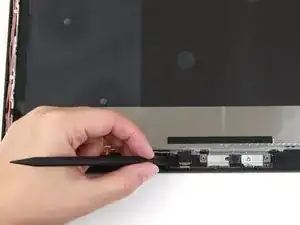

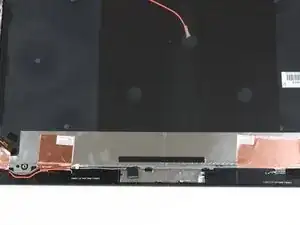

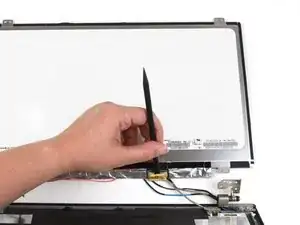

Используйте острый конец лопатки, чтобы откинуть металлическую планку, фиксирующую разъём.

Используйте плоский конец лопатки, чтобы отсоединить кабель дисплея от его разъёма.

Используйте руки, чтобы снять панель дисплея с остальной части узла дисплея.

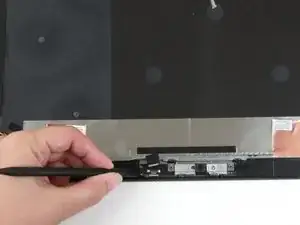

Используйте плоский конец лопатки, чтобы отсоединить кабель от модуля камеры/микрофона.

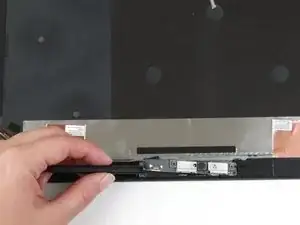

Поддвиньте плоский конец лопатки под модуль камеры/микрофона.

Используйте плоский конец лопатки, чтобы приподнять модуль камеры/микрофона, и затем извлеките его из ноутбука пальцами.
