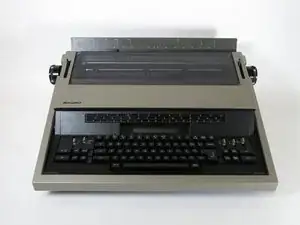

Замена предохранителя Panasonic KX-E603

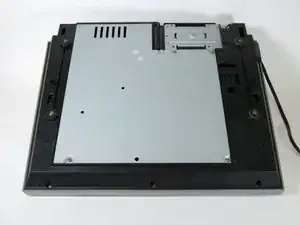

Переверните пишущую машинку, чтобы открыть доступ к нижней панели корпуса.

Следите за тем, чтобы не повредить верхнюю поверхность пишущей машинки при установке её вверх дном.

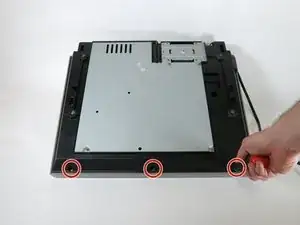

Открутите три винта длиной 19 мм, расположенные в углублённых отверстиях по краю чёрной нижней панели, с помощью отвёртки Phillips #2.

Поверните пишущую машинку обратно в исходное положение, затем разверните её так, чтобы задняя часть была обращена к Вам.

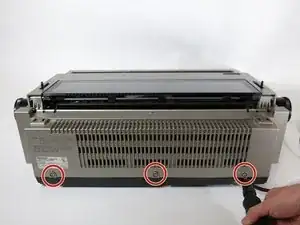

Открутите три винта длиной 19 мм в нижней части бежевой панели корпуса с помощью отвёртки Phillips #2.

Откройте крышку пишущей машинки и сдвиньте каретку в сторону, чтобы открыть доступ к двум винтам, крепящим корпус к шасси.

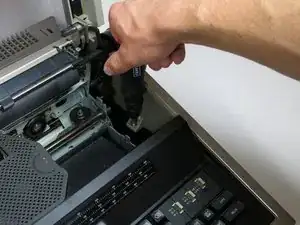

Открутите два винта длиной 19 мм с помощью отвёртки Phillips #2.

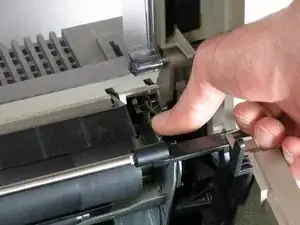

Переведите пластиковую защёлку на правой стороне ролика подачи бумаги, чтобы разблокировать фиксатор бумаги.

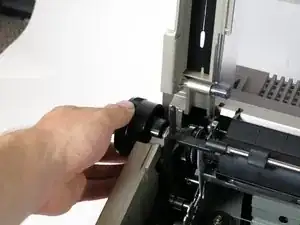

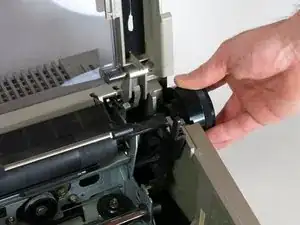

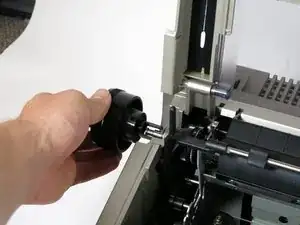

Снимите регулировочные рукоятки ролика подачи бумаги, потянув их наружу с усилием.

На этом этапе необходимо удалить обе чёрные рукоятки.

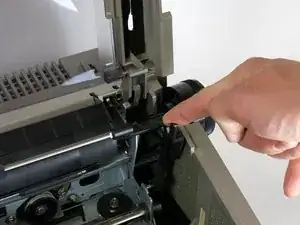

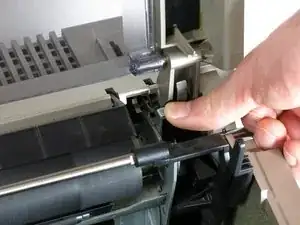

Разблокируйте ролик подачи бумаги, одновременно нажав вниз на два рычага пружин с левой и правой стороны концов ролика.

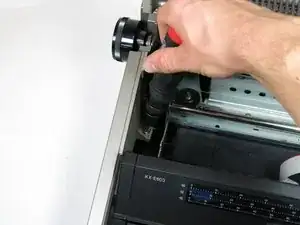

Удерживая оба рычага пружин в нажатом состоянии, поднимите ролик подачи бумаги двумя руками вверх, чтобы снять его.

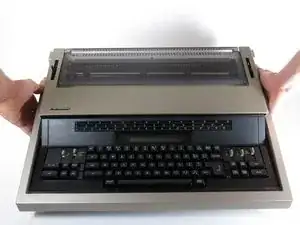

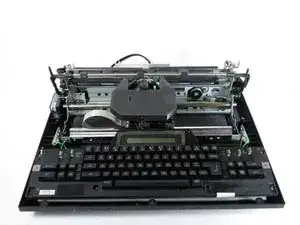

Опустите верхнюю панель вниз. Затем двумя руками поднимите бежевый корпус прямо вверх, чтобы снять его с шасси.

Конденсаторы могут представлять опасность поражения током — избегайте прикасаться к ним.

Предохранитель находится в непосредственной близости от двух больших синих конденсаторов в задней части пишущей машинки.

Корпус предохранителя изготовлен из стекла; будьте осторожны, чтобы не приложить слишком большое усилие, иначе он может сломаться.

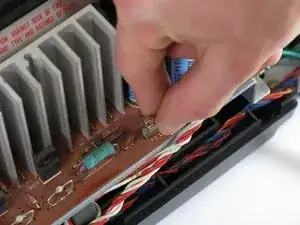

Крепко удерживайте предохранитель между пальцами и потяните вверх, чтобы извлечь его из держателя.

Если предохранитель сложно захватить руками, можно использовать лопатку.
