Замена выключателя воздуходувки Black and Decker FT1000 Тип 1

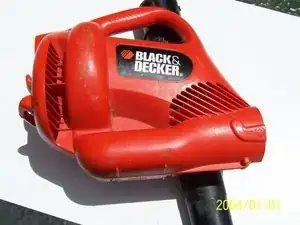

Это воздуходувка. Я снял насадку и ремень.

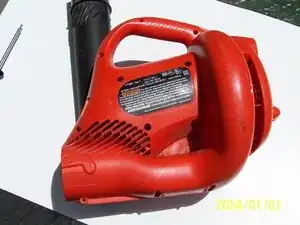

Снимите винты.

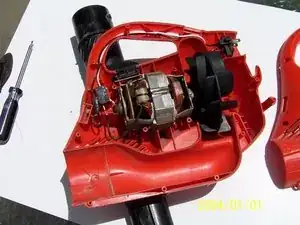

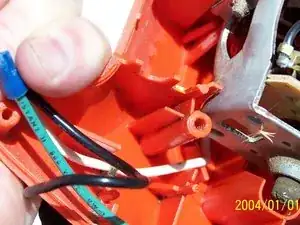

Снимите заднюю крышку. Удобно держать вилку прижатой к переднему корпусу, чтобы провода не смещались.

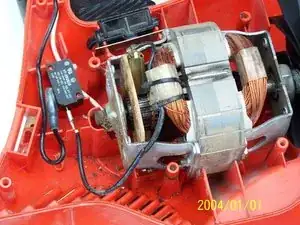

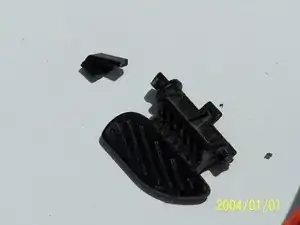

Обратите внимание, что сам выключатель в порядке, сломана только пластиковая пластина (якорь).

Сломанная деталь входит только в комплект с мотором и выключателем.

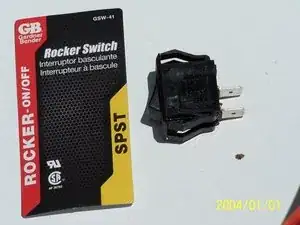

Такой выключатель легко найти. Это просто однопозиционный однополюсный выключатель.

Мне удалось купить его в магазине товаров для дома за $4.00.

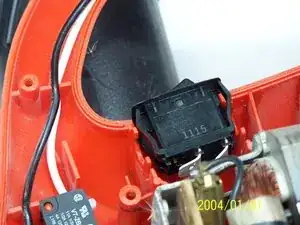

Он даже аккуратно встаёт в вырез для оригинального выключателя/якоря.

Снимите выключатель/якорь.

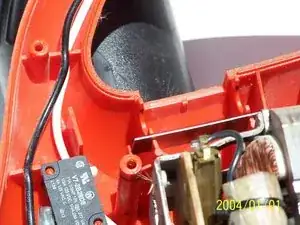

Снимите прижимную пластину (металлическую деталь).

Установите выключатель. Клеммы имеют неудобный угол, поэтому мы слегка их согнём, чтобы подогнать.

Гните медленно и аккуратно.

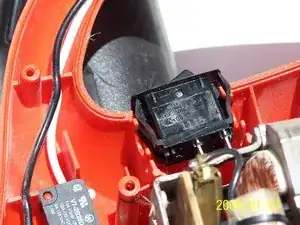

Примерьте и посмотрите, как он садится. Возможно, потребуется небольшая доработка.

Теперь снимите сам электрический переключатель. Не беспокойтесь о проводке — он просто замыкает и размыкает цепь.

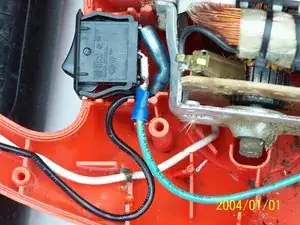

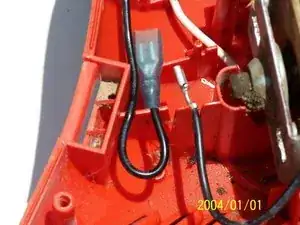

Чёрный провод получает новую более широкую клемму и просто надевается.

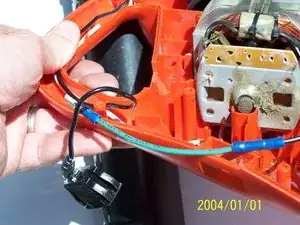

Другому проводу нужно немного больше длины, поэтому к нему добавляется удлинитель и новая клемма.

Я использовал простые обжимные клеммы и соединение.

Для прохождения клеммы мимо пластикового корпуса места не хватало. Я удалил немного пластика и затем пропустил чёрный провод под выключателем.
