Замена ручки воздуходува RYOBI 404Y
Некоторые сильные нагрузки и случайное падение привели к трещине на ручке этого воздуходува в месте соединения с корпусом. Этот дефект можно легко исправить.
Шаг 1

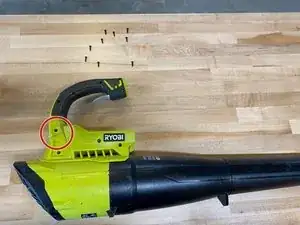

Довольно простая операция, занимает 10-15 минут.
Шаг 2

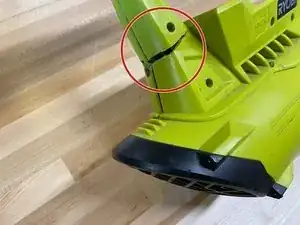

Эта модель ручки может треснуть в месте соединения. В данном случае она была почти полностью сломана и очень слабой, но её можно заменить. Это
Шаг 3

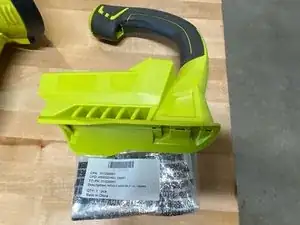

Замена ручки обозначена как "HOMELITE RYOBI 311220001 Оригинальный узел ручки" и доступна у некоторых интернет-магазинов запчастей. В настоящее время (08/2021) доступна на Amazon, eReplacement parts и Parts Warehouse.
Шаг 4
Корпус ручки имеет простую конструкцию в виде ракушки.
Шаг 5
Мне удалось открыть это без использования инструментов для поддевания.
Шаг 6

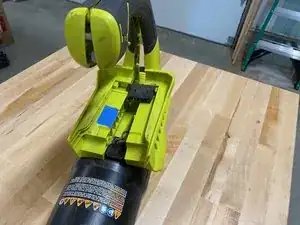

Этот вид показывает 3 направляющие вкладки. (см. стрелки на синей ленте на картинке) Ручка скользит на эти вкладки. Других зажимов или вкладок нет.
Шаг 7

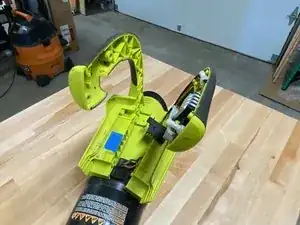

Прокладка проводов также проста. Провода помещаются в пазы в ручке. Слегка потяните, чтобы удалить проводной кожух и переключатель. Сборка в обратном порядке. Вы заметите, что положения винтов имеют соединение "мужчина/женщина", что помогает с выравниванием.
Заключение
Для повторной сборки устройства следуйте этим инструкциям в обратном порядке.
Повторно установите проводной кожух в ручку.
Насадите ручку на 3 базовые вкладки.
Установите 10 винтов Torx.
Перевод руководства с ifixit.com
