Замена кабеля питания Black and Decker BV2500 Type 4

В этом руководстве описан процесс замены кабеля питания на Black and Decker BV2500 Type 4. Без работающего кабеля питания устройство не включится.

Шаг 1

Используя отвертку Philips #2, удалите шесть винтов по 20 мм в черном пластиковом корпусе (разборном).

С помощью рук снимите трубу воздухозаборника и разборный корпус.

Чтобы снять разборный корпус, начните с нижней части, разводя его до тех пор, пока он не выйдет из пазы. Затем сдвиньте его в сторону устройства.

Используя отвертку Philips #2, удалите десять винтов по 20 мм в оранжевом корпусе.

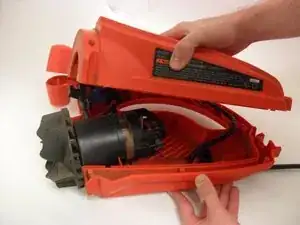

Поднимите боковую часть оранжевого корпуса, так чтобы винты смотрели на вас.

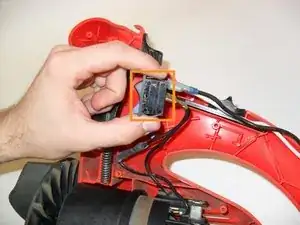

Найдите переключатель.

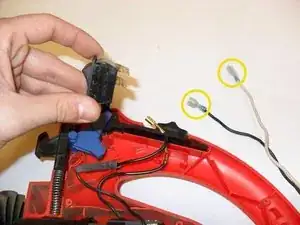

Удалите два черных и белых провода с синими оболочками из переключателя.

С помощью рук нажмите на боковые стороны переключателя и вытяните провода.

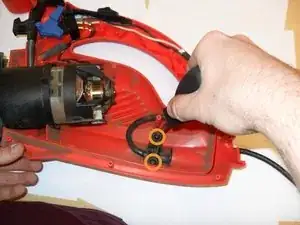

Удалите два винта Philips #2 по 20 мм, которые крепят кабель питания (находятся в нижней части устройства).

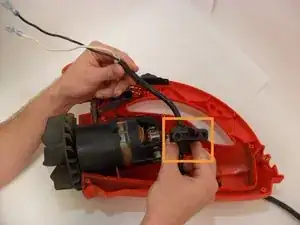

Сдвиньте опору кабеля питания в сторону выводов.

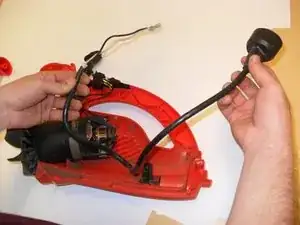

С помощью рук потяните кабель питания из устройства так, чтобы вывод выходил последним.

Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
