Замена переключателя на Black and Decker BV2500 Type 4

В настоящей инструкции описан процесс замены переключателя на модели Black and Decker BV2500 Type 4.

Шаг 1

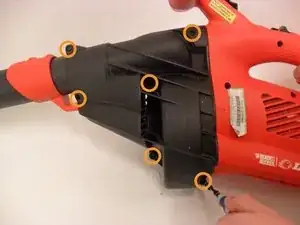

Используя крестовую отвёртку №2, открутите шесть винтов длиной 20 мм в чёрном пластиковом корпусе (оболочке).

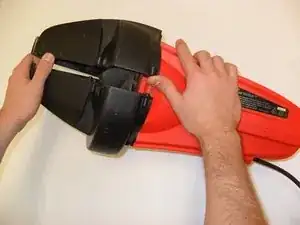

Руками снимите трубку воздуходувки и оболочку.

Чтобы снять оболочку, начните раздвигать её снизу до тех пор, пока она не выйдет из пазов. Затем сдвиньте её в сторону от устройства.

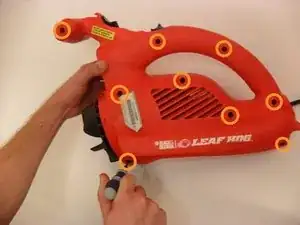

Найдите и открутите десять винтов длиной 20 мм крестовой отвёрткой №2 в оранжевом корпусе.

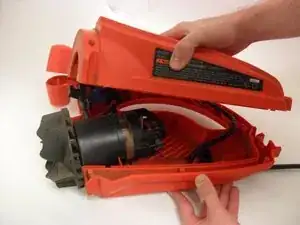

Руками снимите половину оранжевого корпуса, повернув винты к себе.

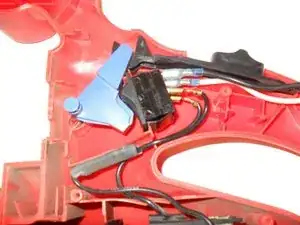

Найдите переключатель на ручке воздуходувки.

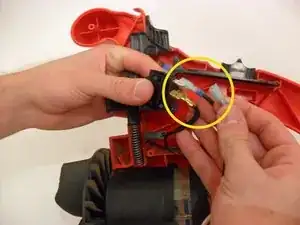

Аккуратно отсоедините четыре провода, подключённых к переключателю.

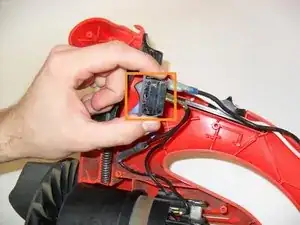

Рукой нажмите на боковые стороны переключателя и вытяните провода.

Примечание для сборки: обязательно установите деталь обратно так, как она была найдена.

Чтобы собрать устройство, выполните инструкции в обратном порядке.

Перевод руководства с ifixit.com
