Замена шагового двигателя Panasonic KX-E603

Переверните печатную машинку, чтобы открыть нижнюю панель корпуса.

Будьте осторожны, чтобы не повредить верхнюю поверхность печатной машинки при постановке её вверх ногами.

Снимите три винта 19 мм, расположенные в углублённых отверстиях по краю чёрной нижней панели, используя крестовую отвёртку Phillips #2.

Переверните печатную машинку в исходное положение, затем разверните её так, чтобы задняя часть была обращена к вам.

Снимите три винта 19 мм в нижней части коричневой панели корпуса, используя крестовую отвёртку Phillips #2.

Откройте крышку печатной машинки и отодвиньте каретку, чтобы обнажить два винта, крепящие корпус к шасси.

Удалите два винта 19 мм, используя крестовую отвёртку Phillips #2.

Переверните пластиковый рычаг на правой стороне валика, чтобы разблокировать зажим бумаги.

Снимите регулировочные ручки валика, резко потянув их наружу.

Обе чёрные ручки должны быть сняты на этом этапе.

Разблокируйте валик, одновременно нажав вниз на два пружинных рычага слева и справа на концах валика.

Держа оба пружинных рычага нажатими, поднимите валик обеими руками, чтобы снять его.

Опустите верхнюю часть вниз. Затем обеими руками поднимите коричневый корпус строго вверх, чтобы снять его с шасси.

Не выкручивайте винты полностью из шагового двигателя. Просто ослабьте их настолько, чтобы шаговый двигатель мог сдвинуться. Полное удаление винтов может повредить двигатель.

Шаговый двигатель находится слева при взгляде сзади печатной машинки. Разверните печатную машинку так, чтобы шаговый двигатель был обращён к вам.

При ослаблении винтов зажмите соответствующие гайки пальцем, расположенные на противоположной стороне монтажного кронштейна шагового двигателя.

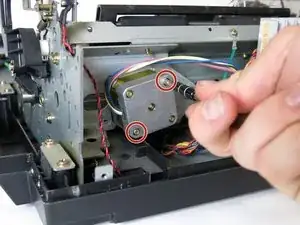

Используя отвёртку P1, отвинтите верхний правый и нижний правый встроенные винты №3 с задней стороны шагового двигателя.

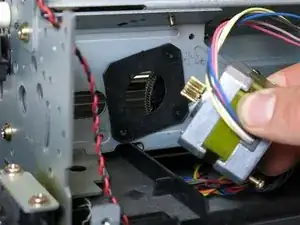

Снимите шаговый двигатель, вытянув его прямо наружу.
