Важный шаг для открытия DualShock 4 CUH-ZCT2U
Это важный второй шаг для открытия контроллера PS4 DualShock 4, который я не смог найти нигде в интернете (поэтому этот гид).
Необходимо отстегнуть 4 зажима, удерживающих корпус вместе, иначе верхняя и нижняя части контроллера не разделятся. Принуждение к открытию приведет к поломке зажимов, и контроллер не будет держаться так прочно при сборке.
Фотографии показывают собранный контроллер и отдельно верхнюю часть корпуса, чтобы помочь вам найти зажимы, которые почти невозможно увидеть до разборки.
Шаг 1
После того как вы открутите четыре винта с крестообразной головкой на задней части контроллера (см. другие руководства), вам нужно будет отстегнуть в общей сложности 4 зажима, удерживающих корпус вместе, прежде чем вы сможете открыть контроллер
Зажимы почти невозможно увидеть снаружи контроллера до разборки, поэтому фотографии показывают собранный и разобранный корпус, чтобы помочь вам их найти

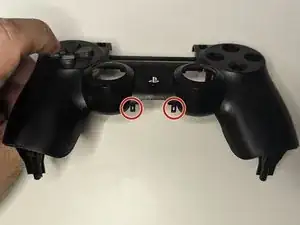

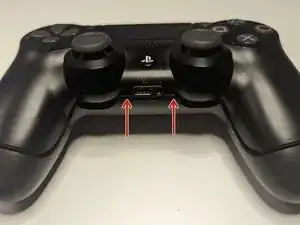

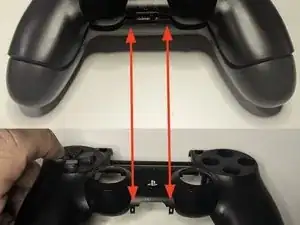

Начните с двух зажимов, расположенных по обе стороны от порта для наушников; обратите внимание, что на фотографии корпус после отстегивания зажимов, так что ваш разрыв пока не будет выглядеть таким большим
Чтобы отстегнуть каждый зажим, вставьте лопатку, тонкую плоскую отвертку или другой тонкий предмет, который можно вставить в зазор между верхней и нижней частями корпуса в местах, указанных стрелками
Двигайте инструментом к внутренней части контроллера, осторожно поворачивая его или поддsieгивая, чтобы дальше открыть зазор и отделить верхний и нижний корпуса
Шаг 2

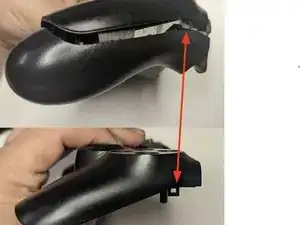

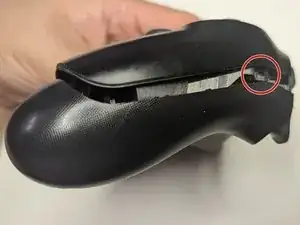

Есть еще два зажима для отстегивания, по одному с каждой стороны контроллера рядом с плечевыми кнопками; снова эта фотография показывает, как будет выглядеть ваш контроллер после отстегивания зажимов, так что ваш разрыв будет намного меньше

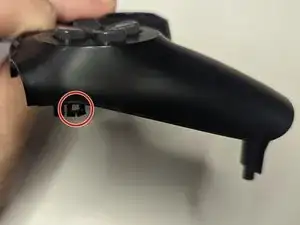

Вставьте свой инструмент в место, указанное на правой (кнопочной) стороне контроллера, и повторите предыдущий шаг для отстегивания этого зажима
Шаг 3

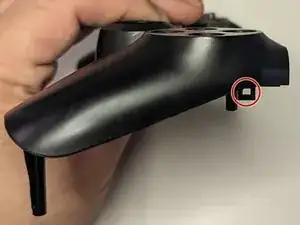

Повторите предыдущий шаг на левой (d-pad) стороне контроллера

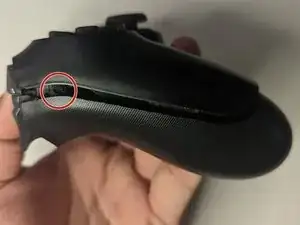

(Обратите внимание, что мой зажим здесь сломан, потому что я пытался принудительно открыть корпус.)
Заключение
Теперь контроллер должен открываться легко. Будьте осторожны, чтобы не повредить шлейф, который все еще соединяет верхние и нижние корпуса. Теперь вы можете перейти к следующему шагу в своем руководстве.
Перевод руководства с ifixit.com
