Замена WIFI-антенны New Nintendo 3DS XL 2015

Это руководство проведёт Вас через процесс вскрытия и замены WIFI-антенны.

Шаг 1

Перед началом убедитесь, что устройство выключено. Несоблюдение этого может привести к поражению электрическим током или повреждению устройства.

Положите 3DS крышкой вниз. Извлеките картридж с игрой, наушники, кабель зарядки, стилус и всё, что может быть подключено к устройству.

Шаг 2

С помощью отвёртки JIS #0 ослабьте два чёрных винта на задней стороне.

Винты закреплены удерживающими шайбами и не должны быть полностью вынуты.

Шаг 3

Когда винты ослаблены, подденьте заднюю крышку и снимите её.

Шаг 4

Батарея находится с левой стороны 3DS — чтобы её извлечь, использйте небольшой зазор в верхней средней части и поднимите вверх неметаллическим заострённым инструментом.

Извлеките SD-карту, нажав на неё большим ногтем до щелчка и частичного извлечения, затем вытащите карту.

Шаг 5

С помощью отвёртки JIS #00 удалите шесть винтов длиной 6 мм по краю дополнительной крышки.

Шаг 6

Пинцетом аккуратно снимите резиновые упоры, расположенные в верхней части 3DS. После их снятия появятся ещё два винта 6 мм. Удалите эти винты также отвёрткой JIS #000.

Шаг 7

Чтобы отделить крышку, аккуратно приподнимите её и отведите в сторону от петель (чтобы освободить разъём для наушников), затем поверните крышку к петлям, чтобы открыть доступ к платам.

Не снимайте крышку полностью — Вы можете повредить тонкий шлейф, который всё ещё соединяет её с платой.

Шаг 8

Пинцетом подденьте два фиксатора, удерживающие шлейфы кнопок L/R/ZL/ZR на материнской плате. Теперь Вы можете полностью снять заднюю крышку и отложить её в сторону.

Шаг 9

Пинцетом отогните маленькую шарнирную защёлку, чтобы разблокировать ZIF-разъём, фиксирующий шлейф аналогового блока.

Шлейф складывается и входит в ZIF-разъём с левой стороны, а запирающая лапка разъёма откидывается справа. Частая ошибка — тянуть за ту же сторону, где лежит шлейф; это может сломать разъём.

Выведите шлейф из ZIF-разъёма.

Возможно, будет удобнее сначала отвинтить и снять аналоговый блок, а затем отсоединить шлейф. Аналогично при установке — можно сначала подключить шлейф, затем установить блок на место.

Шаг 10

С помощью отвёртки JIS #000 удалите два винта длиной 8 мм, фиксирующие аналоговый блок.

Шаг 11

Поднимите корпус аналогового блока вверх, чтобы снять его. Будет некоторое трение, но не требуется чрезмерная сила.

Шаг 12

Найдите золотой разъём с красным проводом в верхнем левом углу материнской платы. Пальцами аккуратно потяните разъём строго вверх, чтобы снять его.

Пинцетом отсоедините одиночный шлейфовый разъём.

Не повторяйте нашу ошибку — будьте очень осторожны и не тяните за красный провод.

Шаг 13

Пинцетом осторожно выньте четыре отмеченных шлейфа из ZIF-разъёмов по бокам материнской платы.

Эти ZIF-разъёмы держатся за счёт трения и не имеют замков — поднимание лапок этих разъёмов их сломает!

Три из этих шлейфов имеют пластмассовые прижимные крышки, которые предотвращают выскальзывание шлейфов. Отогните эти крышки пинцетом перед извлечением шлейфов.

Один из разъёмов шлейфа также может иметь пластмассовую прижимную крышку, но она отличается от остальных и похожа на ту, что используется для аналогового блока. Аккуратно отогните крышку с той стороны, которая противоположна самому шлейфу, чтобы вынуть кабель.

Ранее этот разъём был отнесён к тем, которые не имеют замков, однако на большинстве систем он фактически имеет замок. Попытка вынуть или вставить этот шлейф без разблокировки повредит шлейф, что потребует замены сенсорного стекла. К счастью, ЖК-дисплей использует другие ZIF-разъёмы, так что он останется невредим.

Если на Вашей системе этот разъём действительно не имеет замка, не поднимайте за ним крышку! Она должна легко подниматься; если этого не происходит, вероятно, она не предназначена как замок, а лишь удерживает кабель трением. В таком случае аккуратно извлеките шлейф из разъёма.

При сборке устройства обязательно зафиксируйте ZIF-крышки обратно в исходное положение.

Хотя считыватель SD-карт на фото показан снятым, его снятие является необязательным для извлечения материнской платы.

Шаг 14

С помощью отвёртки JIS #000 удалите шесть винтов длиной 4 мм по краям материнской платы.

Шаг 15

Осторожно поворачивайте материнскую плату на 90 градусов в сторону шарниров, чтобы открыть ещё два ZIF-разъёма на нижней стороне платы.

Оба имеют защёлки, которые необходимо перевернуть вверх. Левая, более длинная защёлка — чёрная; правая, более короткая — белая. Переверните защёлки, вытяните ленточные кабели и извлеките материнскую плату.

Обратите внимание на направление вставки ленточных кабелей в разъёмы, они различаются — особенно более длинный кабель экрана, у которого контакты должны быть обращены вниз/чёрная пластиковая часть — вверх, чтобы верхний экран работал.

Шаг 16

Используя плоскую отвёртку 1.5 мм, снимите четыре красные резиновые наклейки на внутренней стороне корпуса.

Под резиной находится серебристая клейкая поверхность

Используя отвёртку PH00, выкрутите винты.

Шаг 17

От шарнира сдвиньте внешнюю часть верхней крышки так, чтобы она отделилась от внутренней части.

Этот шаг недавно отредактировали, потому что предыдущая версия была рискованной. Она советовала использовать лопатку и проводить ею по кромкам. НЕЛЬЗЯ ТАК ДЕЛАТЬ!!! Это сломает защёлки!

Корпус ослабнет — просто снимите его.

Шаг 18

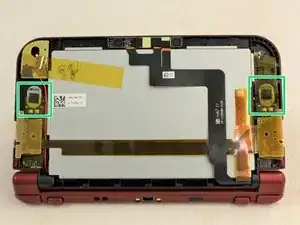

Динамики находятся слева и справа на 3DS и закреплены лентой.

Перед подниманием ленты у правого динамика два входных плёночных кабеля. Аккуратно отсоедините каждую плёночную ленту динамика от соответствующего ZIF-разъёма. Это тончайшие ленточные кабели с оранжевыми полосами.

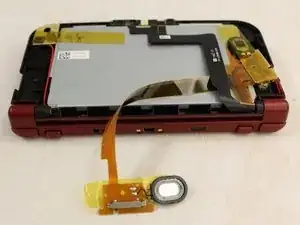

Медленно отлейте ленту от динамика.

Динамики припаяны к плате.

Шаг 19

Убедитесь, что все части, приклеенные лентой, отлеплены от экрана и отодвинуты в сторону.

Используя пластиковую лопатку, слегка подденьте её под кромки и пройдите по периметру экрана.

Когда экран ослабнет, аккуратно поднимите его.

Шаг 20

Кабели к ЖК-экрану подключены к нижней части материнской платы 3DS.

Будьте осторожны, чтобы не вытащить кабели через корпус 3DS и не повредить их дополнительно.

Убедитесь, что при сборке все кабели возвращены в правильные разъёмы.

Шаг 21

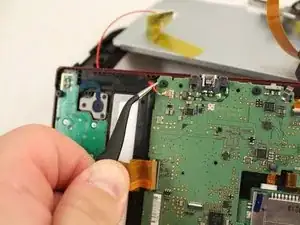

Снизу DS отсоедините золотой зажим от материнской платы и слегка вытащите антенну, чтобы она ни за что не зацепилась.

Антенна припаяна к небольшой плате. Аккуратно вытяните антенну, пока она полностью не выйдет из корпуса.

Это упростит пайку новой антенны.

Заключение

Для сборки устройства выполните эти шаги в обратном порядке.

Перевод руководства с ifixit.com
