Замена аналогового стика (Circle Pad) New Nintendo 2DS XL
В этом руководстве описана процедура доступа к аналоговому стику устройства. Для доступа к стику необходимо полностью открыть устройство. Это может показаться сложным, но при точном соблюдении инструкций повреждений устройства не ожидается. Для получения дополнительной информации обратитесь к нашей странице по устранению неполадок.
Шаг 1
Перед началом разборки удалите
Стилус
Любой картридж с игрой
Карту SD
Шаг 2
Открутите четыре 6 мм винта с треугольной головкой, расположенные в четырёх углах нижней панели.
Шаг 3
Будьте осторожны при отделении нижней панели от передней части корпуса, чтобы не повредить три кабеля, подключённые к материнской плате (по два с каждой стороны и один сзади).
С помощью лопатки аккуратно отделите заднюю панель от передней, поддев по периметру панели.
Вдоль петли корпуса расположено множество защёлок, поэтому рекомендуется последовательно обходить одну короткую сторону и две длинные стороны, прежде чем завершить работу на последней короткой стороне.
Шаг 4
С помощью пинцета отсоедините два шлейфа, которые соединяют задние кнопки по обеим сторонам с материнской платой, аккуратно поддев их вверх.
Шаг 5
С помощью лопатки приподнимите аккумулятор.
Учтите, что аккумулятор приклеен к лотку. Возможно, придётся использовать несколько инструментов, чтобы аккуратно поддеть аккумулятор и отделить его от лотка и материнской платы.
Шаг 6
Чтобы удобнее добраться до этого шлейфа, переверните устройство так, чтобы задняя крышка была вверху. Аккуратно сдвиньте заднюю крышку вперёд, чтобы открыть шлейф, подключённый к материнской плате.
С помощью лопатки приподнимите ZIF-коннектор, удерживающий шлейф.
Потяните шлейф в сторону нижней части корпуса и выньте его из разъёма.
Шаг 7

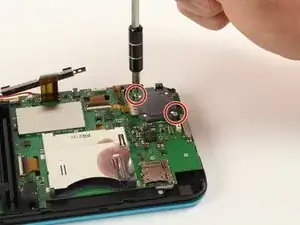

Удалите два винта Phillips длиной 7.5 мм, используя отвёртку PH000.

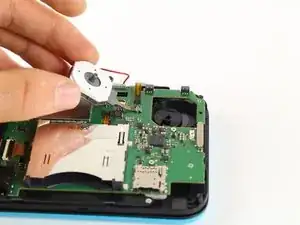

Аккуратно переверните модуль аналогового стика. Учтите, что подложка зажата за задней частью стика на передней панели. Для отделения потребуется аккуратно поддеть его с обратной стороны.
Имейте в виду, что между модулем стика и штырем стика располагается чёрный пластиковый диск. При сборке установите модуль вертикально, наденьте пластиковый диск на модуль стика и удерживайте штырь спереди, чтобы прижать их друг к другу.
Шаг 8

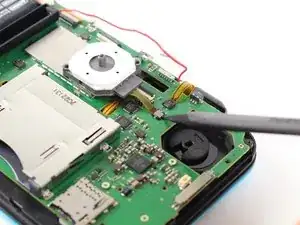

С помощью лопатки приподнимите ZIF-коннектор (петля расположена со стороны, ближайшей к месту подключения кабеля).

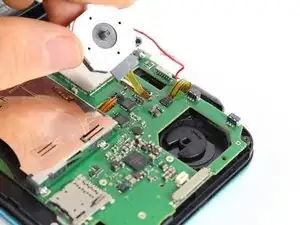

Снимите модуль аналогового стика, оттянув его от разъёма.
Заключение
Для сборки устройства следуйте инструкциям в обратном порядке.
Перевод руководства с ifixit.com
