Замена проводящей наклейки под кнопками ABXY/крестовиной
Если кнопки ABXY или крестовина перестали реагировать и остаются такими после очистки, скорее всего, проводящая наклейка под ними изношена или повреждена. Используйте это руководство, чтобы заменить наклейку и вернуть кнопкам нормальную работу
Шаг 1
Перед началом разборки извлеките
Стилус
Любую игровую картридж
Карту SD
Шаг 2
Открутите четыре 6 мм винта с трёхгранной головкой, расположенные в четырёх углах нижней панели.
Шаг 3
Будьте осторожны при отделении нижней панели от передней крышки, чтобы не повредить три кабеля, подключённые к плате (по два с каждой стороны и один сзади).
Используя лопатку, отделите заднюю панель от передней крышки, аккуратно поддев по периметру панели.
Вдоль петли корпуса расположено много защёлок, поэтому рекомендуется продвигаться вдоль одной короткой стороны и двух длинных сторон, прежде чем закончить последнюю короткую сторону.
Шаг 4
С помощью пинцета отсоедините два кабеля, которые соединяют задние кнопки по обеим сторонам с материнской платой, аккуратно потянув их вверх.
Шаг 5
С помощью лопатки приподнимите аккумулятор.
Учтите, что аккумулятор приклеен на липкую прокладку в лотке. Возможно, потребуется использовать несколько инструментов, чтобы аккуратно оторвать аккумулятор от лотка и материнской платы.
Шаг 6
Необходимо снять 8 ленточных кабелей, как показано на фотографии.
2 разъёма (отмечены зелёным) имеют посадку за счёт трения, в отличие от остальных разъёмов. Снимите кабель, аккуратно вытащив его. Не пытайтесь открывать или отщёлкивать эти разъёмы каким-либо образом. Это их сломает.
Для оставшихся 6 (отмечены красным) используйте пинцет, чтобы поднять защёлки и вытащить ленточный кабель.
Обратите внимание, что на второй фотографии показан сломанный ленточный разъём рядом с разъёмом джойстика (справа от красной стрелки). Не пытайтесь отщёлкивать этот разъём, как показано на фото!
Шаг 7
Отключите следующие провода от материнской платы с помощью пинцета.
Шаг 8
Удалите семь винтов длиной 4,4 мм с помощью биты J00 (или крестовой биты iFixit #00).
Снимите материнскую плату с устройства.
Шаг 9

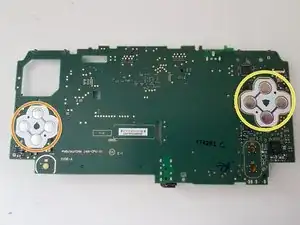

Переверните плату так, чтобы слот картриджа оказался внизу
Снимите повреждённую наклейку и замените её на новую
Кнопки ABXY
Крестовина
Если новая наклейка не подходит по размеру, вы можете разрезать её и приклеить каждый контакт отдельно. Если они правильно выровнены и надёжно закреплены, кнопки будут работать нормально
Заключение
Для сборки устройства в обратном порядке выполните эти инструкции в обратной последовательности.
Перевод руководства с ifixit.com
