Замена верхней и нижней наружных панелей New Nintendo 3DS XL
Это руководство содержит информацию о том, как заменить верхнюю и нижнюю панели на вашей Nintendo 3DS XL 2015 года (номер модели SPR-001). Независимо от того, хотите ли Вы обновить внешний вид устройства или исправить повреждения, замена панелей может быть простой процедурой при наличии подходящих инструментов и инструкций.
Перед началом обратите внимание, что вздутые аккумуляторы могут быть потенциально опасны, поэтому с ними следует обращаться осторожно. Кроме того, отключение питания или отсоединение аккумуляторов иногда может привести к потере данных, поэтому обязательно сделайте резервные копии важной информации заранее.
Для выполнения этой замены Вам потребуется набор инструментов, который будет указан в руководстве. Хотя этот процесс не требует особых навыков, он включает разборку устройства, поэтому действуйте осторожно.
Если у Вас возникнут проблемы до или после выполнения руководства, например устройство не включается, неисправна кнопка питания или микрофон и т. п., обратитесь к странице по устранению неполадок 3DS XL.
Итак, приступим!
Шаг 1
Убедитесь, что система выключена (OFF).

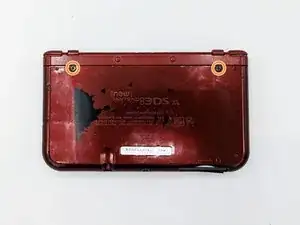

Положите устройство на твёрдую поверхность задней панелью к себе.

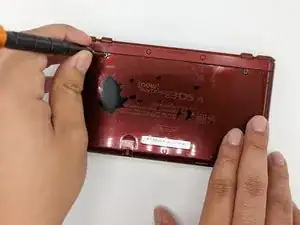

Отвинтите два винта 2.0 мм, вращая их против часовой стрелки, с помощью отвертки Phillips #00.
После каждого успешного отвинчивания будет слышен щелчок.
Шаг 2

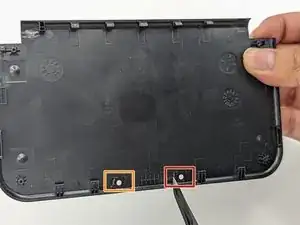

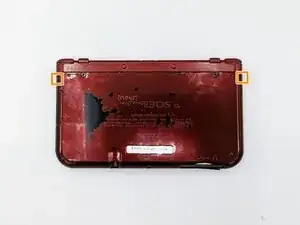

Подденьте защёлки задней крышки с помощью лопатки.

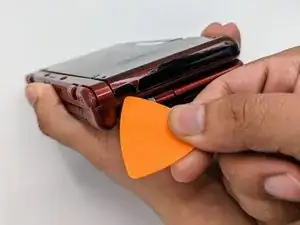

Если крышка не выходит легко, отожмите углы с помощью лопатки.

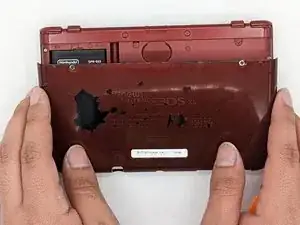

Отсоедините заднюю крышку, оттянув её от корпуса устройства.
Шаг 3

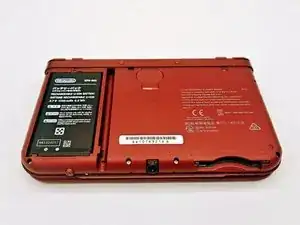

Убедитесь, что аккумулятор установлен на место.

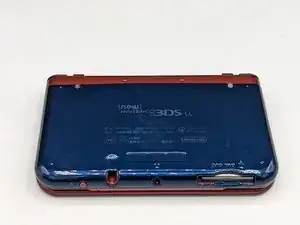

Установите запасную заднюю панель на заднюю часть устройства.
Защёлкните новую крышку на место, нажав её защёлки на задние панели.
Щелчок укажет на успешное зафиксирование защёлок.
Вкрутите винты 2.0 мм, вращая их по часовой стрелке, с помощью отвертки Phillips #00.
Шаг 4
Переверните устройство лицевой стороной вверх и откройте крышку.
Будьте осторожны при использовании инструментов рядом с экраном.
Снимите резиновые накладки с помощью пинцета.

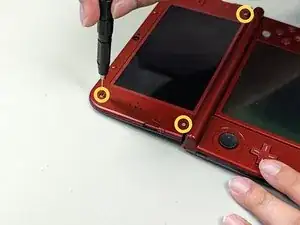

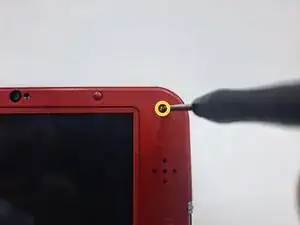

Отвинтите винты 2.0 мм, вращая их против часовой стрелки, с помощью отвертки Phillips #00.
Шаг 5
Закройте крышку устройства и расположите его так, чтобы верхняя панель была обращена к Вам.

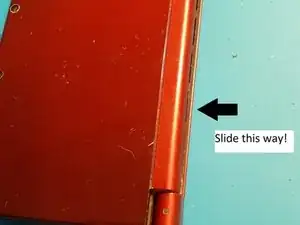

От петли сдвиньте внешнюю часть верхней оболочки так, чтобы она отделилась от внутренней части.

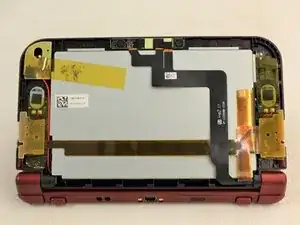

Когда крышка ослабнет, снимите верхнюю панель, подняв её вверх.
Шаг 6
Если запасная крышка поставляется с собственными объективами камеры, этот шаг пропустите и переходите к следующему.
С помощью пинцета вытяните объектив камеры из оригинальной крышки.
Установите объектив камеры в новую крышку.
Повторите указанные шаги для второго объектива камеры.
Шаг 7
Соберите верхнюю крышку с заменой, следуя инструкциям в обратном порядке.
Заключение
При повторной сборке устройства важно соблюдать осторожность, чтобы не повредить экран и винты. Не затягивайте винты верхней крышки слишком сильно при сборке.
Перевод руководства с ifixit.com
