Замена разъёма зарядки New Nintendo 2DS XL
Повреждение разъёма зарядки New Nintendo 2DS XL (Номер модели) может привести к потере питания устройства. Любые плохие контакты при зарядке или невозможность вставить кабель в разъём указывают на необходимость замены разъёма. Это руководство предлагает рекомендуемый порядок действий для безопасного удаления и замены разъёма зарядки.
Осмотрите разъём на предмет посторонних загрязнений, которые могут мешать контакту между кабелем зарядки и разъёмом. Также проверьте кабель зарядки, чтобы убедиться в отсутствии значительных повреждений, которые могут влиять на его работоспособность. Убедитесь, что разъём является наиболее вероятной причиной проблемы, прежде чем пытаться его снять с устройства.
Шаг 7 требует паять три контакта, которые обеспечивают закрепление разъёма на плате.
Перед началом разборки полностью выключите устройство и отключите все зарядные устройства или периферийные устройства.
Шаг 1

Перед началом разборки извлеките
Стилус
Любую игровую картридж
Карту SD
Шаг 2

Отвинтите четыре трёхлучевых винта длиной 6 мм, расположенных в четырёх углах нижней панели.
Шаг 3

Будьте осторожны при отделении нижней панели от передней части корпуса, чтобы не повредить три шлейфа, подключённых к плате (по два с каждой стороны и один сзади).
Используя лопатку, отделите заднюю панель от передней части корпуса, аккуратно поддевая по периметру панели.
Вдоль петли корпуса много защёлок, поэтому рекомендуется работать вдоль одной короткой стороны и двух длинных сторон, прежде чем закончить последнюю короткую сторону.
Шаг 4


С помощью пинцета отсоедините два шлейфа, которые соединяют задние кнопки с каждой стороны с платой, аккуратно потянув их вверх.
Шаг 5

С помощью лопатки подденьте аккумулятор и извлеките его.
Учтите, что аккумулятор приклеен к лотку. Может потребоваться использование нескольких инструментов, чтобы аккуратно отстоять аккумулятор от лотка и платы.
Шаг 6

Необходимо удалить 8 ленточных шлейфов, как показано на фото.
2 разъёма (отмечены зелёным) вставляются на трение, в отличие от остальных разъёмов. Извлекайте шлейф, аккуратно потянув его. Не пытайтесь открывать или поддевать эти разъёмы. Это их сломает.
Для остальных 6 разъёмов (отмечены красным) используйте пинцет, чтобы поднять фиксаторы и вынуть ленточный шлейф.
Обратите внимание, что на второй фотографии показан сломанный разъём ленточного шлейфа рядом с разъёмом джойстика (справа от красной стрелки). Не пытайтесь расщёлкивать этот разъём, как показано на фото!
Шаг 7

Отсоедините следующие провода от материнской платы с помощью пинцета.
Шаг 8

Удалите семь винтов длиной 4,4 мм с помощью биты J00 (или крестовой биты iFixit #00).
Извлеките материнскую плату из устройства.
Шаг 9

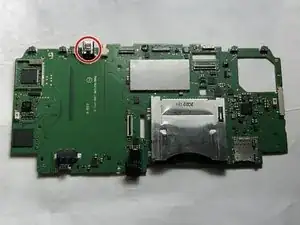

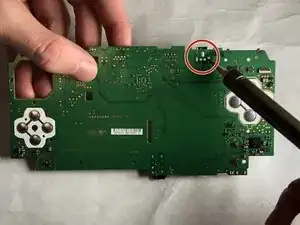

Извлеките материнскую плату и найдите разъём зарядки. Переверните материнскую плату.
Шаг 10

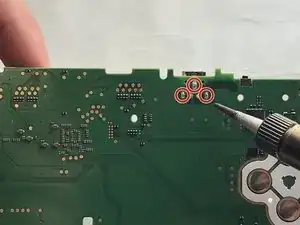

Определите три контакта, фиксирующие корпус разъёма. Начните выпаивать эти контакты с помощью паяльника.
Для получения дополнительной информации о пайке и выпаивании соединений посетите руководство Как паять и выпаивать соединения.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
