Замена сенсорного экрана New Nintendo 2DS XL
В этом руководстве представлены инструкции по замене поврежденного переднего экрана. Сенсорный экран является самым скрытым компонентом устройства, и для доступа к экрану необходимо отключить множество важных кабелей. Если следовать этапам этого руководства, устройство не будет повреждено. Для получения дополнительной информации обратитесь к нашей странице по устранению неполадок.
Шаг 1

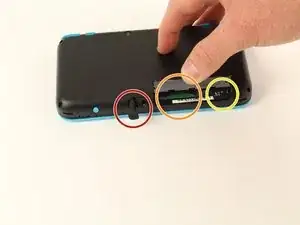

Перед началом разборки удалите
Стилус
Игровой картридж
Карту SD
Шаг 2

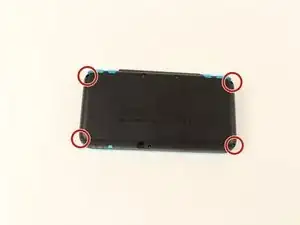

Открутите четыре треугольные винта длиной 6 мм, расположенные в четырех углах нижней панели.
Шаг 3

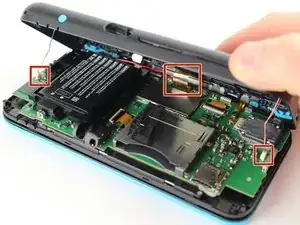

Будьте осторожны при отделении нижней панели от передней части, чтобы не сломать три кабеля, соединенные с материнской платой (два по бокам и один сзади).

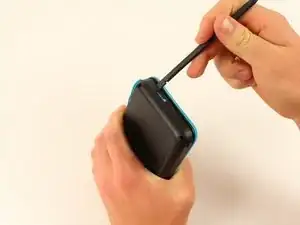

Используя лопатку, отделите заднюю панель от передней части, осторожно поддевая панель.
Существует много защелок вдоль шарнира корпуса, поэтому рекомендуется работать по одной короткой стороне и двум длинным сторонам перед окончанием последней короткой стороны.
Шаг 4

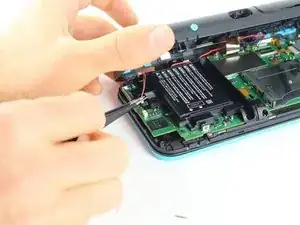

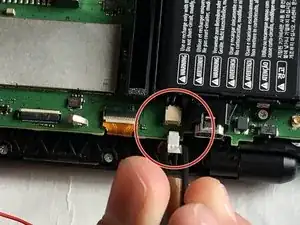

С помощью пинцета отключите два кабеля, соединяющих задние кнопки с обеих сторон с материнской платой, осторожно потянув их вверх.
Шаг 5

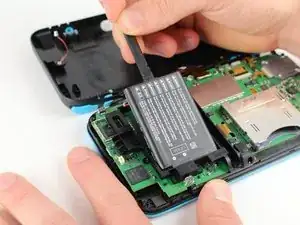

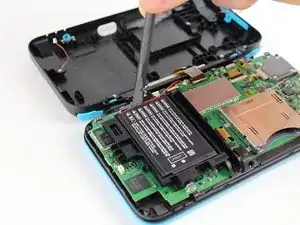

Используя лопатку, поднимите батарею.
Обратите внимание, что существует клейкая подкладка, удерживающая батарею на подставке. Может потребоваться использовать несколько инструментов, чтобы аккуратно поддеть батарею от подставки и материнской платы.
Шаг 6

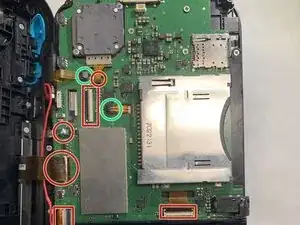

Необходимо удалить 8 лентовидных кабелей, как показано на изображении.
2 разъема (в зеленом) зафиксированы с помощью трения, в отличие от остальных. Удалите кабель, осторожно потянув его. Не пытайтесь открывать или отжать эти разъемы никаким образом. Это приведет к их поломке.
Для оставшихся 6 (в красном) используйте пару пинцетов, чтобы поднять защелки и извлечь лентовидный кабель.

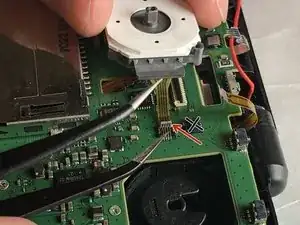

Обратите внимание, что на втором изображении показан сломанный лентовидный разъем рядом с разъемом джойстика (справа от красной стрелки). Не пытайтесь отжать этот разъем, как показано на изображении!
Шаг 7

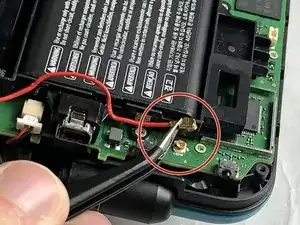

Отсоедините следующие провода от материнской платы с помощью пары пинцетов.
Шаг 8

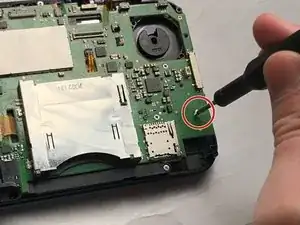

Удалите семь винтов длиной 4.4 мм с помощью бит для отвертки J00 (или Phillips #00 iFixit).
Извлеките материнскую плату из устройства.
Шаг 9

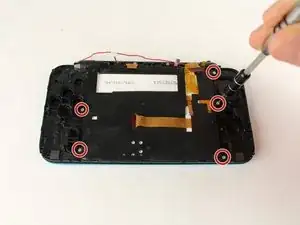

Удалите пять винтов длиной 7.5 мм с помощью отвертки PH000.

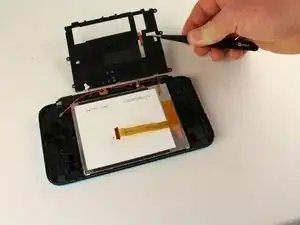

С помощью пинцета поднимите пластину, закрывающую сенсорную панель. Центровой лентовидный кабель пройдет через эту пластину.
Шаг 10
Нижний экран приклеен к передней части с помощью клеевой рамки. Будьте осторожны, чтобы медленно отделить два компонента. Быстрое отделение может повредить оба компонента.

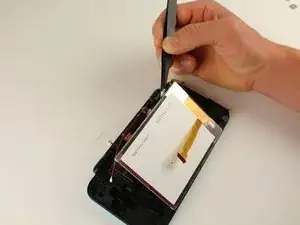

С помощью пинцета подденьте сенсорный экран.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
