Замена камеры New Nintendo 3DS XL 2015

Перед началом убедитесь, что устройство выключено. В противном случае возможен электрический удар или повреждение устройства.

Положите 3DS вверх ногами. Извлеките картридж, наушники, кабель зарядного устройства, стилус и всё, что может быть подключено к устройству.

Используя отвертку JIS №0, ослабьте два чёрных винта на задней панели.

Винты закреплены прижимными шайбами и не должны быть полностью удалены.

После ослабления винтов подденьте заднюю крышку и снимите её.

Батарея находится с левой стороны 3DS — чтобы извлечь её, используйте небольшую щель в верхней центральной части и потяните вверх неметаллическим заострённым инструментом.

Извлеките карту SD, нажав на неё ногтем до щелчка и частичного извлечения, затем вытяните её наружу.

Используя отвертку JIS №00, снимите шесть винтов длиной 6 мм по краям второй крышки.

С помощью пинцета осторожно извлеките резиновые буферные накладки, расположенные в верхней части 3DS. Их снятие откроет ещё два винта 6 мм. Снимите эти винты, также используя отвертку JIS №000.

Чтобы отделить крышку, осторожно приподнимите её и отведите от петель (чтобы освободить разъём для наушников), затем поверните её в сторону петель, чтобы открыть печатные платы.

Не снимайте крышку полностью — вы можете повредить деликатный ленточный кабель, который всё ещё соединяет её с материнской платой.

Используйте пинцет, чтобы отвести два разъёма, фиксирующие ленточные кабели кнопок L/R/ZL/ZR к материнской плате. Теперь Вы можете полностью снять заднюю крышку и отложить её в сторону.

С помощью пинцета отогните маленькую шарнирную крышку замка, чтобы разблокировать ZIF-разъём, фиксирующий ленточный кабель кругового стика.

Кабель складывается сам на себя и входит в ZIF-разъём с левой стороны, но фиксирующая крышка разъёма поднимается с правой стороны. Частая ошибка — пытаться поднять крышку с той же стороны, где лежит кабель, что может повредить разъём.

Выньте ленточный кабель из ZIF-разъёма.

Возможно будет проще сначала открутить и снять круговой стик, а затем отсоединить кабель. Аналогично, при установке стика обратно, Вы можете сначала подключить кабель, а затем установить блок на место.

Используя отвертку JIS №000, снимите два винта 8 мм, фиксирующие круговой стик.

Поднимите корпус кругового стика вверх, чтобы снять его. Будет некоторое трение, но не требуется чрезмерная сила.

Найдите золотой штекер с красным кабелем в верхнем левом углу материнской платы. С помощью пальцев аккуратно потяните штекер строго вверх, чтобы извлечь его.

Используйте пинцет, чтобы отсоединить единственный ленточный разъём.

Не повторяйте нашу ошибку — будьте очень осторожны и не тяните за красный кабель.

С помощью пинцета аккуратно выньте четыре отмеченных ленточных кабеля из ZIF-разъёмов по бокам материнской платы.

Эти ZIF-разъёмы удерживаются за счёт трения и не имеют замков — поднимание крышек на этих разъёмах их сломает!

Три ленточных разъёма имеют пластиковые прижимающие крышки, которые предотвращают соскальзывание кабеля. Используйте пинцет, чтобы откинуть их вверх перед извлечением кабеля.

Один из разъёмов может также иметь пластиковую прижимающую крышку, но она отличается от остальных и напоминает ту, что используется для кругового стика. Осторожно отогните крышку на стороне, противоположной ленточному кабелю, чтобы извлечь кабель.

Ранее этот разъём был отнесён к тем, у которых нет замков, однако на большинстве, если не на всех системах, он всё же имеет замок. Попытка снять или вставить этот кабель без разблокировки повредит кабель, что потребует замены сенсорного слоя экрана. К счастью, ЖК-дисплей использует другие ZIF-разъёмы, так что он останется целым.

Если в Вашей системе этот разъём действительно не имеет замка, не поднимайте крышку! Она должна отойти легко; если этого не происходит, вероятно, она не предназначена для блокировки, а удерживает кабель за счёт трения. В этом случае аккуратно вытяните кабель из разъёма.

При сборке устройства обязательно опустите ZIF-клипсы обратно.

Хотя на фото считыватель SD-карт показан снятым, его снятие не обязательно для извлечения материнской платы.

Используя отвертку JIS №000, снимите шесть винтов 4 мм по краям материнской платы.

Аккуратно поверните материнскую плату на 90 градусов в сторону петель, чтобы открыть два дополнительных ZIF-разъёма на нижней стороне платы.

Оба имеют защёлки, которые нужно поднять. Левая, более длинная защёлка — чёрная; правая, более короткая — белая. Поднимите защёлки, вытащите ленточные кабели и извлеките материнскую плату.

Обратите внимание на направление вставки лент в разъёмы — они различаются. Особенно важно правильно вставить более длинный ленточный кабель экрана: контакты должны быть направлены вниз, чёрная пластмассовая часть — вверх, чтобы верхний экран работал.

С помощью плоской отвертки 1.5 мм снимите четыре красные резиновые накладки, расположенные внутри корпуса.

Под резиновыми накладками находится серебристый клейкий слой

Используя отвёртку PH00, удалите винты.

От петель сдвиньте наружную часть верхней крышки, чтобы она отделилась от внутренней части.

Этот шаг недавно изменён, поскольку предыдущая версия была опасна. В ней рекомендовалось использовать лопатку и проводить её по краям. НЕ ДЕЛАЙТЕ ЭТОГО!!! Это сломает защёлки!

Корпус ослабнет — просто поднимите крышку и снимите её.

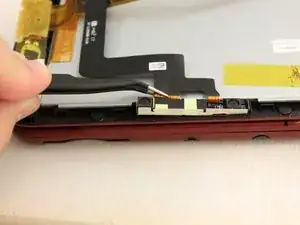

Камера должна быть подвижна — аккуратно приподнимите её.

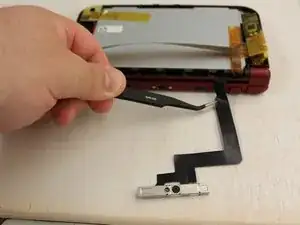

Кабель, присоединённый к ней, легко отсоединяется от нижней половины устройства.

Убедитесь, что вы следовали руководству по снятию материнской платы, так как это позволяет отсоединить кабель камеры.
