Замена аналогового стика (circle pad) New Nintendo 3DS XL 2015

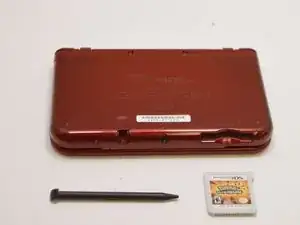

Убедитесь, что устройство выключено, стилус и игровая карта удалены.

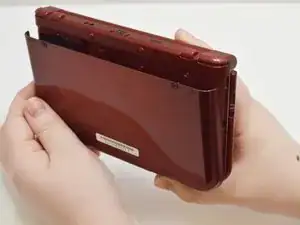

Поверните устройство так, чтобы задняя крышка была обращена к Вам, и найдите два винта в верхней части задней крышки.

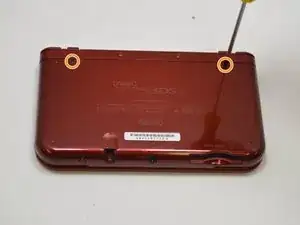

С помощью крестовой отвёртки Phillips #000 ослабьте винты на задней крышке.

Винты не выкручиваются полностью, но их можно ослабить, чтобы снять заднюю крышку.

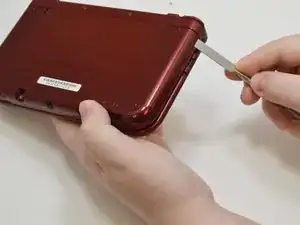

Осторожно подденьте защёлки на боковой части корпуса металлической лопаткой или ногтем и снимите заднюю крышку.

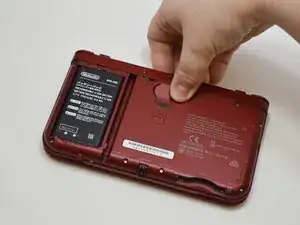

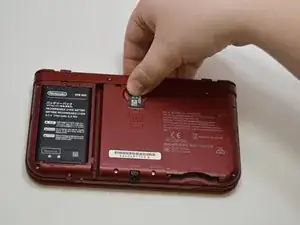

Извлеките карту microSD, нажав на неё — карта должна автоматически выскочить.

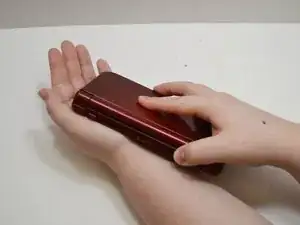

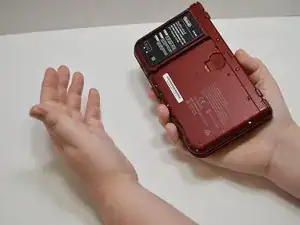

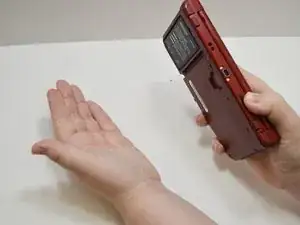

Чтобы снять аккумулятор, удерживайте устройство так, чтобы батарея была сверху в одной руке, одним пальцем плотно зажимая крышку устройства, и аккуратно переверните устройство в другую руку. Аккумулятор должен упасть вам в руку.

Снимите две резиновые заглушки на задней части устройства с помощью канцелярской кнопки.

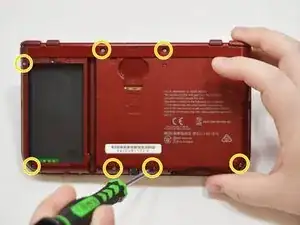

С помощью крестовой отвёртки Phillips #00 отверните все 8 винтов, крепящих нижнюю крышку к плате.

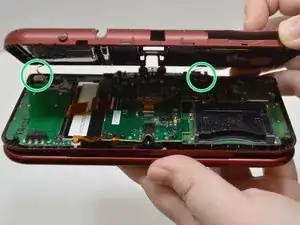

Снимите нижнюю крышку, стараясь не отсоединить два ZIF-разъёма для кнопок L/R на задней части устройства.

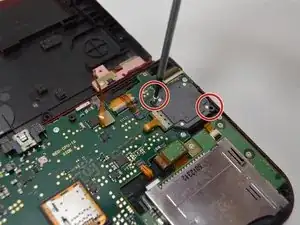

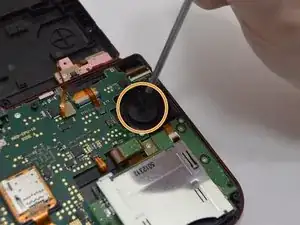

С помощью крестовой отвёртки Phillips #00 отвёрните два винта, удерживающие аналоговый стик на месте.

Обязательно храните эти винты отдельно от винтов нижней крышки — винты аналогового стика немного длиннее и совместимы только с ним.

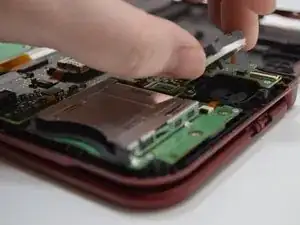

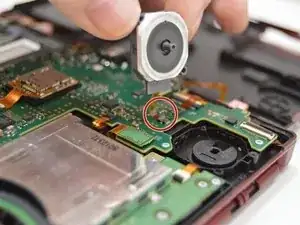

Поднимите аналоговый стик, чтобы обнажить ZIF-разъём.

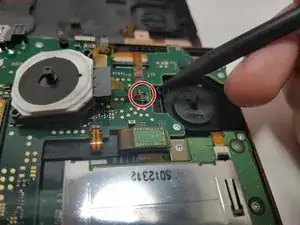

С помощью наконечника лопатки аккуратно приподнимите крышку ZIF-разъёма, чтобы освободить кабель аналогового стика.

Возьмите новый узел аналогового стика и вставьте кабель обратно в открытый ZIF-разъём, затем закройте его лопаткой.

Убедитесь, что внутренняя часть аналогового стика правильно ориентирована, используя маленькую отвёртку или лопатку.

Аккуратно поместите новый аналоговый стик на место и закрепите винтами.

Нам пришлось попытаться несколько раз, чтобы правильно сориентировать его. Постарайтесь убедиться, что аналоговый стик не смещает внутреннюю сборку после установки.
