Замена батареи Nintendo Switch 2
Следуйте этому руководству, чтобы заменить батарею в игровой консоли Nintendo Switch 2. Если вам необходимо заменить батарею в контроллере Joy-Con 2, следуйте этому руководству для левого контроллера или этому руководству для правого.
Switch 2 использует винты JIS. Если вы используете отвертку Phillips, не предназначенную для JIS, вы рискуете повредить их. Винты iFixit разработаны для совместимости с винтами JIS.
Если ваша замена батареи не включает клей, вам понадобится заменяющий клей или тонкая двусторонняя лента для её крепления. Вам также потребуется термопаста, а не обычная термопаста, для завершения этого ремонта.
Шаг 1


Для вашей безопасности разрядите батарею ниже 25% перед разборкой консоли. Это уменьшает риск возгорания, если батарея будет повреждена во время ремонта. Если батарея вздулась, примите соответствующие меры предосторожности.
Удалите все игровые карты и отключите любые кабели, контроллеры или другие аксессуары от консоли.
Выключите консоль, удерживая кнопку питания, выбирая Настройки питания, а затем нажав Выключить.
Шаг 2

Используйте отвертку JIS 00, чтобы удалить два винта длиной 3.1 мм по обе стороны от нижнего порта USB-C.
В экстренной ситуации вы можете попробовать использовать отвертку Phillips, не предназначенную для iFixit, но вы рискуете повредить или испортить винт. Нажимайте сильно на отвертку и медленно поворачивайте.
Шаг 3

Используйте отвертку JIS 00, чтобы удалить винт длиной 3.1 мм на верхнем краю консоли (рядом с вентиляционными отверстиями).
Шаг 4

У Switch 2 есть наклейки по обе стороны, которые нужно удалить для доступа к винтам, крепящим заднюю крышку. Легко повредить наклейки во время удаления, но вы можете уменьшить это, регулярно разогревая наклейки и работая осторожно.
Используйте фен или термопушку, чтобы нагреть наклейку на правой стороне консоли, помеченную символом "+", пока она не станет горячей на ощупь.
Вы можете использовать подставку, чтобы установить консоль вертикально для удобного доступа.
Если вы используете термопушку, настройте её на низкую мощность, чтобы избежать плавления пластикового края консоли.
Шаг 5


Узкий конец пинцета может повредить наклейку снизу, оставляя заметный след. Если её трудно поднять, приложите больше тепла, а не силу.
Засуньте одну руку наклонного пинцета под наклейку из её выреза вокруг разъёма правого Joy-Con 2.
Осторожно приподнимите наклейку, пока она не начнёт подниматься от консоли.
Оставьте пинцет на месте, чтобы удерживать наклейку в поднятом состоянии.
Шаг 6


Вставьте кончик Jimmy в зазор между длинным краем консоли и наклейкой.
Осторожно поднимите наклейку, продвигаясь по длинному краю, пока верх наклейки не отделится от консоли.
Уберите пинцет, как только наклейка приподнята.
Вы можете оставить Jimmy на месте, чтобы удерживать верх наклейки от рамки — если она вернётся на место, повторите эту процедуру, чтобы снова поднять её.
Шаг 7

Снова нагрейте нижнюю часть правой стороны, пока она не станет горячей на ощупь.
Шаг 8


Осторожно поднимите наклейку над разъёмом Joy-Con 2, затем полностью оторвите её, чтобы удалить.
Шаг 9


Повторите эту процедуру, чтобы удалить наклейку вдоль левой стороны консоли, помеченную символом "-".
Шаг 10

Используйте отвертку JIS 00, чтобы удалить два золотых винта длиной 3.6 мм по обе стороны от консоли (всего четыре).
Шаг 11


Используйте пальцы, чтобы поднять подставку сзади консоли.
Если установлена карта microSD Express, удалите её сейчас, прежде чем продолжить к следующему шагу.
Шаг 12

Используйте отвертку Y00, чтобы удалить два винта длиной 4.4 мм в вырезе подставки.
Шаг 13

Вставьте открывающий инструмент в зазор между задней крышкой и вырезом динамика на нижнем крае консоли.
Шаг 14

Сдвиньте открывающий инструмент к порту USB-C, пока он не окажется под отверстием винта рядом с портом.
Шаг 15


Вставьте вторую лопатку под отвертку на противоположной стороне USB-C порта и проведите ей к углу консоли.
Шаг 16

Передвиньте первую лопатку обратно туда, где она была вставлена изначально.
Шаг 17


Будьте осторожны, чтобы не уронить консоль. Как только задняя крышка поднимется, лопатки выпадут на место.
Держите консоль двумя руками. Положите большие пальцы на лопатки.
Поднимите лопатки, чтобы отогнуть заднюю крышку, пока она не поднимется над USB-C портом.
Шаг 18


Поднимите заднюю крышку от нижнего края и снимите ее.
Шаг 19

Используйте отвертку JIS 00, чтобы удалить три серебряные винта длиной 4,4 мм, фиксирующие нижнюю антенну.
Шаг 20

Используйте пинцет или ваши пальцы, чтобы удалить нижнюю антенну.
Шаг 21

Используйте отвертку JIS 00, чтобы удалить два винта, фиксирующих верхнюю антенну:
Один серебряный винт длиной 4,4 мм
Один зеленый винт длиной 4,6 мм
Шаг 22

Используйте пинцет или ваши пальцы, чтобы удалить верхнюю антенну.
Шаг 23


Вставьте одну руку угловых пинцетов под металлическую шейку белого соединительного кабеля коаксиального разъема (расположенного под нижней антенной) и поднимите прямо вверх, чтобы отключить его.
Шаг 24


Повторите эту процедуру, чтобы отключить три центральных коаксиальных разъема от платы.
Шаг 25


Используйте плоский конец лопатки, чтобы приподнять и отключить разъем MicroSD-карты, расположенный рядом с нижним USB-C портом.
Шаг 26

Используйте отвертку JIS 00, чтобы удалить семь винтов, фиксирующих защитную пластину:
Два серебряных винта длиной 6,2 мм
Пять серебряных винтов длиной 4,4 мм
Шаг 27


Вставьте плоский конец лопатки между защитной пластиной и радиатором процессора, рядом с квадратным (⛶) маркером на защитной пластине.
Поверните лопатку, чтобы приподнять защитную пластину и отделить термопасту, приклеенную к ней. Продолжайте поднимать защитную пластину, пока не почувствуете сопротивление.
Шаг 28


Поднимите левый край защитной пластины, чтобы убедиться, что она полностью отделена от термопасты.
Осторожно поставьте защитную пластину обратно.
Шаг 29


Вставьте одну руку угловых пинцетов под серый антенный кабель в нижнем правом углу консоли.
Поднимите кабель из черной скобы, фиксирующей его к корпусу.
Шаг 30


Снимите серый антенный кабель из его канала вдоль правого края консоли.
Шаг 31

Поднимите и сдвиньте защитную пластину в сторону правого края консоли, пока серый антенный кабель полностью не освободится.
Шаг 32

Поднимите и удалите защитную пластину.
Шаг 33

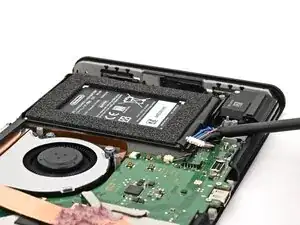

Вставьте плоский конец лопатки под плоским разъемом батареи, расположенным рядом с батареей, и приподнимите, чтобы отключить его.
Шаг 34

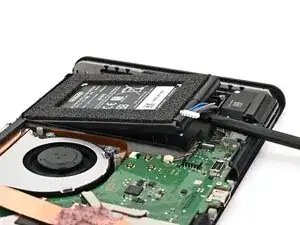

Поднимите нижний край консоли вверх.

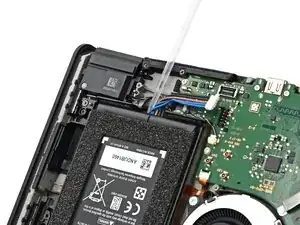

Нанесите несколько капель средства для удаления клея или изопропилового спирта высокой концентрации (90% или выше) внутрь отсека для батареи через его нижний вырез, чтобы ослабить клей.
Убедитесь, что ни в коем случае не прокалываете и не скребете дно батареи.
Если вы используете средство для удаления клея, сначала выполните эти подготовительные шаги.
Держите консоль в вертикальном положении в течение 1–2 минут, чтобы растворитель проник под батарею и ослабил клей.
Шаг 35

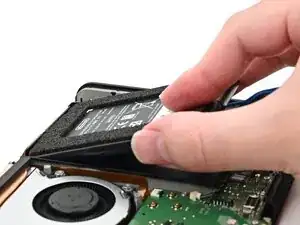

Не гните батарею. Если вы видите, что батарея изгибается, или если у вас возникают трудности с поддеванием, нанесите больше раствора.

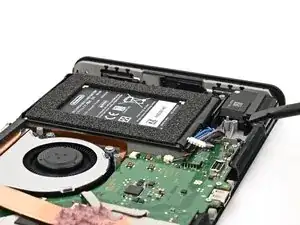

Вставьте плоский конец лопатки под батарею через вырез в отсеке для батареи.
Медленно подденьте батарею, пока ее клей полностью не отделится от корпуса. Вы можете поддевать против металлической решетки по нижнему краю консоли.
Шаг 36

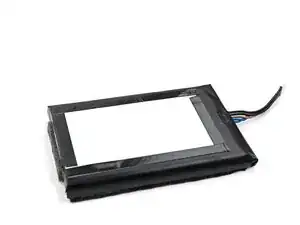

Удалите батарею.
Шаг 37

Поздравляем с завершением разборки! Оставшиеся шаги покажут, как собрать вашу консоль.
Шаг 38

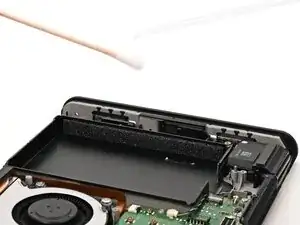

Нанесите изопропиловый спирт высокой концентрации (90% или выше) на ватный тампон и протрите любые остатки клея из отсека для батареи.
Пенопласт на внутренних стенках отсека растворяется в изопропиловом спирте. Избегайте контакта ватного тампона с пенопластом, чтобы не повредить его.
Шаг 39

Если ваша новая батарея уже имеет предустановленный пенопласт, пропустите следующие два шага.

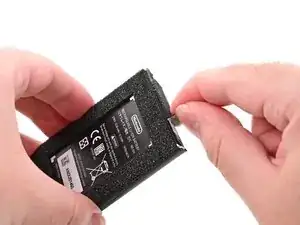

Используйте открывающий инструмент или ноготь, чтобы поднять пенопластовою полоску с верхнего края батареи по клею, а не за сам пенопласт.
Шаг 40

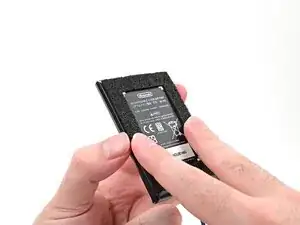

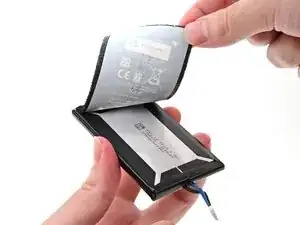

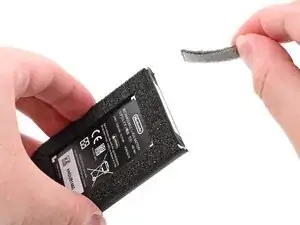

Снимите всю наклейку, включая пенопласт, с передней части батареи.
Шаг 41

Установите пенопластовые наклейки на их оригинальные позиции на новой батарее.
Шаг 42

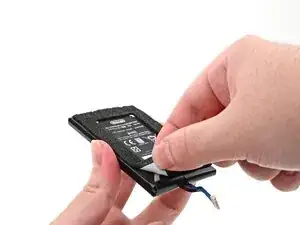

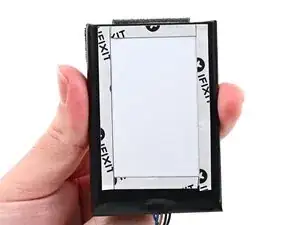

Если ваша батарея не имеет предустановленного клея, нанесите полоски двустороннего скотча шириной 5 мм на ровную поверхность внизу батареи. Не наклеивайте клей по угловым частям краев.
Удалите все защитные пленки с клея.
Шаг 43

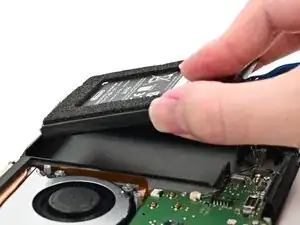

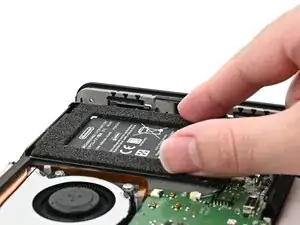

Совместите батарею с ее отсеком, убедившись, что кабель совпадает с его вырезом.
Аккуратно опустите батарею в корпус.
Как только клей прилипнет с более чем одной стороны, не пытайтесь поднимать и переустанавливать батарею.
Аккуратно нажмите на батарею примерно на 20 секунд, чтобы она прилипла к корпусу.
Шаг 44

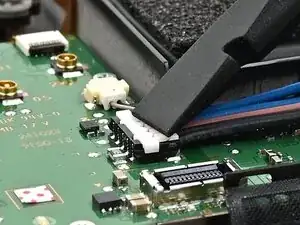

Используйте палец или плоский конец лопатки, чтобы нажимать на плоский разъем батареи, пока он полностью не встанет на место.
Шаг 45


Если у вас нет заменяющего термопасты, используйте плоский конец лопатки, чтобы равномерно распределить старую пасту по теплопроводной трубке, такой толщины, чтобы обеспечить надлежащий контакт. Повторите этот процесс на защитной пластине, затем пропустите этот шаг.
Используйте плоский конец лопатки, чтобы очистить термопасту с верхней части медной теплопроводной трубки.
Нанесите изопропиловый спирт высокой концентрации (90% или выше) или средство для удаления термоматериала на ватный тампон или безворсовую ткань и протрите остатки термопасты как на теплопроводной трубке, так и на защитной пластине.
Не используйте бумажное полотенце или тряпку, так как они могут поцарапать защитную пластину.
Шаг 46


Нанесите линию новой термопасты по центру теплопроводной трубки, примерно толщиной с горошину.
Шаг 47


Держите верхний правый угол защитной пластины выше верхнего правого угла консоли.
Проложите серый антенный кабель под черным крючком у верхнего угла рамы.
Шаг 48

Опустите защитную пластину на место и выровняйте ее с отверстиями для винтов.
Шаг 49


Проложите серый антенный кабель по каналу на правом крае рамы.
Шаг 50


Нажмите серый антенный кабель в его выемку в нижней части канала, и продолжайте прокладывать, пока он не будет закреплен за зажимом внизу рамы.
Шаг 51

Используйте отвертку JIS 00 для установки семи винтов, крепящих защитную пластину:
Два серебряных винта длиной 6.2 мм
Пять серебряных винтов длиной 4.4 мм
Шаг 52

Используйте палец или плоский конец лопатки, чтобы нажать на разъем подключения MicroSD-картридера в его гнездо на плате.
Не пытайтесь силой установить разъем на место. Если у вас возникли трудности, переместите его и попробуйте снова.
Шаг 53


Используйте пинцет, чтобы удерживать нижний коаксиальный разъем антенны на месте над его гнездом и осторожно нажмите пальцем или лопаткой — разъем должен «встать» на место. Если у вас возникли трудности, переместите головку, а не применяйте больше силы.
Повторите этот процесс, чтобы подключить три центральных коаксиальных разъема к их соответствующим гнездам.
Черный кабель подключается к гнезду, ближайшему к вентилятору, белый — к середине, а серый — к самому удаленному.
Шаг 54


Используйте пинцет или пальцы, чтобы выровнять верхнюю антенну с ее отверстиями для винтов и черными направляющими штифтами и установить ее на место.
Используйте отвертку JIS 00 для установки двух винтов, крепящих верхнюю антенну:
Один серебряный винт длиной 4.4 мм
Один зеленый винт длиной 4.6 мм
Шаг 55


Используйте пинцет или пальцы, чтобы выровнять нижнюю антенну с ее отверстиями для винтов и серыми направляющими штифтами и установить ее на место.
Используйте отвертку JIS 00 для установки трех винтов длиной 4.4 мм, крепящих нижнюю антенну.
Шаг 56


Полностью вытащите лоток для карт.
Дважды проверьте кнопки питания и громкости, чтобы убедиться, что они правильно установлены. Если резиновая мембрана под кнопками не на месте, убедитесь, что она выровнена со своими штифтами.
Проверьте микрофон, чтобы гарантировать, что он полностью вставлен в свой слот в корпусе.
Шаг 57


Совместите верхнюю часть задней крышки с верхней частью консоли.
Убедитесь, что верхний край задней крышки установлен на место, проверяя кнопки и порты на правильное выравнивание. Если они не совпадают, поднимите заднюю крышку и попробуйте снова.
Нажмите вдоль верхнего края, чтобы закрепить защелки, удерживающие заднюю крышку на консоли.
Шаг 58

Сожмите оставшуюся заднюю крышку и консоль вместе, чтобы закрепить защелки.
Шаг 59


Используйте отвертку JIS 00 для установки трех винтов длиной 3.1 мм, которые крепят заднюю крышку: один на верхнем крае консоли и два по бокам нижнего порта USB-C.
Используйте отвертку Y00 для установки двух винтов длиной 4.4 мм в выемке для подставки.
Шаг 60

Установите два винта длиной 3.6 мм на каждой стороне консоли (всего четыре).
Шаг 61

Включите консоль и проверьте работоспособность, чтобы убедиться, что она функционирует как нужно.
Шаг 62


Совместите наклейку правой стороны с углублением. Убедитесь, что вырез в наклейке совмещен с разъемом Joy-Con.
Установите наклейку в углубление, сначала с одной стороны, затем с другой.
Используйте палец или плоский конец лопатки, чтобы прижать наклейку на месте.
Если наклейка плохо держится, нагрейте ее после того, как прижмете на месте.
Шаг 63


Повторите эту процедуру для установки наклейки левой стороны.
Заключение
Вы завершили ремонт вашего Switch 2!
Не выбрасывайте аккумулятор в мусор. Нажмите здесь, чтобы узнать, как правильно утилизировать его.
Ремонт прошел не по плану? Попробуйте некоторые базовые меры по устранению неполадок или спросите нашего сообщества ответов Nintendo Switch 2 о помощи.
