Замена крестовины (Directional Pad) New Nintendo 3DS XL 2015

Если крестовина Nintendo 3DS XL 2015 неисправна или не работает вовсе, это руководство по замене поможет устранить проблему.

Шаг 1

Перед началом убедитесь, что устройство выключено. Несоблюдение этого может привести к поражению электрическим током или повреждению устройства.

Положите 3DS вверх ногами. Удалите игровую карту, наушники, кабель зарядного устройства, стилус или любые другие подключённые предметы.

Шаг 2

Используя отвертку JIS #0, отверните два чёрных винта на задней панели.

Винты закреплены удерживающими шайбами и не должны быть полностью удалены.

Шаг 3

После ослабления винтов аккуратно приподнимите заднюю крышку.

Шаг 4

Батарея расположена с левой стороны 3DS — чтобы извлечь, используйте зазор в верхней средней части и потяните вверх непроводящим заострённым инструментом.

Извлеките SD-карту, нажав на неё ногтем до щелчка и частичного выброса, затем вытяните её.

Шаг 5

Используя отвертку JIS #00, снимите шесть винтов 6 мм по краю дополнительной крышки.

Шаг 6

Пинцетом аккуратно выньте резиновые буферы, расположенные в верхней части 3DS. После их снятия станут видны ещё два винта 6 мм. Удалите эти винты также отверткой JIS #000.

Шаг 7

Чтобы отделить крышку, аккуратно поднимите её вверх и отведите от петель (чтобы освободить разъём на наушники), затем поверните её к петлям, чтобы открыть печатные платы.

Не снимайте крышку полностью пока — вы можете повредить тонкий плоский шлейф, который всё ещё соединяет её с платой.

Шаг 8

Пинцетом подденьте два разъёма, фиксирующие шлейфы кнопок L/R/ZL/ZR на материнской плате. Теперь вы можете полностью снять заднюю крышку и отложить её в сторону.

Шаг 9

Пинцетом переверните маленький подпружиненный фиксатор, чтобы разблокировать ZIF-разъём, закрепляющий шлейф кругового регулятора.

Кабель складывается и входит в ZIF-разъём с левой стороны, но запирающий фиксатор разъёма поднимается с правой стороны. Частая ошибка — тянуть за ту же сторону, где находится кабель, что может сломать разъём.

Аккуратно извлеките шлейф из ZIF-разъёма.

Возможно будет проще сначала отвинтить и снять круговой регулятор, а затем отсоединить шлейф. Аналогично при установке вы можете сначала подключить шлейф, а затем установить регулятор на место.

Шаг 10

Используя отвертку JIS #000, снимите два винта 8 мм, фиксирующие круговой регулятор.

Шаг 11

Поднимите корпус кругового регулятора вверх, чтобы снять его. Будет некоторое трение, но не требуется чрезмерная сила.

Шаг 12

Найдите золотой терминальный разъём с красным проводом в верхнем левом углу материнской платы. Пальцами аккуратно потяните разъём прямо вверх, чтобы снять.

Пинцетом отсоедините одиночный шлейфовый разъём.

Не повторяйте нашу ошибку — будьте крайне осторожны и не тяните за красный провод.

Шаг 13

Пинцетом аккуратно выньте четыре отмеченных шлейфа из ZIF-разъёмов по бокам материнской платы.

Эти ZIF-разъёмы удерживаются трением и не имеют замков — поддевание их крышек повредит их!

Три из шлейфовых клемм имеют пластиковые прижимные крышки, которые предотвращают соскальзывание шлейфа. Используйте пинцет, чтобы перевернуть их вверх перед извлечением шлейфа.

Одна из клемм также может иметь пластиковую прижимную крышку, но она отличается от других и похожа на ту, что используется для кругового регулятора. Аккуратно переверните крышку со стороны, противоположной шлейфу, чтобы извлечь кабель.

Ранее эта клемма была указана среди тех, которые не имеют замков, однако на большинстве систем она всё же имеет замок. Попытка снять или вставить этот кабель без разблокирования повредит кабель, потребовав замены оцифровщика сенсорного экрана. К счастью, ЖК-дисплей использует другие ZIF-разъёмы, так что он должен остаться неповреждённым.

Если на вашем устройстве эта клемма действительно не имеет замка, не поднимайте крышку! Она должна легко подниматься; если не поднимается, вероятно, она не предназначена для запирания, а удерживает кабель за счёт трения. В этом случае аккуратно потяните кабель из разъёма.

При сборке устройства обязательно опустите ZIF-клипсы обратно.

Хотя в этом фото показан извлечённый считыватель SD-карт, его удаление необязательно для снятия материнской платы.

Шаг 14

Используя отвертку JIS #000, снимите шесть винтов 4 мм вдоль краёв материнской платы.

Шаг 15

Осторожно поверните материнскую плату на 90 градусов в сторону петель, чтобы открыть два дополнительных ZIF-коннектора на нижней стороне платы.

Оба имеют защёлки, которые нужно откинуть вверх. Левая, более длинная защёлка — чёрная; правая, более короткая — белая. Откиньте флажки, извлеките шлейфы и снимите материнскую плату.

Обратите внимание, в каком направлении шлейфы вставляются в коннекторы: они различаются — особенно более длинный шлейф экрана, для работы верхнего экрана контакты должны быть направлены вниз, а чёрная пластиковая часть — вверх.

Шаг 16

Удалите пять винтов 5 мм с крышки слота карт с помощью отвертки JIS #000.

Картридер теперь можно снять и заменить.

Шаг 17

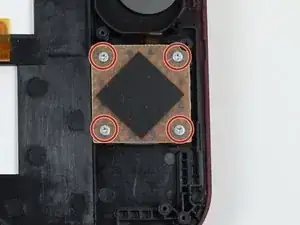

С помощью отвертки JIS #000 отвинтите четыре винта 3 мм с квадратной панели.

Снимите панель, приподняв её вверх.

Шаг 18

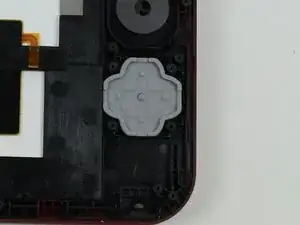

Снимите серое резиновое покрытие при помощи лопатки.

Извлеките крестовину (направляющую) с помощью пинцета и замените её.

Заключение

Для сборки устройства выполните эти действия в обратном порядке.

Перевод руководства с ifixit.com
