Замена верхнего экрана New Nintendo 2DS XL

Перед началом разборки удалите

Стилус

Любую игровую картридж

Карту SD

Открутите четыре 6 мм трёхлопастных винта, расположенных в четырёх углах нижней панели.

Будьте осторожны при отделении нижней панели от передней части корпуса, чтобы не повредить три кабеля, подключённые к плате (по два с каждой стороны и один сзади).

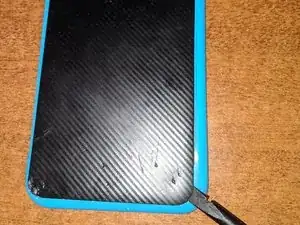

С помощью лопатки отделите заднюю панель от передней части корпуса, аккуратно поддев по периметру панели.

Вдоль петли корпуса много защёлок, поэтому рекомендуется продвигаться вдоль одной короткой стороны и двух длинных сторон, прежде чем завершать последнюю короткую сторону.

С помощью пинцета отсоедините два кабеля, которые соединяют задние кнопки по обеим сторонам с платой, аккуратно потянув их вверх.

С помощью лопатки поднимите аккумулятор.

Учтите, что аккумулятор приклеен к лотку. Может понадобиться использовать несколько инструментов, чтобы аккуратно отодрать аккумулятор от лотка и платы.

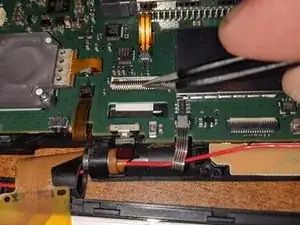

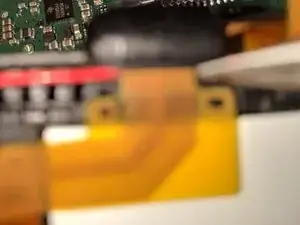

Освободите ленточный кабель верхнего экрана на изображении 1. Проденьте его через прямоугольный слот под пинцетом.

Аккуратно свейте ленточный кабель в кольцо и подготовьте к протаскиванию через цилиндр петли.

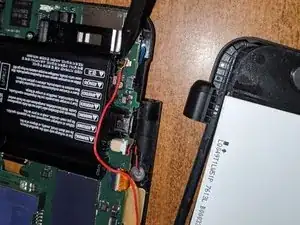

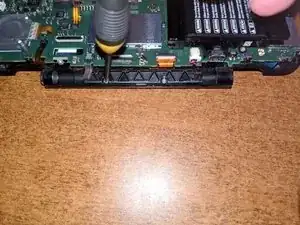

Удалите два винта, крепящие пластиковую накладку, чтобы открыть красный Wi‑Fi провод, который выйдет вместе с верхним экраном и корпусом.

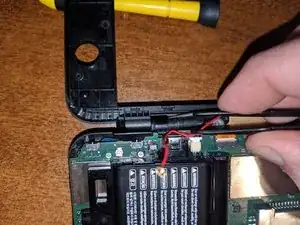

Отключите Wi‑Fi провод и отстегните его по пути вокруг лотка аккумулятора и под пластиковой пластиной, которую мы ранее сняли.

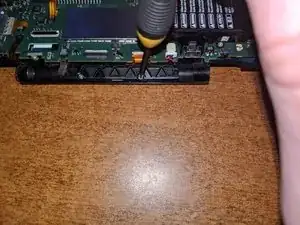

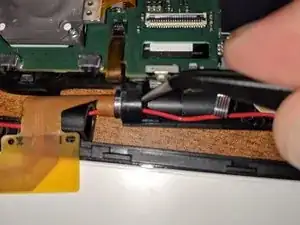

Выньте цилиндр, удерживающий другую сторону петли.

У меня на 2DS XL я покачал верхнюю половину корпуса, и цилиндр достаточно сдвинулся, чтобы его можно было вытащить пинцетом.

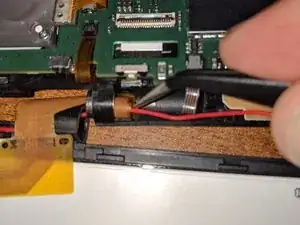

Доведите протаскивание ленточного кабеля через петлю до конца и освободите также красный Wi‑Fi провод.

Верхняя часть корпуса теперь свободна, и вы можете отложить остальную часть 2DS XL в сторону для повторной сборки.

Приношу извинения за качество фотографии, но, как видно, кабель проходит через паз в корпусе петли верхней части. аккуратно вытяните кабель из паза и освободите его от двух штырей, удерживающих его на рамке корпуса.

Вставьте лопатку вдоль края пластиковой накладки на верхней оболочке. Аккуратно подденьте до тех пор, пока клей не отпустит. Под этой накладкой большая клеевая подложка, но больше ничего её не удерживает.

После снятия накладки открутите четыре винта, отмеченные в кругах, чтобы освободить заднюю панель от пластины экрана.

После удаления винтов снимите заднюю панель, чтобы открыть экран и пластиковую окантовку.

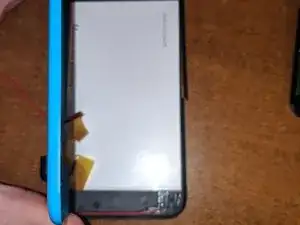

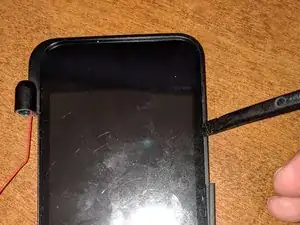

Осторожно подденьте по верхнему краю корпуса. Как видно, мой корпус треснул, но не в результате этого ремонта. Этот пластик очень тонкий, поэтому будьте осторожны, аккуратно обходя корпус.

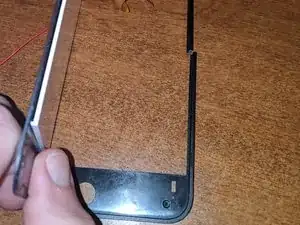

Линза переднего экрана пластиковая, но она приклеена к рамке клеевыми подложками. Используя несколько мягких инструментов, пройдитесь вокруг линзы, чтобы освободить её и экран от рамки окантовки.

Теперь вы можете отложить окантовку для повторной сборки.

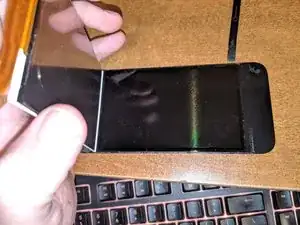

Поскольку линза пластиковая, я аккуратно отогнул её от экрана, чтобы освободить. Также полезно использовать лопатку или инструмент для поддевания.

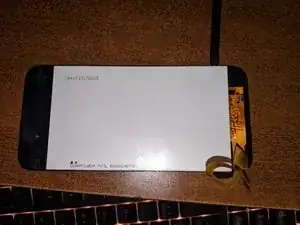

После снятия экрана вы готовы установить новый экран и начать сборку в обратном порядке.

Будьте очень внимательны с ленточным кабелем при протаскивании его обратно через петлю во время сборки, так как он легко повреждается.
