Замена считывателя карт игр New Nintendo 3DS XL 2015

Убедитесь, что ваше устройство выключено, прежде чем продолжать. Игнорирование этого требования может привести к электрическому удару или повреждению устройства.

Положите 3DS вверх дном. Извлеките игровую карту, наушники, зарядный кабель, стилус или любую другую вещь, которая может быть подключена к устройству.

Используя отвертку JIS #0, ослабьте два черных винта на задней стороне.

Винты удерживаются на месте захватными шайбами и не должны быть полностью удалены.

После ослабления винтов, аккуратно приподнимите заднюю крышку.

Аккумулятор находится с левой стороны 3DS - для его извлечения используйте небольшой зазор в верхней средней части и поднимайте с помощью неметаллического острого инструмента.

Извлеките карту SD, нажав на нее ногтем до щелчка и частичного извлечения, затем вытяните.

Используя отвертку JIS #00, удалите шесть винтов по периметру вторичной крышки длиной 6 мм.

С помощью пинцета аккуратно извлеките резиновые амортизаторы, расположенные в верхней части 3DS. Их удаление revealed еще две винта длиной 6 мм. Удалите эти винты, используя также отвертку JIS #000.

Чтобы отделить крышку, аккуратно поднимите ее вверх и от hinges (чтобы не заделать разъем для наушников), затем поворотите ее к hinges, чтобы открыть печатные платы.

Не удаляйте крышку полностью, иначе вы можете повредить нежный шлейф, который все еще соединен с материнской платой.

Используйте пару пинцетов, чтобы поднять два разъема, которые крепят шлейфы кнопок L/R/ZL/ZR к материнской плате. Теперь вы можете полностью удалить заднюю крышку и отложить ее в сторону.

Используйте пинцет, чтобы поднять маленький запирающий флажок, чтобы разблокировать разъем ZIF, который фиксирует шлейф Circle Pad.

Кабель складывается сам на себя и входит в разъем ZIF с левой стороны, но запирающий флажок разъема поднимается с правой стороны. Распространенная ошибка здесь — попытка потянуть за ту же сторону, где находится кабель, что может повредить разъем.

Вытащите шлейф из разъема ZIF.

Было бы проще сначала открутить и удалить Circle Pad, а затем попробовать отключить кабель. Аналогично, при переустановке Circle Pad вы можете сначала подключить кабель, а затем установить устройство на место.

Используя отвертку JIS #000, удалите два винта длиной 8 мм, крепящих круглый контроллер.

Поднимите корпус круглого контроллера вверх, чтобы удалить его. На этом этапе будет некоторое трение, но это не должно требовать чрезмерной силы.

Найдите золотой разъем с красным кабелем в верхнем левом углу материнской платы. Осторожно потяните за разъем прямо вверх, чтобы снять его.

Используйте пару пинцетов, чтобы отключить один разъем шлейфа.

Не делайте того, что сделали мы — будьте очень осторожны и не тяните за красный кабель.

С помощью пинцетов аккуратно вытяните четыре обозначенных шлейфа из разъемов ZIF по бокам материнской платы.

Эти разъемы ZIF удерживаются на месте за счет трения и не имеют замков — поднимать флажки на этих разъемах приведет к их поломке!

Три из шлейфов имеют пластиковые зажимы, которые закрывают шлейф, чтобы предотвратить скольжение. Используйте пинцеты, чтобы поднять их перед удалением шлейфа.

Этот один разъем также может иметь пластиковую зажимку, но она не такая как другие, а скорее похожа на ту, что использовалась для Circle Pad. Аккуратно поднимите флажок на стороне, противоположной шлейфу, чтобы извлечь кабель.

Этот разъем ранее указывался среди тех, которые не имеют замков, однако в большинстве систем, если не во всех, он на самом деле имеет один. Попытка удалить или вставить этот кабель без его разблокировки повредит кабель, что потребует замены сенсорного экрана. К счастью, ЖК-дисплей использует другие разъемы ZIF, так что с ним всё будет в порядке.

Если в вашей системе этот разъем не имеет замка, не тяните флажок вверх! Он должен подниматься легко; если этого не происходит, возможно, это не предназначено для запирания, а просто удерживает кабель за счет трения. В этом случае попытайтесь аккуратно вытащить кабель из разъема.

При сборке устройства убедитесь, что флажки ZIF опущены обратно.

Хотя считыватель SD-карт показан как удаленный на этой фотографии, его удаление не является обязательным для извлечения материнской платы.

Используя отвертку JIS #000, удалите шесть винтов длиной 4 мм по краям материнской платы.

Осторожно поверните материнскую плату на 90 градусов к петлям, чтобы обнаружить еще два ZIF-разъема на обратной стороне материнской платы.

Оба имеют защелки, которые необходимо поднять. Левая, более длинная защелка черного цвета; правая, более короткая, белого цвета. Поднимите накладки, вытащите шлейфы и снимите материнскую плату.

Обратите внимание, как шлейфы вставляются в разъемы, так как они различаются — особенно длинный шлейф для экрана, который должен быть направлен так, чтобы контакты были обращены вниз, а черная пластиковая часть — вверх, чтобы верхний экран работал.

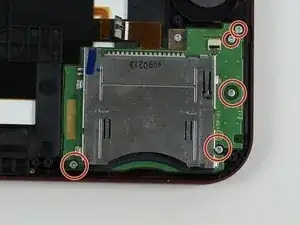

Удалите пять винтов по 5 мм из панели считывателя игровых карт с помощью отвертки JIS #000.

Теперь считыватель игровых карт можно снять и заменить.
