Замена верхнего ЖК-дисплея Nintendo DSi XL

Уберите два винта типа Phillips, крепящих крышку батареи к задней части портативной консоли.

Снимите крышку батареи с задней части DSi XL.

Поднимите батарею из DSi XL.

Снимите четыре резинки для винтов с нижней части корпуса, подделав их игольчатым устройством.

Уберите следующие семь винтов типа Phillips, которые крепят нижний корпус к остальной части DSi XL:

Четыре серебристых винта размером 5,3 мм

Два черных винта размером 5,3 мм

Один черный винт размером 2,5 мм

Переверните DSi XL и откройте дисплей.

Вставьте лопатку между верхним и нижним корпусом в нижнем левом углу DSi.

Пройдите лопаткой вдоль нижнего края верхнего корпуса, чтобы освободить защелки, крепящие верхний корпус к нижнему.

Закройте дисплей и переверните DSi XL.

Поднимите нижний корпус от переднего края.

Поверните нижний корпус от DSi.

Нижний корпус пока не может быть полностью снят, так как он все еще подключен к материнской плате.

С помощью лопатки снимите разъем SD-карты/правой кнопки плеча с его гнезда.

Снимите разъем кнопки громкости/левой кнопки плеча с его гнезда на материнской плате с помощью лопатки.

Поднимите Wi-Fi модуль с его гнезда на материнской плате.

Не пытайтесь полностью снять Wi-Fi модуль пока. Он прикреплен к материнской плате антенной кабелем.

Используйте лопатку, чтобы поддеть Wi-Fi кабель от его гнезда на нижней стороне Wi-Fi модуля.

Используйте лопатку, чтобы поддеть микрофонный кабель от материнской платы.

Поддевать нужно снизу кабеля.

Используя плоский конец лопатки, поднимите зажим на разъеме ZIF для ribbon-кабеля камеры.

Используйте острый конец лопатки, чтобы вытащить ribbon-кабель камеры из разъема ZIF.

Используя плоский конец лопатки, поднимите зажим на разъеме ZIF для ribbon-кабеля сенсорного экрана.

С помощью острого конца лопатки вытащите ribbon-кабель сенсорного экрана из его разъема на материнской плате.

Используя плоский конец лопатки, поднимите зажим на разъеме ZIF для кабеля подсветки.

С помощью острого конца лопатки вытащите кабель подсветки из его разъема на материнской плате.

Используя плоский конец лопатки, поднимите зажим на разъеме ZIF для кабеля данных нижнего дисплея.

С помощью острого конца лопатки вытащите кабель данных нижнего дисплея из разъема на материнской плате.

Используя плоский конец лопатки, поднимите зажим на разъеме ZIF для кабеля кнопки D-Pad/кнопки питания.

С помощью острого конца лопатки вытащите кабель кнопки D-Pad/кнопки питания из разъема на материнской плате.

Используя плоский конец лопатки, подденьте кабель батареи от его гнезда на материнской плате.

Снимите винты, крепящие материнскую плату к верхнему корпусу:

Один серебряный винт типа Phillips размером 2,5 мм

Четыре черных винта типа Phillips размером 3,7 мм

Проведите кабели микрофона и антенны через слот в материнской плате.

Поверните материнскую плату от нижнего корпуса.

Материнскую плату пока нельзя полностью снять. Она все еще соединена с кабелем данных дисплея верхнего ЖК-дисплея.

Используя плоский конец лопатки, поднимите зажим на разъеме ZIF для кабеля данных верхнего дисплея.

С помощью острого конца лопатки вытащите кабель данных верхнего дисплея из его разъема на нижней стороне материнской платы.

Материнская плата теперь свободна от верхнего корпуса.

Переверните DSi XL и откройте дисплей.

При повторной сборке устройства не забудьте установить кнопки ABXY и Start/Select, так как они могут выпасть, как только переносная консоль будет перевернута.

Используйте булавку, чтобы удалить четыре пластиковые крышки винтов на передней рамке.

Удалите четыре винта Philips 3,5 мм серебристого цвета, крепящие заднюю рамку к передней рамке.

Держите двумя руками и осторожно сдвиньте заднюю рамку вверх.

Задняя рамка будет двигаться всего на 2 мм.

Вставьте лопатку в зазор между передней и задней рамками.

Поверните лопатку от DSi XL, поддевая две рамки.

Таким же образом, продолжайте поддевать вдоль верхнего края передней и задней рамок.

Отделите заднюю рамку от передней рамки.

Не пытайтесь полностью удалить заднюю рамку пока. Она все еще прикреплена к передней рамке с помощью задней камеры.

Используя плоский конец лопатки, подденьте заднюю камеру от задней рамки.

Удалите заднюю рамку.

Закройте DSi XL и переверните его.

С помощью пинцета вытащите микрофон из его корпуса в передней рамке.

Проложите кабель микрофона и протяните его через правую петлю.

Используя плоский конец лопатки, подденьте левый динамик из его гнезда на передней рамке.

Проложите кабель динамика вдоль верхнего края экрана.

Работайте осторожно и медленно, держась за провод, а не за сам динамик. При слишком сильном натяжении пайка может сломаться.

Таким же образом, удалите правый динамик из его гнезда на передней рамке.

Поместите оба динамика на заднюю сторону верхнего LCD.

Убедившись, что верхний LCD не выпадает из передней рамки, переверните DSi XL.

Удалите семь винтов 2,5 мм серебристого цвета, крепящих плату питания к верхнему корпусу.

Поднимите плату питания над верхним корпусом.

Снимите резиновые кнопочные прокладки с обратной стороны D-pad и кнопки питания.

Немного приоткройте корпус.

Протолкните D-pad через его корпус в верхнем корпусе. Удалите D-pad.

Таким же образом удалите кнопку питания из верхнего корпуса.

С помощью пинцета удалите кронштейн раст diffuser и раст diffuser из верхнего корпуса DSi XL.

В следующих шагах вам потребуется использовать лопатку, чтобы удалить штифт петли с левой стороны DSi XL.

Поместите кончик лопатки в отсек для раст diffuser на уровне петли фиксатора.

Сдвиньте фиксатор влево.

Потребуется некоторое усилие. Вы услышите отчетливый "щелчок", когда фиксатор освободится от нижнего корпуса. Он сместится на 0,25".

Приподнимите левую сторону передней рамки от верхнего корпуса.

Не поднимайте слишком высоко, иначе штифт петли сломается. Поднимайте только достаточно, чтобы освободить отсек для раст diffuser, примерно на 2,5 см.

Потяните переднюю рамку влево, отделяя переднюю рамку от верхнего корпуса.

Не пытайтесь полностью отделить две половины еще. В верхнем корпусе все еще проходят шлейфы.

Схватите кабели камеры и верхнего LCD между большим и указательным пальцами, слегка вытяните их из верхнего корпуса, просуньте их вниз через щель в верхнем корпусе.

Поверните сборку передней рамки по часовой стрелке так, чтобы концы кабелей камеры и LCD проходили поперек через щель в передней рамке.

Чтобы удалить верхний LCD и камеры из передней рамки, полезно закрутить шлейфы вместе.

Осторожно закрутите два шлейфа вместе, чтобы разъемы находились внутри спирали.

Обвивайте шлейфы плотно, но не слишком сильно, так как сгибание разъемов сделает их неработоспособными.

Удерживая верхний ЖК-экран и камеры вместе, протяните кабели через петлю в передней панели.

Тяните медленно, следя за тем, чтобы кабели не зацеплялись за ось петли и не порвались.

Размотайте шлейфы.

Поднимите шлейф камеры от верхнего ЖК-экрана, остерегаясь клея, который может все еще держаться.

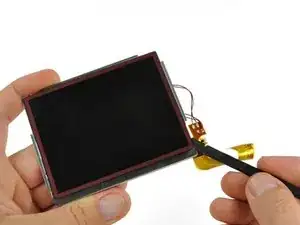

Вставьте плоский конец лопатки под клеевую накладку на передней стороне верхнего ЖК-экрана.

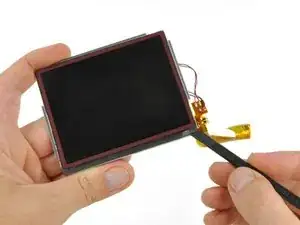

Сдвиньте лопаткой влево, отделяя клеевую накладку вдоль нижнего края.

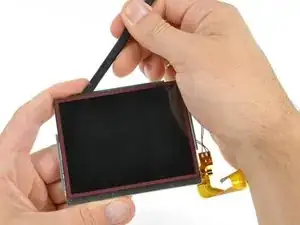

Таким же образом, как и было описано ранее, удалите клей вдоль правого края верхнего ЖК-экрана.

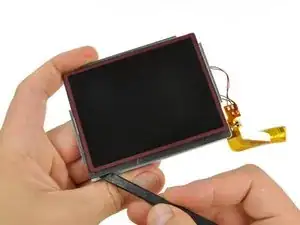

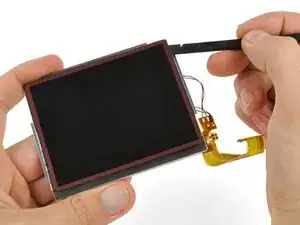

Таким же образом, как и было описано ранее, удалите клей вдоль верхнего края верхнего ЖК-экрана.

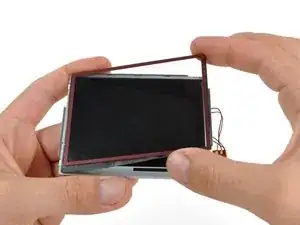

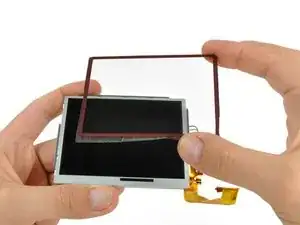

Ухватитесь за верхний экран крепко и, поднимая с правого края, снимите верхний экран с верхнего ЖК-экрана.

Удаление верхнего ЖК-экрана требует выпаивания динамиков из сборки ЖК-экрана. Если вам требуется помощь с пайкой, пожалуйста, обратитесь к нашему руководству по пайке.

Выпаяйте провода динамиков.

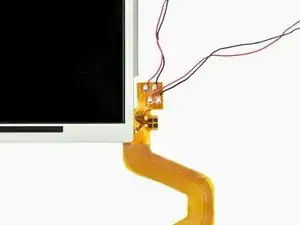

Во время сборки следите за расположением каждого провода. Черный провод припаян к правой площадке; красный провод припаян к левой площадке.

Верхний ЖК-экран остается.
