Замена джойстика Nintendo 2DS

Отверните два винта с крестообразным шлицем, фиксирующих верхнюю заднюю панель.

Фиксированные винты не оторвутся полностью от задней панели.

Откиньте верхнюю заднюю панель вверх и наружу, чтобы снять её.

Извлеките аккумулятор из отсека, поднимая его со стороны, ближайшей к внешнему краю.

Отверните десять винтов с крестообразным шлицем, крепящих заднюю панель.

Задняя панель подключена к плате ленточным кабелем, поэтому не поднимайте её слишком далеко от устройства.

Осторожно потяните заднюю панель прямо вверх от устройства.

Используйте ноготь или плоский конец лопатки, чтобы откинуть фиксатор разъёма, удерживающий ленточный кабель на плате.

Извлеките кабель из разъёма.

Воспользуйтесь моментом, чтобы снять триггеры Лево и Право — у них есть петли, которые могут сломаться, и пружины, которые могут выскочить.

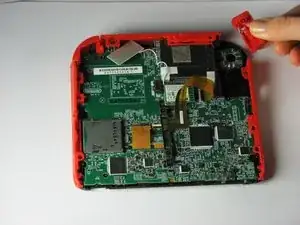

Снимите кнопку-триггер в верхнем правом углу, потянув её вверх и наружу.

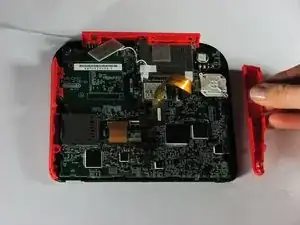

Снимите правую красную боковую панель, потянув её наружу.

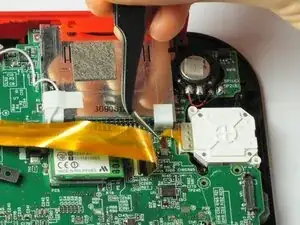

Используйте лопатку, чтобы приподнять серый фиксатор-рычаг на ZIF-разъёме ленточного кабеля джойстика. Подденьте прямо вверх со стороны разъёма, противоположной кабелю.

Аккуратно вытяните кабель прямо из разъёма.

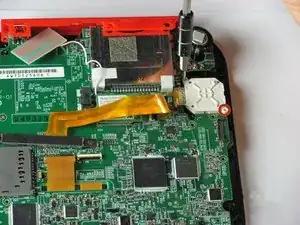

Отверните два угловых винта с крестообразным шлицем длиной 7,8 мм, удерживающих белую крышку джойстика.

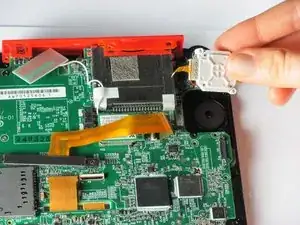

Снимите крышку джойстика. Она должна отделиться при небольшом усилии.

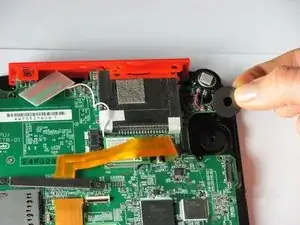

Снимите шайбу джойстика под крышкой джойстика.
