Замена правой кнопки плеча (R) Nintendo DSi XL

Выверните два винта с крестообразной шлицевой головкой, крепящие крышку батарейного отсека к задней части портативной консоли.

Снимите крышку батарейного отсека с задней панели DSi XL.

Выньте батарею из DSi XL.

Снимите четыре резиновые заглушки винтов на нижней крышке, поддев их штифтом.

Выверните следующие семь винтов с крестообразной шлицевой головкой, которые крепят нижнюю крышку к остальной части DSi XL:

Четыре серебристых винта 5.3 мм

Два чёрных винта 5.3 мм

Один чёрный винт 2.5 мм

Переверните DSi XL и откройте дисплей.

Вставьте лопатку между верхней и нижней крышками в нижнем левом углу DSi.

Проведите лопаткой вдоль нижнего края верхней крышки, чтобы освободить защёлки, фиксирующие верхнюю крышку к нижней.

Закройте дисплей и переверните DSi XL.

Поднимите нижнюю крышку от переднего края.

Поверните нижнюю крышку от корпуса DSi.

Нижняя крышка пока не может быть полностью снята, так как она всё ещё соединена с материнской платой.

Используя лопатку, подденьте разъём SD-карты/правой кнопки плеча и отсоедините его от гнезда.

Подденьте разъём кнопки громкости/левой кнопки плеча и отсоедините его от гнезда на материнской плате с помощью лопатки.

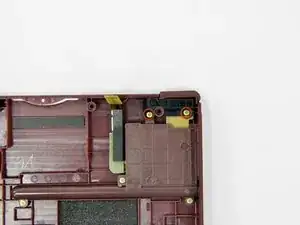

Выверните два золотистых винта с крестообразной шлицевой головкой 4.0 мм, фиксирующих узел правой кнопки плеча к задней крышке.

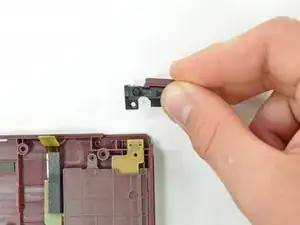

Поднимите узел правой кнопки плеча с задней крышки.

Составные части узла правой кнопки плеча:

Правая кнопка плеча

Пружина кнопки плеча

Фиксирующий штифт

Крепящая панель правой кнопки плеча
