Замена верхней крышки Nintendo DSi XL

Удалите два винта с крестообразной головкой, крепящие крышку батарейного отсека к задней части портативной консоли.

Снимите крышку батарейного отсека с задней панели DSi XL.

Выньте батарею из DSi XL.

Снимите четыре резиновые заглушки винтов на нижней крышке, поддев их канцелярской кнопкой.

Удалите следующие семь винтов с крестообразной головкой, которые крепят нижнюю крышку к остальной части DSi XL:

Четыре серебристых винта 5,3 мм

Два чёрных винта 5,3 мм

Один чёрный винт 2,5 мм

Переверните DSi XL и откройте дисплей.

Вставьте лопатку между верхней и нижней крышками в нижнем левом углу DSi.

Проведите лопаткой вдоль нижнего края верхней крышки, чтобы освободить защёлки, фиксирующие верхнюю крышку к нижней.

Закройте дисплей и переверните DSi XL.

Поднимите нижнюю крышку от переднего края.

Поверните нижнюю крышку в сторону от DSi.

Нижняя крышка пока не может быть полностью удалена, поскольку ещё соединена с материнской платой.

С помощью лопатки подденьте разъём SD-карты/правой кнопки плеча и отсоедините его от гнезда.

Подденьте разъём кнопки громкости/левой кнопки плеча и отсоедините его от гнезда на материнской плате с помощью лопатки.

Используйте лопатку, чтобы поддеть кабель микрофона и отсоединить его от материнской платы.

Подденьте кабель снизу.

Плоским концом лопатки переверните фиксирующую планку ZIF-разъёма ленточного кабеля камеры вверх.

Заострённым концом лопатки вытяните ленточный кабель камеры из ZIF-разъёма.

Плоским концом лопатки переверните фиксирующую планку ZIF-разъёма сенсорного экрана вверх.

Заострённым концом лопатки вытяните кабель сенсорного экрана из его разъёма на материнской плате.

Плоским концом лопатки переверните фиксирующую планку ZIF-разъёма подсветки вверх.

Заострённым концом лопатки вытяните кабель подсветки из его разъёма на материнской плате.

Плоским концом лопатки переверните фиксирующую планку ZIF-разъёма нижнего кабеля данных дисплея вверх.

Заострённым концом лопатки вытяните нижний кабель данных дисплея из его разъёма на материнской плате.

Плоским концом лопатки переверните фиксирующую планку ZIF-разъёма для кабеля крестовины/кнопки питания вверх.

Заострённым концом лопатки вытяните кабель крестовины/кнопки питания из его разъёма на материнской плате.

Плоским концом лопатки подденьте кабель батареи и отсоедините его от гнезда на материнской плате.

Удалите винты, крепящие материнскую плату к верхней крышке:

Один серебристый винт Phillips 2,5 мм

Четыре чёрных винта Phillips 3,7 мм

Протяните кабели микрофона и антенны через вырез в материнской плате.

Поверните материнскую плату в сторону от нижней крышки.

Материнскую плату пока нельзя полностью извлечь. Она всё ещё прикреплена ленточным кабелем данных верхнего ЖК.

Плоским концом лопатки переверните фиксирующую планку ZIF-разъёма верхнего кабеля данных дисплея вверх.

Заострённым концом лопатки вытяните верхний кабель данных дисплея из его разъёма на нижней стороне материнской платы.

Материнская плата теперь освобождена от верхней крышки.

Держа консоль вверх ногами, слегка откройте DSi XL.

Отодвиньте нижний дисплей от верхней крышки.

Удалите нижний дисплей из DSi XL.

Переверните DSi XL и откройте дисплей.

При сборке устройства снова установите кнопки ABXY и Start/Select — они, вероятно, выпадут, когда портативная консоль будет перевёрнута.

Используйте кнопку для заметок (pushpin), чтобы снять четыре пластиковых заглушки винтов на передней рамке.

Снимите четыре серебристых крестообразных винта 3,5 мм, фиксирующих заднюю рамку к передней рамке.

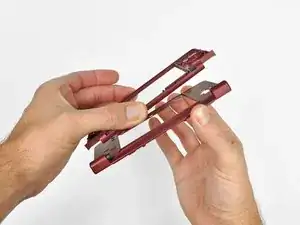

Двумя руками осторожно сдвиньте заднюю рамку вверх.

Задняя рамка сдвинется примерно на 2 мм.

Вставьте лопатку в зазор между передней и задней рамками.

Поворачивайте лопатку от DSi XL, поддевая и разделяя две рамки.

Аналогичным образом продолжайте поддевать вдоль верхнего края передней и задней рамок.

Отделите заднюю рамку от передней рамки.

Пока не пытайтесь полностью снять заднюю рамку. Она всё ещё прикреплена к передней рамке с помощью задней камеры.

Плоским концом лопатки отожмите заднюю камеру от задней рамки.

Снимите заднюю рамку.

Снимите крестообразный винт, удерживающий металлическую фиксирующую скобу.

Снимите металлическую скобу с камеры.

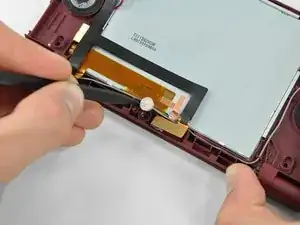

Используйте кончик лопатки, чтобы приподнять микрофон с его посадочного места на передней рамке дисплея.

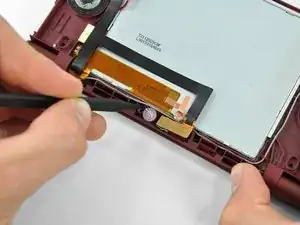

Проложите кабель микрофона вне его канавок.

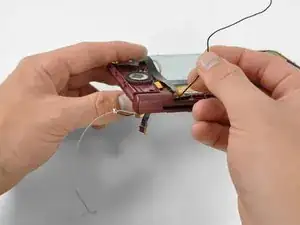

Протяните кабель микрофона через правую петлю, соединяющую переднюю рамку и верхний корпус.

Используйте заострённый конец лопатки, чтобы провести разъём на конце кабеля микрофона через петлю.

Для установки нового микрофона используйте пинцет, чтобы направить разъём через петлю.

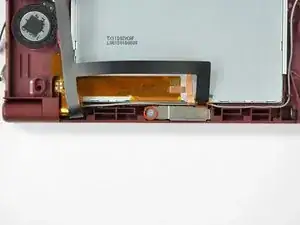

Отожмите Wi‑Fi антенну с передней рамки дисплея.

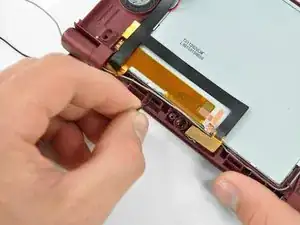

Проложите кабель Wi‑Fi антенны из его канавок в нижней части передней рамки дисплея.

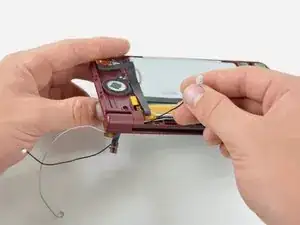

Протяните кабель Wi‑Fi антенны через правую петлю, соединяющую переднюю рамку и верхний корпус.

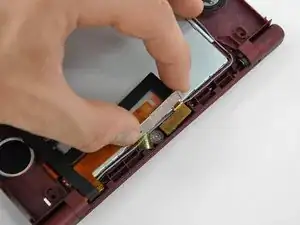

Поднимите обе динамики с их посадочных мест на передней рамке дисплея.

Проложите провода динамиков, которые проходят над верхним экраном дисплея, в стороны от них.

Снимите верхний модуль дисплея.

Снимите семь серебристых винтов 2,5 мм, фиксирующих плату питания к верхнему корпусу.

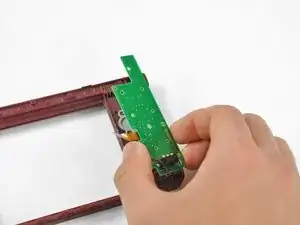

Поднимите плату питания с верхнего корпуса.

Немного приоткройте корпус.

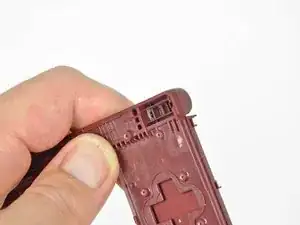

Протолкните крестовину (D‑pad) вверх через верхний корпус и извлеките её из верхнего корпуса.

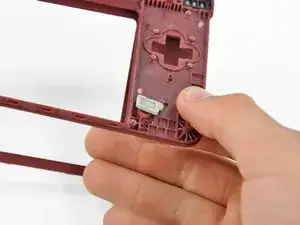

Протолкните кнопку питания вверх через верхний корпус и извлеките её из верхнего корпуса.

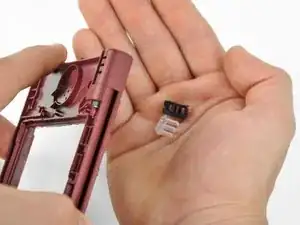

Снимите рассеивающее стекло светодиода и чёрную фиксирующую скобу, повернув верхний корпус вниз и позволив обеим деталям упасть вам в руку.

Передняя рамка удерживается сцепляющей петлёй слева на DSi XL.

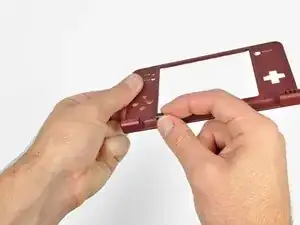

Используйте кончик лопатки, чтобы сдвинуть сцепляющую петлю влево.

Вы услышите щелчок, когда сцепляющая петля полностью смещена. Потребуется некоторое усилие.

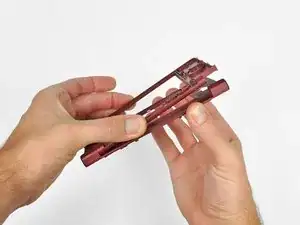

Поднимите переднюю рамку с верхнего корпуса, сначала оттянув левую сторону передней рамки от верхнего корпуса.

Снимите полую ось петли с правой стороны DSi XL.

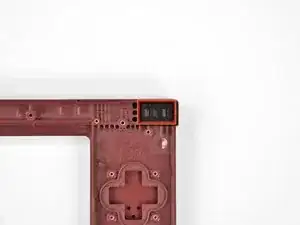

Верхний корпус остаётся.
