Замена разъема зарядки в Nintendo 2DS

Выкрутите два винта с крестообразным шлицем, фиксирующих верхнюю заднюю панель.

Винты с фиксацией не будут полностью отделяться от задней панели.

Откиньте верхнюю заднюю панель вверх и наружу, чтобы снять её.

Извлеките аккумулятор из посадочного места, подняв его за сторону, ближайшую к краю.

Выкрутите десять винтов с крестообразным шлицем, крепящих заднюю панель.

Задняя панель соединена с материнской платой шлейфом, поэтому будьте осторожны и не отводите панель слишком далеко от устройства.

Осторожно потяните заднюю панель строго вверх от устройства.

Воспользуйтесь ногтем или плоским концом лопатки, чтобы поднять фиксатор разъёма, соединяющего шлейф с материнской платой

Извлеките шлейф из разъёма

Воспользуйтесь этой возможностью, чтобы снять левую и правую клавиши-триггеры: у них есть шарниры, которые могут сломаться, и пружины, которые могут выскочить.

Удерживая боковые панели корпуса пальцами, потяните их наружу, чтобы снять.

Панели должны легко сниматься без значительных усилий.

На изображении уже отключены три шлейфа. Отключите их перед дальнейшей разборкой устройства.

Выкрутите 12 винтов с крестообразным шлицем цвета латуни, крепящих основную плату.

Будьте очень осторожны, чтобы не испортить шлицы винтов. Это может произойти легко, и в этом случае заменить материнскую плату станет невозможным.

На изображении отсутствует тачпад. Не переживайте, этим мы займёмся на следующем шаге

Верхнюю панель можно снять только после того, как материнская плата будет отсоединена.

Есть два дополнительных винта на верхней планке. Выкрутите их, чтобы полностью снять кнопки и верхнюю планку.

Выкрутите два винта, крепящих основание джойстика. (Будьте осторожны с шлейфом — он остается подсоединённым!)

Удерживая верхнюю панель пальцами, потяните её от устройства, чтобы снять.

Верхняя панель должна сниматься легко, при минимальном усилии.

Отсоедините 2 шлейфа, подняв чёрные фиксаторы, удерживающие их.

Извлеките прямоугольную плату, расположенную на лицевой стороне, и извлеките белый квадрат — мотор джойстика (требуется небольшое усилие). Обе детали остаются подключёнными к материнской плате.

На некоторых моделях необходимо отключить ещё три миниатюрных шлейфа внизу экрана. Они закреплены фиксаторами, которые нужно поднять. ДЕЙСТВУЙТЕ ОСТОРОЖНО!

Удерживая материнскую плату с двух сторон, поднимите её, чтобы извлечь.

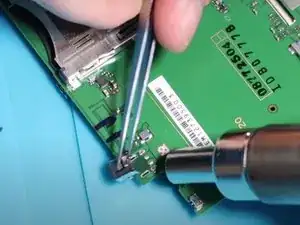

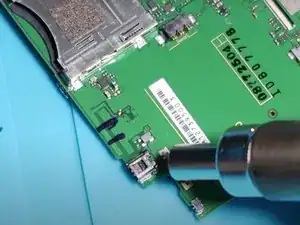

Распаяйте и извлеките разъем зарядки

Не пытайтесь сорвать разъём с платы. Если он не выходит, припой ещё не полностью расплавился

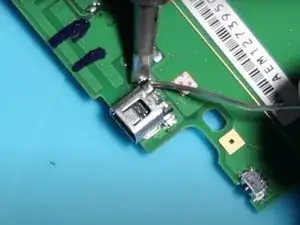

Установите новый разъём на плату, затем припаяйте его на место
