Замена верхнего экрана Nintendo DSi XL

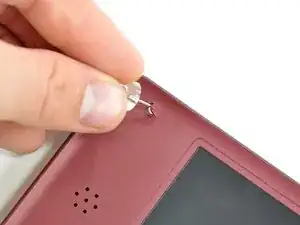

Используйте штифт, чтобы снять четыре пластиковые заглушки винтов на передней рамке.

Удалите четыре винта с крестообразной шлицем, скрепляющие переднюю рамку с задней рамкой.

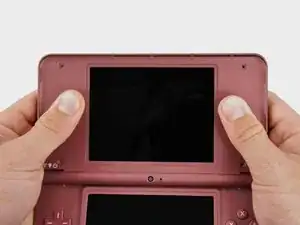

Двумя руками аккуратно сдвиньте заднюю рамку вверх.

Задняя рамка сдвинется всего примерно на 2 мм.

Вставьте лопатку в щель между передней и задней рамками

Поверните лопатку от DSi XL, поддевая две рамки и разъединяя их.

Аналогичным образом продолжайте поддевать вдоль верхнего края передней и задней рамок.

Отделите заднюю рамку от передней рамки.

Не пытайтесь полностью снять заднюю рамку пока. Она все ещё прикреплена к передней рамке модулем задней камеры.

Используйте плоский конец лопатки, чтобы отжать модуль задней камеры от задней рамки.

Снимите заднюю рамку.

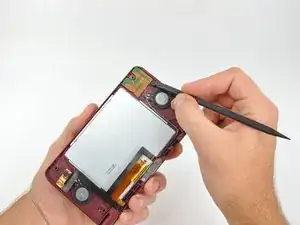

С помощью плоского конца лопатки выдушите Wi‑Fi антенну из её посадочного места внутри передней рамки и отведите в сторону.

Плоским концом лопатки подденьте левый динамик и извлеките его из разъёма на передней рамке.

Проложите кабель динамика вдоль верхнего края экрана.

Действуйте аккуратно и медленно, удерживая провод, а не сам динамик. При сильной тяге место пайки может разорваться.

Аналогичным образом извлеките правый динамик из его разъёма на передней рамке.

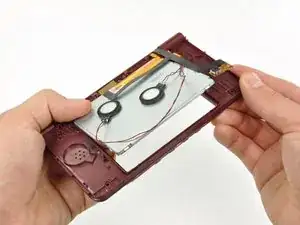

Поместите оба динамика на заднюю сторону верхнего ЖК‑экрана.

Откройте DSi XL.

Аккуратно выдавите верхний блок дисплея через его посадочное место в передней рамке.

Верхний блок дисплея приклеен к передней рамке. Нажимайте уверенно, но осторожно, чтобы не повредить верхний ЖК‑экран.

Выверните верхний блок дисплея из передней рамки.

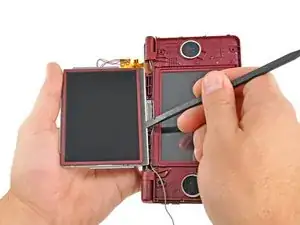

Вставьте плоский конец лопатки под клейкую полоску, фиксирующую передний экран к верхнему ЖК‑экрану.

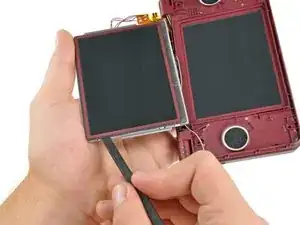

Протолкните лопатку вдоль нижнего края верхнего ЖК‑экрана, освободив клей по этому краю.

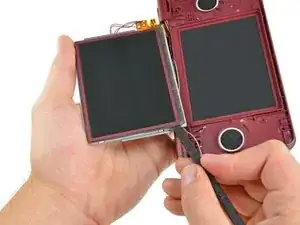

Аналогичным образом отсоедините клей по левому краю верхнего ЖК‑экрана.

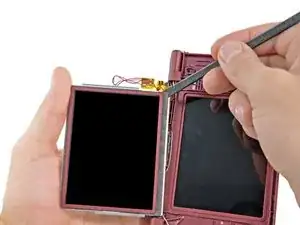

Аналогичным образом отсоедините клей по правой стороне верхнего ЖК‑экрана.

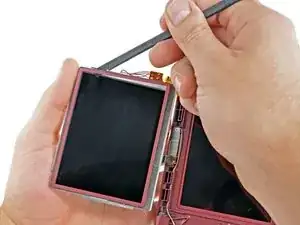

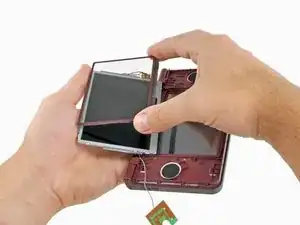

Осторожно поднимите верхний экран за нижний край.

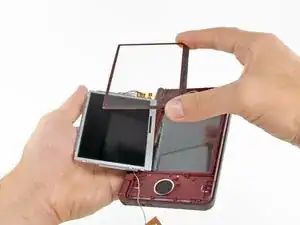

Оттяните верхний экран от верхнего ЖК‑экрана.
