Замена кнопок Start/Select на Nintendo DSi XL

Установите два винта с крестообразным шлицем, фиксирующие крышку отсека батареи на задней панели портативной консоли.

Снимите крышку отсека батареи с задней панели DSi XL.

Поднимите батарею из DSi XL.

Снимите четыре резиновые заглушки винтов на нижней крышке, поддев их булавкой.

Удалите следующие семь винтов с крестообразным шлицем, которые крепят нижнюю крышку к остальной части DSi XL:

Четыре серебристых винта 5,3 мм

Два чёрных винта 5,3 мм

Один чёрный винт 2,5 мм

Переверните DSi XL и откройте дисплей.

Вставьте лопаточку между верхней и нижней крышками в нижнем левом углу DSi.

Сдвигая лопаточку вдоль нижнего края верхней крышки, освободите защёлки, фиксирующие верхнюю крышку к нижней.

Закройте дисплей и переверните DSi XL.

Поднимите нижнюю крышку от переднего края.

Поворачивайте нижнюю крышку, отводя её от DSi.

Нижняя крышка пока не может быть полностью снята, так как она ещё подключена к материнской плате.

С помощью лопаточки отожмите разъём карты SD/правой кнопки-плеча от его гнезда.

Отожмите разъём кнопки громкости/левой кнопки-плеча от его гнезда на материнской плате с помощью лопаточки.

С помощью лопаточки отожмите кабель микрофона от материнской платы.

Отжимайте снизу под кабелем.

Плоским концом лопаточки отогните фиксирующую планку ZIF-разъёма шлейфа камеры.

Заострённым концом лопаточки извлеките шлейф камеры из ZIF-разъёма.

Плоским концом лопаточки отогните фиксирующую планку ZIF-разъёма сенсорного шлейфа.

Заострённым концом лопаточки извлеките сенсорный шлейф из его разъёма на материнской плате.

Плоским концом лопаточки отогните фиксирующую планку ZIF-разъёма кабеля подсветки.

Заострённым концом лопаточки извлеките кабель подсветки из его разъёма на материнской плате.

Плоским концом лопаточки отогните фиксирующую планку ZIF-разъёма шлейфа нижнего дисплея.

Заострённым концом лопаточки извлеките шлейф нижнего дисплея из его разъёма на материнской плате.

Плоским концом лопаточки отогните фиксирующую планку ZIF-разъёма для шлейфа крестовины/кнопки питания.

Заострённым концом лопаточки извлеките шлейф крестовины/кнопки питания из его разъёма на материнской плате.

Плоским концом лопаточки отожмите кабель батареи от его гнезда на материнской плате.

Снимите винты, фиксирующие материнскую плату к верхней крышке:

Один серебристый винт Phillips 2,5 мм

Четыре чёрных винта Phillips 3,7 мм

Проведите кабели микрофона и антенны через вырез в материнской плате.

Поверните материнскую плату от нижней крышки.

Материнская плата пока не может быть полностью снята. Она всё ещё подключена кабелем данных верхнего ЖК-дисплея.

Плоским концом лопаточки отогните фиксирующую планку ZIF-разъёма шлейфа верхнего дисплея.

Заострённым концом лопаточки извлеките шлейф верхнего дисплея из его разъёма на нижней стороне материнской платы.

Материнская плата теперь свободна от верхней крышки.

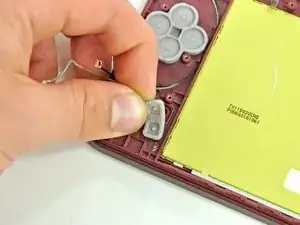

Снимите резиновую прокладку с задней стороны кнопок Start/Select.

Чуть приоткройте дисплей и протолкните кнопки Start и Select вверх через верхнюю крышку.

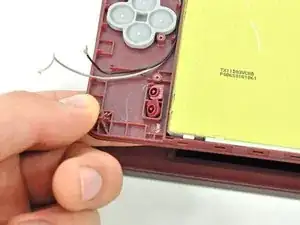

Извлеките кнопки Start/Select из DSi XL.
