Замена верхнего дисплея Nintendo DSi XL

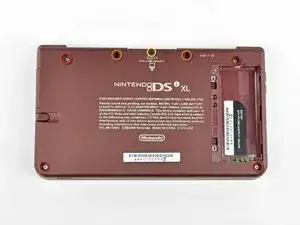

Удалите два винта Phillips, удерживающих крышку батареи на задней стороне консоли.

Снимите крышку батареи с задней стороны DSi XL.

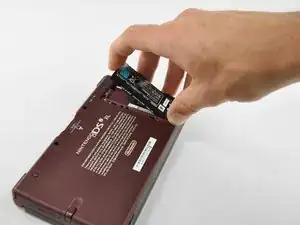

Извлеките батарею из DSi XL.

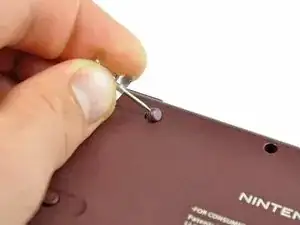

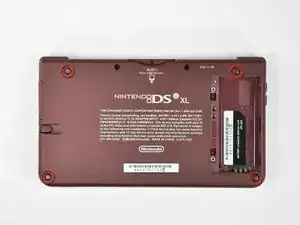

Удалите четыре резиновые заглушки винтов на нижнем корпусе, поддев их булавкой.

Удалите следующие семь винтов Phillips, которые удерживают нижний корпус от остальной части DSi XL:

Четыре серебристых винта 5,3 мм

Два черных винта 5,3 мм

Один черный винт 2,5 мм

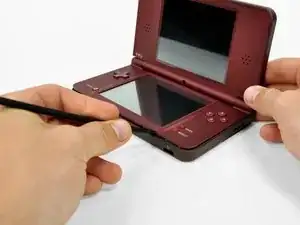

Переверните DSi XL и откройте дисплей.

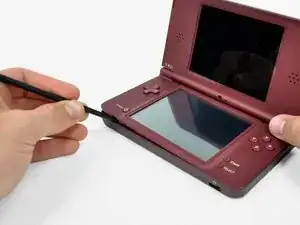

Вставьте лопатку между верхним и нижним корпусом в нижнем левом углу DSi.

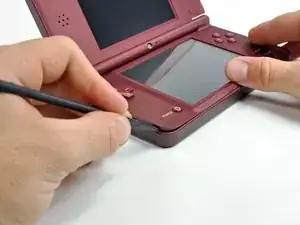

Сдвигайте лопатку вдоль нижнего края верхнего корпуса, чтобы освободить защёлки, удерживающие верхний корпус от нижнего корпуса.

Закройте дисплей и переверните DSi XL.

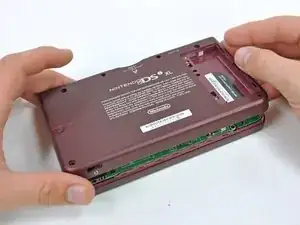

Подденьте нижний корпус с переднего края.

Поверните нижний корпус вдали от DSi.

Нижний корпус пока не может быть полностью удалён, так как он всё ещё подключен к материнской плате.

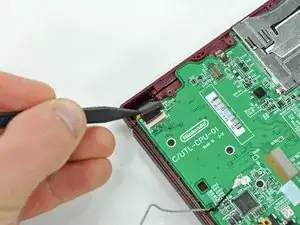

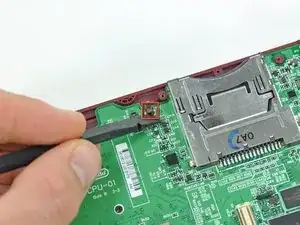

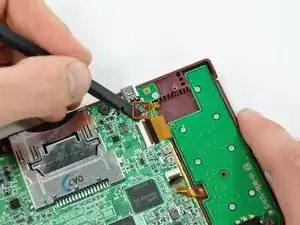

С помощью лопатки подденьте разъем для SD-карты/правой кнопки с плеча от его гнезда.

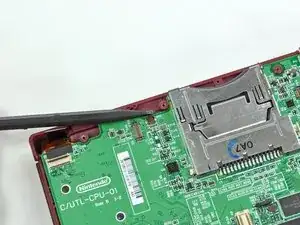

Подденьте разъем для кнопки громкости/левой кнопки с плеча от его гнезда на материнской плате с помощью лопатки.

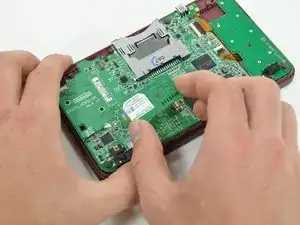

Поднимите плату Wi-Fi от её гнезда на материнской плате.

Не пытайтесь полностью удалить плату Wi-Fi пока. Она соединена с материнской платой антенным кабелем.

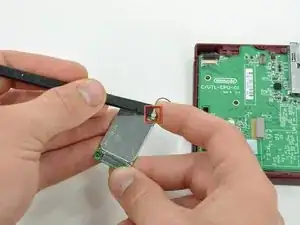

Используйте лопатку, чтобы поддеть Wi-Fi кабель от его гнезда на обратной стороне платы Wi-Fi.

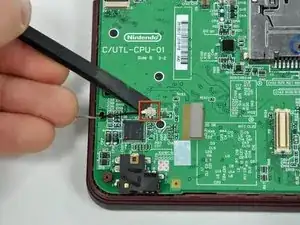

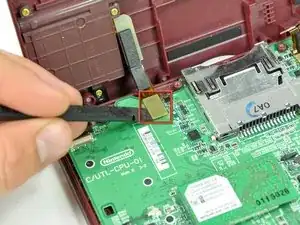

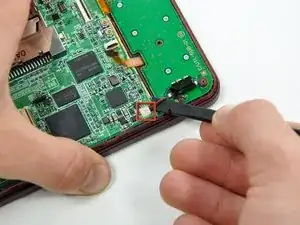

Используйте лопатку, чтобы поддеть микрофонный кабель от материнской платы.

Поддевайте снизу кабеля.

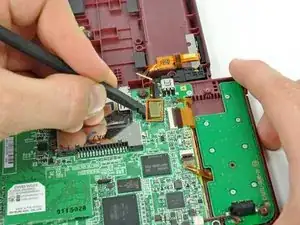

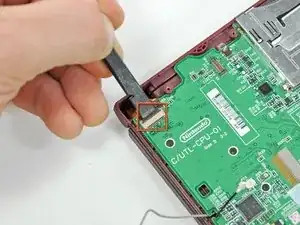

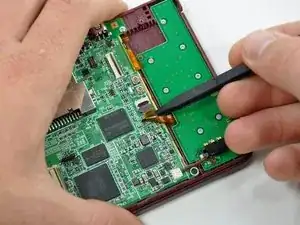

С использованием плоского конца лопатки, поднимите зажим на разъёме гибкого кабеля камеры ZIF.

Используйте острый конец лопатки, чтобы вытащить гибкий кабель камеры из разъёма ZIF.

С использованием плоского конца лопатки, поднимите зажим на разъёме гибкого кабеля сенсорного экрана ZIF.

С помощью острого конца лопатки, вытащите гибкий кабель сенсорного экрана из разъёма на материнской плате.

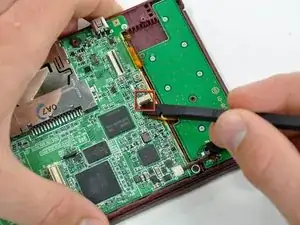

С использованием плоского конца лопатки, поднимите зажим на разъёме кабеля подсветки ZIF.

С помощью острого конца лопатки, вытащите кабель подсветки из разъёма на материнской плате.

С использованием плоского конца лопатки, поднимите зажим на разъёме кабеля данных нижнего дисплея ZIF.

С помощью острого конца лопатки, вытащите кабель данных нижнего дисплея из разъёма на материнской плате.

С использованием плоского конца лопатки, поднимите зажим на разъёме кабеля D-Pad/кнопки питания ZIF.

С помощью острого конца лопатки, вытащите кабель D-Pad/кнопки питания из разъёма на материнской плате.

С использованием плоского конца лопатки, подденьте кабель батареи от его гнезда на материнской плате.

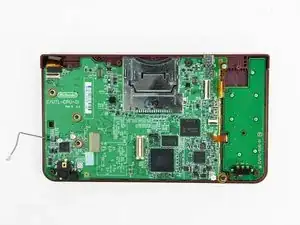

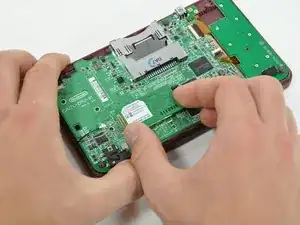

Удалите винты, удерживающие материнскую плату на верхнем корпусе:

Один серебристый винт 2,5 мм типа Phillips

Четыре черных винта 3,7 мм типа Phillips

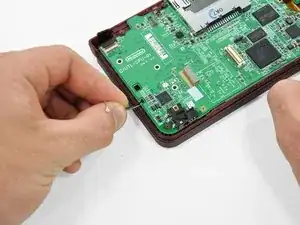

Пропустите микрофонный и антеннный кабели через слот в материнской плате.

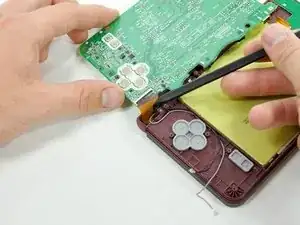

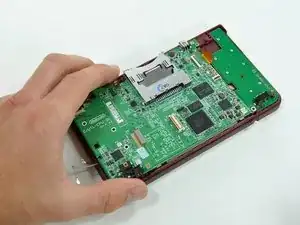

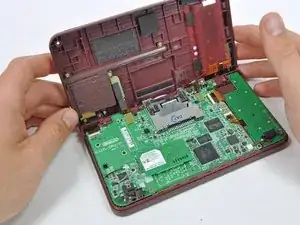

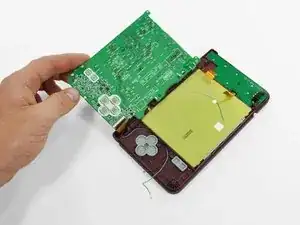

Поверните материнскую плату от нижнего корпуса.

Материнская плата пока не может быть полностью удалена. Она всё ещё соединена с кабелем данных дисплея верхнего LCD.

С использованием плоского конца лопатки, поднимите зажим на разъёме кабеля данных верхнего дисплея ZIF.

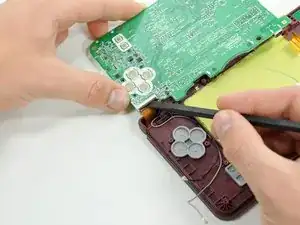

С помощью острого конца лопатки, вытащите кабель данных верхнего дисплея из разъёма на обратной стороне материнской платы.

Материнская плата теперь свободна от верхнего корпуса.

С console все еще перевернутой, слегка откройте DSi XL.

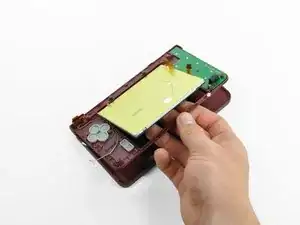

Оттолкните нижний дисплей от верхнего корпуса.

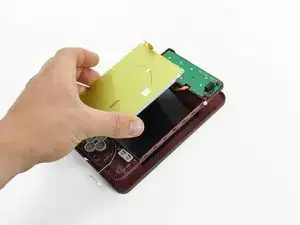

Удалите нижний дисплей из DSi XL.

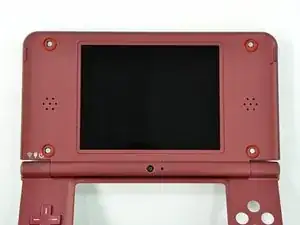

Переверните DSi XL и откройте дисплей.

При повторной сборке устройства убедитесь, что кнопки ABXY и Start/Select снова установлены, так как они могут выпасть, когда игровая консоль перевернута.

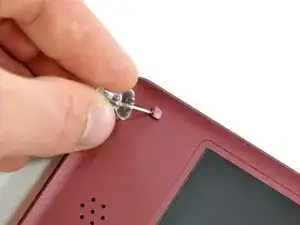

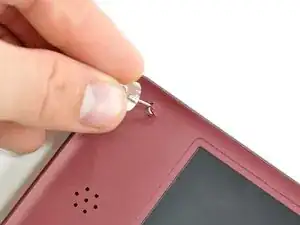

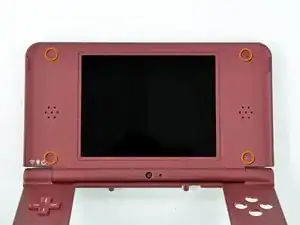

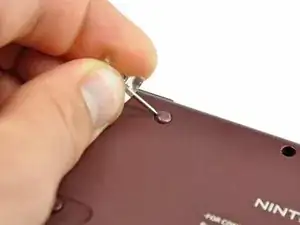

Используйте канцелярскую булавку, чтобы удалить четыре пластиковые крышки винтов на передней рамке.

Удалите четыре винта Phillips 3,5 мм, крепящих заднюю рамку к передней рамке.

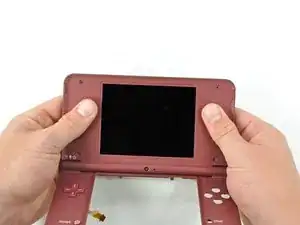

Двумя руками осторожно скользните задней рамкой вверх.

Задняя рамка поднимется только на примерно 2 мм.

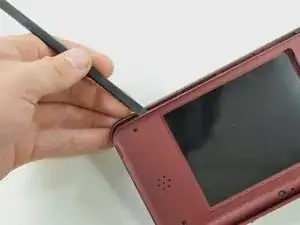

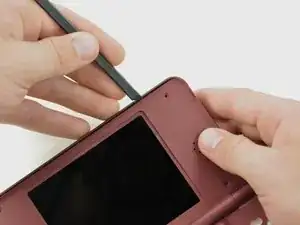

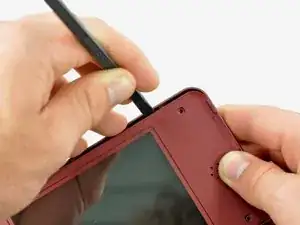

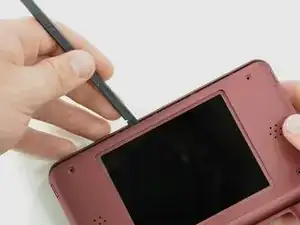

Вставьте лопатку в зазор между передней и задней рамками.

Поверните лопатку от DSi XL, поднимая две рамки.

Тем же образом, как описано выше, продолжайте поднимать вдоль верхнего края передней и задней рамок.

Отделите заднюю рамку от передней рамки.

Не пытайтесь полностью удалить заднюю рамку пока, она все еще прикреплена к передней рамке задней камерой.

Используя плоский конец лопатки, подденьте заднюю камеру с задней рамки.

Удалите заднюю рамку.

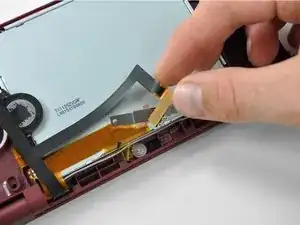

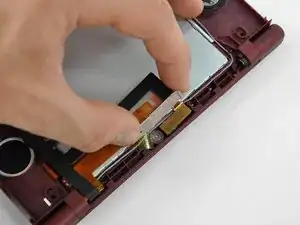

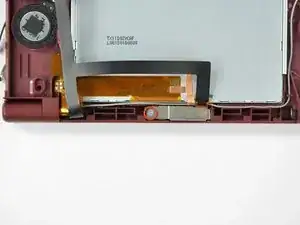

Удалите винт Phillips, удерживающий металлический крепеж.

Поднимите металлический крепеж с камеры.

Крепеж не может быть полностью удален пока, потому что он прикреплен к кабелю данных верхнего дисплея.

Поднимите камеру из её места на передней рамке.

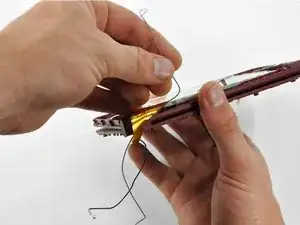

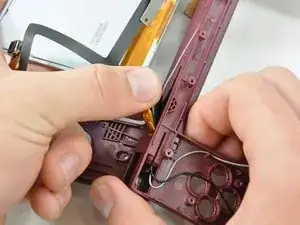

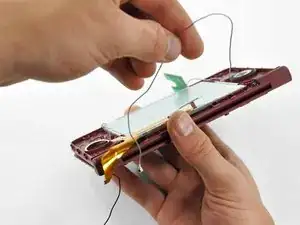

Держите кабель LCD и камеры одной рукой и медленно продевайте кабель камеры и кабель данных дисплея через правую петлю, соединяющую верхний корпус и переднюю рамку.

Используйте свободную руку, чтобы направить концы кабелей через правую петлю.

Будьте осторожны, когда пропускаете тонкий ребристый кабель через отверстие; он может легко порваться.

При пропускании кабелей камеры и верхнего LCD через правую петлю удобно обернуть их вместе с помощью кусочка изоленты.

Убедитесь, что вы обвернули кабели достаточно плотно, чтобы они прошли через отверстие, но не так плотно, чтобы повредить или согнуть соединения.

Удалите кабель камеры из DSi XL.

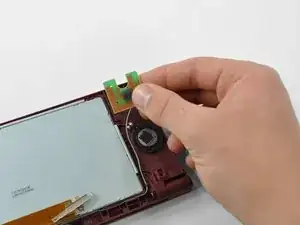

Поднимите антенну Wi-Fi с передней рамки дисплея.

Уберите кабель антенны Wi-Fi из его канавок внизу передней рамки дисплея.

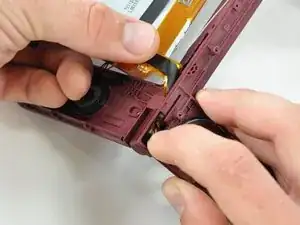

Протяните кабель антенны Wi-Fi через правую петлю, соединяющую переднюю рамку и верхний корпус.

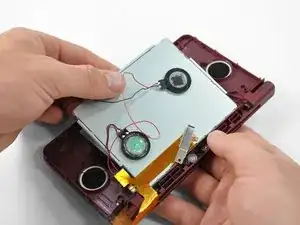

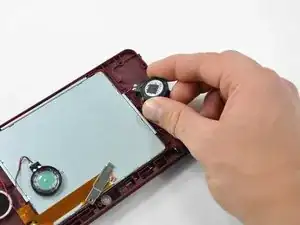

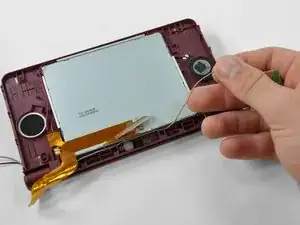

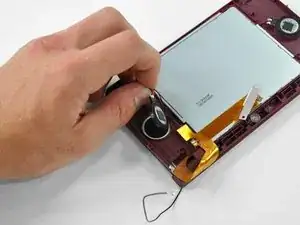

Поднимите оба динамика из их мест на передней рамке дисплея.

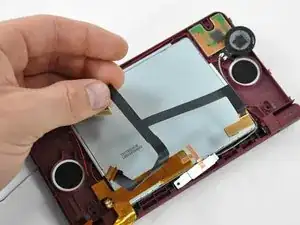

Уберите кабели динамиков, которые проходят над верхним дисплеем.

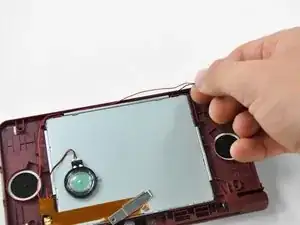

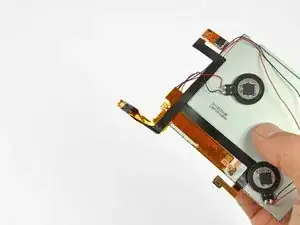

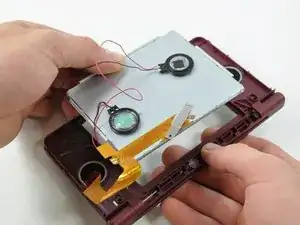

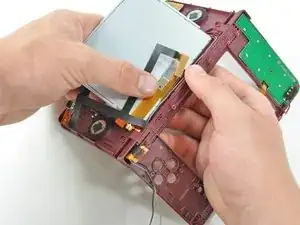

Удалите сборку верхнего дисплея.
