Замена переключателя регулировки громкости Nintendo DSi XL
Увеличьте стереозвук на DSi XL, заменив переключатель регулировки громкости.
Шаг 1
Удалите два винта с крестообразной шлицей, фиксирующие крышку батарейного отсека на задней панели портативной консоли.
Снимите крышку батарейного отсека с задней панели DSi XL.
Шаг 2
Поднимите батарею из DSi XL.
Шаг 3
Снимите четыре резиновые заглушки винтов на нижней крышке, поддев их булавкой.
Шаг 4
Удалите следующие семь винтов с крестообразной шлицей, фиксирующих нижнюю крышку к остальной части DSi XL:
Четыре серебристых винта 5,3 мм
Два черных винта 5,3 мм
Один черный винт 2,5 мм
Шаг 5
Переверните DSi XL и откройте дисплей.
Вставьте лопатку между верхней и нижней крышками в нижнем левом углу DSi.
Проведите лопаткой вдоль нижнего края верхней крышки, чтобы освободить защелки, крепящие верхнюю крышку к нижней.
Шаг 6
Закройте дисплей и переверните DSi XL.
Поднимите нижнюю крышку от переднего края.
Поверните нижнюю крышку от корпуса DSi.
Нижняя крышка пока не может быть полностью снята, поскольку она все еще соединена с платой.
Шаг 7
С помощью лопатки отожмите разъём карты SD/правой кнопки-плеча от его гнезда.
Отожмите разъём кнопки громкости/левой кнопки-плеча от его гнезда на плате с помощью лопатки.
Шаг 8
Удалите два золотистых винта с крестообразной шлицей 4,0 мм, фиксирующих узел левой кнопки-плеча к нижней крышке.
Поднимите узел левой кнопки-плеча с нижней крышки.

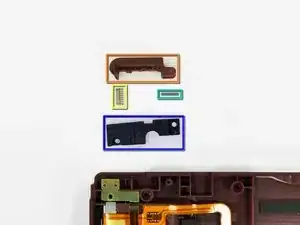

Компоненты узла левой кнопки-плеча:
Левая кнопка-плечо
Пружина кнопки-плеча
Фиксирующий штифт
Опорная панель левой кнопки-плеча
Шаг 9

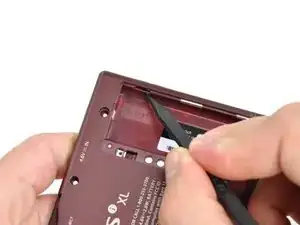

На внутренней стороне отсека для батареи с помощью наконечника лопатки отведите металлический фиксатор, удерживающий переключатель регулировки громкости на месте.
Фиксатор сдвинется примерно на 1 мм.
Шаг 10

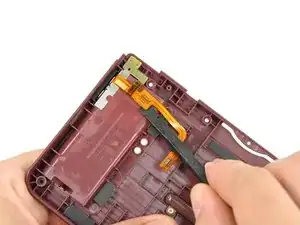

Плоским концом лопатки удалите клей, фиксирующий ленту переключателя регулировки громкости к задней части отсека для батареи.

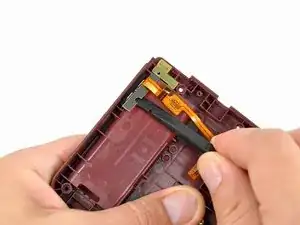

Плоской стороной лопатки подденьте переключатель регулировки громкости и вытащите его прямо вверх из нижней крышки.

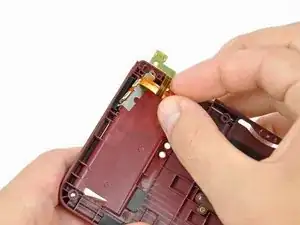

Удалите переключатель регулировки громкости из DSi XL.
Шаг 11

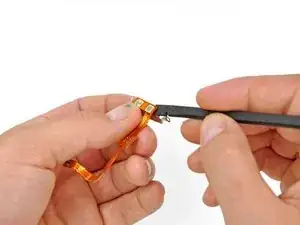

Плоским концом лопатки снимите элементы управления громкостью с металлического крепёжного кронштейна.
Кронштейн прикреплён сильным клеем. Работайте медленно и осторожно, чтобы не повредить ленточный кабель.

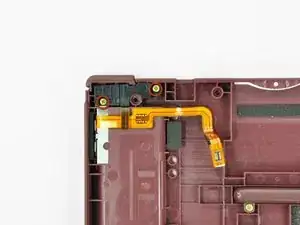

Переключатель регулировки громкости остаётся.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
