Замена SD-платы Nintendo DSi XL

Удалите два винта с крестообразным шлицем, которые крепят крышку батарейного отсека к задней части портативной консоли.

Снимите крышку батарейного отсека с задней части DSi XL.

Выньте батарею из DSi XL.

Снимите четыре резиновые заглушки винтов на нижней крышке, поддев их штифтом.

Удалите следующие семь винтов с крестообразной головкой, которые крепят нижнюю крышку к остальной части DSi XL:

Четыре серебристых винта 5,3 мм

Два чёрных винта 5,3 мм

Один чёрный винт 2,5 мм

Переверните DSi XL и откройте дисплей.

Вставьте лопатку между верхней и нижней крышками в нижнем левом углу DSi.

Сдвиньте лопатку вдоль нижнего края верхней крышки, чтобы отпустить защёлки, фиксирующие верхнюю крышку к нижней.

Закройте дисплей и переверните DSi XL.

Поднимите нижнюю крышку с переднего края.

Поверните нижнюю крышку в сторону от DSi.

Нижняя крышка ещё не может быть полностью снята, так как она всё ещё соединена с материнской платой.

С помощью лопатки отожмите разъём SD-карты/правой кнопки-плеча от его гнезда.

Отожмите разъём кнопки регулировки громкости/левой кнопки-плеча от её гнезда на материнской плате с помощью лопатки.

Удалите два золотистых винта с крестообразной головкой 4,0 мм, которые крепят узел правой кнопки-плеча к задней панели.

Поднимите узел правой кнопки-плеча с задней панели.

Составные части узла правой кнопки-плеча:

Правая кнопка-плечо

Пружина кнопки-плеча

Фиксирующий штифт

Держатель правой кнопки-плеча

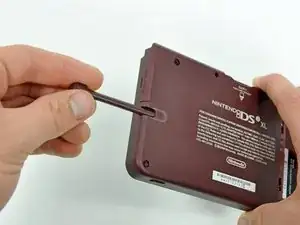

Достаньте стилус из его держателя на правой стороне DSi XL.

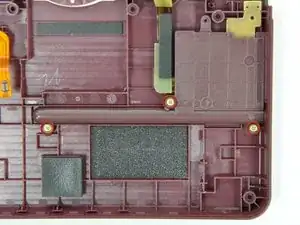

Удалите три золотистых винта с крестообразной головкой 4 мм, которые крепят корпус держателя стилуса к нижней крышке.

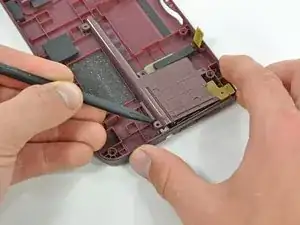

С помощью лопатки подденьте корпус держателя стилуса и снимите его с нижней крышки.

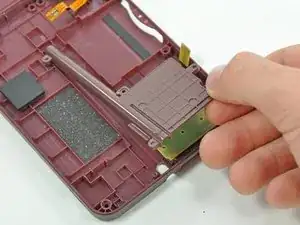

Снимите корпус держателя стилуса с портативной консоли.

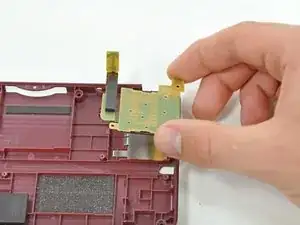

Поднимите SD-плату с нижней крышки.
