Замена кнопок регулировки громкости Nintendo DSi XL

Удалите два винта с крестообразным шлицем, фиксирующие крышку отсека батареи на задней панели портативной консоли.

Снимите крышку отсека батареи с задней панели DSi XL.

Поднимите батарею из DSi XL.

Снимите четыре резиновые заглушки винтов на нижней крышке, поддев их кнопкой или булавкой.

Удалите следующие семь винтов с крестообразным шлицем, фиксирующих нижнюю крышку к остальной части DSi XL:

Четыре серебристых винта 5,3 мм

Два чёрных винта 5,3 мм

Один чёрный винт 2,5 мм

Переверните DSi XL и откройте дисплей.

Вставьте лопатку между верхней и нижней крышками в нижнем левом углу DSi.

Сдвигайте лопатку вдоль нижнего края верхней крышки, чтобы освободить защёлки, фиксирующие верхнюю крышку к нижней.

Закройте дисплей и переверните DSi XL.

Поднимите нижнюю крышку от переднего края.

Поверните нижнюю крышку от корпуса DSi.

Нижняя крышка пока не может быть полностью снята, так как она всё ещё соединена с материнской платой.

С помощью лопатки отожмите разъём карты SD/правой задней кнопки от его гнезда.

Отожмите разъём кнопок громкости/левой задней кнопки от его гнезда на материнской плате с помощью лопатки.

Внутри отсека для батареи используйте наконечник лопатки, чтобы отогнуть металлическую защёлку, фиксирующую переключатель громкости на месте.

Защёлка смещается примерно на 1 мм.

Плоским концом лопатки снимите клей, фиксирующий ленточный шлейф переключателя громкости к задней части отсека батареи.

Плоской частью лопатки аккуратно подденьте переключатель громкости и вытащите его вертикально вверх из нижней крышки.

Извлеките переключатель громкости из DSi XL.

Плоским концом лопатки извлеките кнопки регулировки громкости из металлического крепления.

Крепление приклеено сильным клеем. Работайте медленно и осторожно, чтобы не повредить ленточный шлейф.

Переключатель громкости остаётся.

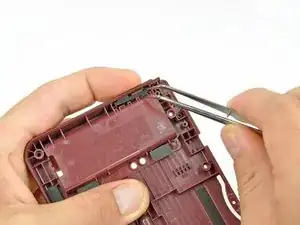

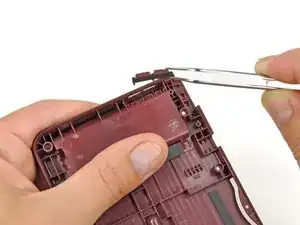

Продавливая кнопки громкости через их отверстия в нижней крышке, снимите кнопки и их силиконовые прокладки пинцетом.

Работайте терпеливо и осторожно, так как силиконовая прокладка легко разрывается.

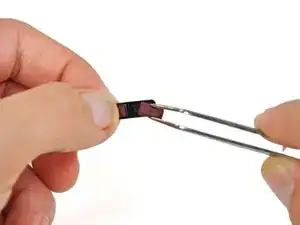

Отделите кнопки от силиконовой прокладки.
