Замена динамиков Nintendo DSi XL

Выверните два винта с крестообразным шлицем, крепящие крышку батарейного отсека к задней части портативной консоли.

Снимите крышку батарейного отсека с задней стороны DSi XL.

Извлеките аккумулятор из DSi XL.

Используйте штифт для бумаги, чтобы снять четыре пластиковых заглушки винтов на передней рамке.

Выверните четыре винта с крестообразным шлицем, крепящие переднюю рамку к задней рамке.

Двумя руками осторожно сдвиньте заднюю рамку вверх.

Задняя рамка сдвинется примерно на 2 мм.

Вставьте лопатку в зазор между передней и задней рамками.

Поверните лопатку от DSi XL, отгибая две рамки в стороны.

Аналогично описанному выше продолжайте отгибать вдоль верхнего края передней и задней рамок.

Отделите заднюю рамку от передней рамки.

Не пытайтесь полностью снять заднюю рамку пока. Она все еще соединена с передней рамкой через заднюю камеру.

Используйте плоский конец лопатки, чтобы отжать заднюю камеру от задней рамки.

Снимите заднюю рамку.

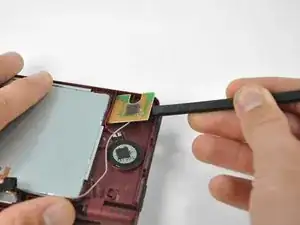

Используйте лопатку, чтобы приподнять антенну от передней рамки, освободив место для подъема кабелей динамиков.

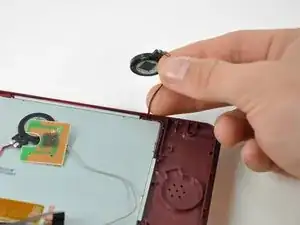

Используйте лопатку, чтобы приподнять правый динамик из его посадочного места в передней рамке.

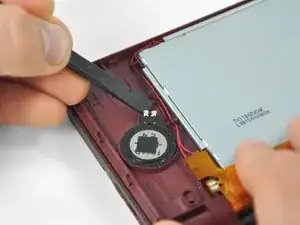

Используйте лопатку, чтобы приподнять левый динамик из его посадочного места в передней рамке.

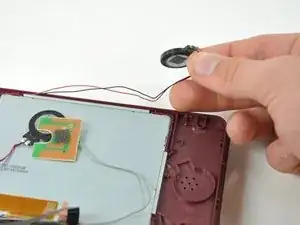

Проложите кабель левого динамика вдоль верхнего края верхнего ЖК-дисплея.

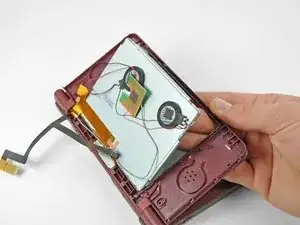

Немного откройте экран и приподнимите ЖК-дисплей из передней рамки.

Положите ЖК-дисплей рядом с DSi XL.

Не пытайтесь полностью снять ЖК-дисплей — он все еще подключен к передней рамке через ленточный кабель передачи данных дисплея.

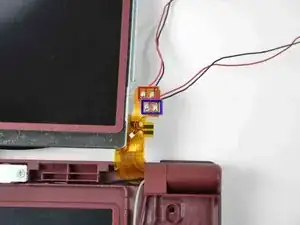

Выпаяйте два контакта, чтобы отделить динамики от ЖК-дисплея.

Правый динамик

Левый динамик

Для обоих динамиков красный провод (плюсовой) припаян к левой контактной площадке. Черный провод (минусовой) припаян к правой контактной площадке.

Для подробных инструкций по пайке такого типа соединений смотрите наше руководство по ремонту припаянных соединений.
