Замена материнской платы Nintendo 2DS

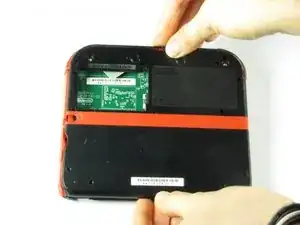

Снимите два захватываемых винта Phillips, фиксирующих верхнюю заднюю панель.

Захватываемые винты не полностью отсоединяются от задней панели.

Откиньте верхнюю заднюю панель вверх и наружу, чтобы снять её.

Извлеките аккумулятор из отсека, поддев его со стороны, ближайшей к внешнему краю.

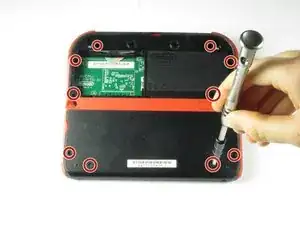

Снимите десять винтов Phillips, крепящих заднюю панель.

Задняя панель подключена к материнской плате ленточным кабелем, поэтому не поднимайте панель слишком далеко от устройства.

Осторожно потяните заднюю панель прямо вверх от устройства.

Используйте ноготь или плоский конец лопатки, чтобы откинуть фиксатор, удерживающий ленточный кабель на материнской плате.

Извлеките кабель из разъёма.

Воспользуйтесь моментом, чтобы вынуть левые и правые триггеры — у них есть шарниры, которые могут сломаться, и пружины, которые могут выскочить.

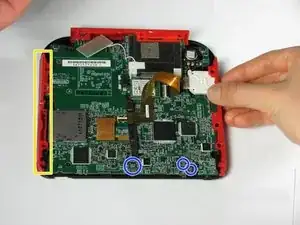

Удерживая боковые панели корпуса устройства пальцами, потяните их наружу, чтобы снять.

Панели должны сниматься легко, при небольшом усилии.

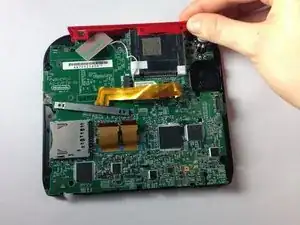

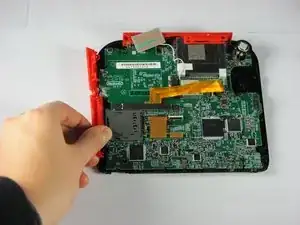

На этой фотографии уже отключены три ленточных кабеля — отсоедините их перед дальнейшей разборкой устройства.

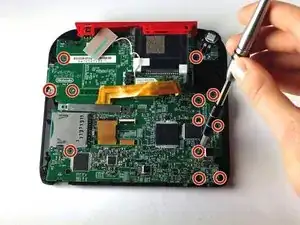

Снимите 12 винтов Phillips золотистого цвета, фиксирующих основную плату.

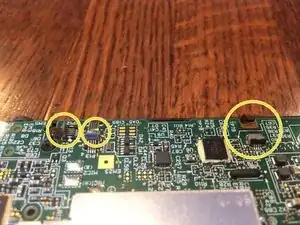

Будьте очень осторожны, чтобы не сорвать резьбу на этих винтах. Срыв резьбы происходит очень легко и может сделать замену материнской платы невозможной.

Круговой джойстик исчез на этой фотографии. Не волнуйтесь, с этим мы разберёмся на следующем шаге.

Верхняя панель можно снять только при условии, что материнская плата не закреплена.

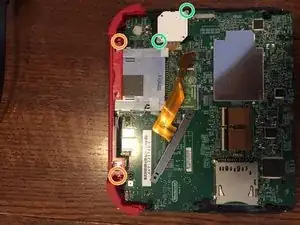

На верхней направляющей находятся два дополнительных винта. Снимите их, чтобы полностью извлечь кнопки и верхнюю направляющую.

Есть два винта, удерживающие основание джойстика, которые также необходимо снять. (Осторожно с ленточным кабелем — он остаётся подключённым!)

Удерживая верхнюю панель пальцами, оттяните её от устройства, чтобы снять.

Верхняя панель должна сниматься легко, при небольшом прикладываемом усилии.

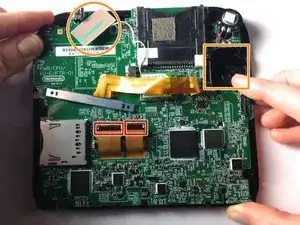

Отключите 2 ленточных кабеля, подняв чёрные откидные фиксаторы, которые их удерживают.

Выньте прямоугольную плату, установленную в передней части, и извлеките белый квадрат — моторчик джойстика (потребуется небольшое усилие). Оба остаются прикреплёнными к материнской плате.

На некоторых моделях потребуется снять ещё три крошечных ленточных кабеля в нижней части экрана. Они закреплены откидными фиксаторами. БУДЬТЕ АККУРАТНЫ!

Удерживая материнскую плату по бокам, поднимите её и извлеките.
