Замена вентилятора Xbox Series X (Digital Edition)

Перед началом полностью выключите питание и отключите все кабели от приставки.

Две наклейки закрывают винты на задней панели. Вы можете снять наклейки без нагрева, хотя нагрев делает их снятие более аккуратным.

Нагрейте iOpener и приложите его к меньшей наклейке рядом с основанием задней панели на две минуты.

В качестве альтернативы, вы можете использовать фен для нагрева наклейки.

Используйте пару изогнутых пинцетов, чтобы снять наклейку, скрывающую первый винт на задней панели, рядом с основанием.

Используйте iOpener или фен, чтобы нагреть большую наклейку в центре задней панели.

Используйте плоский конец лопатки, чтобы поддеть угол большой наклейки, пока не сможете схватить её тупыми пинцетами.

Используйте тупые пинцеты, чтобы отогнуть наклейку и открыть доступ ко второму винту.

Вам нужно отогнуть наклейку только настолько, чтобы получить доступ к скрытому винту. Нет необходимости снимать её полностью.

Технически это наклейки с индикатором вскрытия, но не волнуйтесь—Microsoft не вправе аннулировать вашу гарантию по закону, если вы ничего не повредите. Удачи!

В ходе ремонта отслеживайте каждый винт и следите, чтобы он возвращался на своё место, чтобы не повредить консоль.

Используйте отвёртку T8 Torx, чтобы вывернуть два винта длиной 7.4 мм, фиксирующих заднюю панель.

Вставьте плоский конец лопатки в зазор между задней панелью и корпусом, рядом с левой стороной основания.

Подденьте заднюю панель, чтобы освободить её от защёлок.

Вставьте плоский конец лопатки в зазор между задней панелью и корпусом, рядом с правой стороной основания.

Подденьте заднюю панель, чтобы освободить её от защёлок.

Схватите заднюю панель за образовавшийся проём и потяните её вверх и от корпуса, чтобы отжать длинные кромки.

При сборке нажимайте вдоль краёв задней панели, чтобы защёлкнуть её на место.

Задняя панель вставляется в зазор в верхней части корпуса.

Наклоните заднюю панель вверх и оттяните её от верхнего края корпуса, чтобы освободить из зазора.

Снимите заднюю панель.

Используйте отвёртку T8 Torx, чтобы вывернуть три винта, удерживающие вентилятор в центральной раме:

Один плоский винт-панкейк длиной 10.3 мм

Два винта длиной 9 мм

Используйте ногти или пару изогнутых пинцетов, чтобы плотно схватить кромки разъёма кабеля вентилятора.

Держите пинцет ближе к разъёму, чтобы лучше его захватить.

Потяните разъём прямо из гнезда, чтобы отсоединить его.

Если возникают трудности, слегка покачайте разъём из стороны в сторону, чтобы ослабить его.

Всегда тяните за разъёмы кабелей, а не за провода.

При сборке уложите кабель вентилятора под его небольшой кабельный держатель на корпусе вентилятора, чтобы он не мешал задней панели.

Выдвиньте вентилятор из его посадочного места, чтобы вынуть его.

При сборке:

Перед установкой вентилятора убедитесь, что он чист! Используйте баллончик со сжатым воздухом или дутьё, чтобы удалить пыль и мусор, и протрите вентилятор чистой тканью.

Держите лезвия вентилятора пальцем, чтобы они не вращались — так их легче чистить.

Обратите внимание, что вентилятор можно установить только в одном положении — убедитесь, что Мастер Чиф обращён к вам.

Проверьте, включает ли ваш заменяемый вентилятор пластиковую скобу. Если нет, выполните следующие три шага, чтобы снять и перенести её.

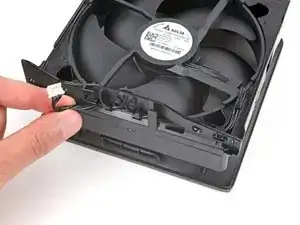

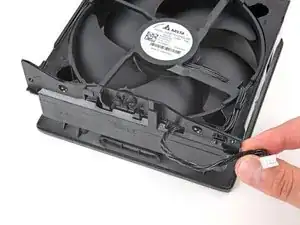

Используйте пальцы, чтобы полностью вывести кабель вентилятора из его канавок на скобе и протяните разъём через прямоугольный вырез.

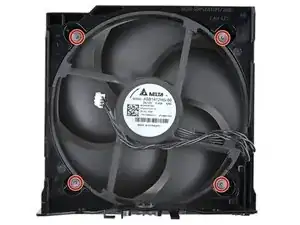

Используйте отвертку Torx T8, чтобы выкрутить четыре винта длиной 9 мм, фиксирующие кронштейн на вентиляторе.

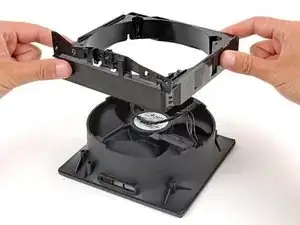

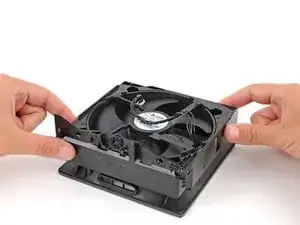

Поднимите кронштейн с вентилятора, чтобы снять его.
