Замена материнской платы Xbox Series X 2 ТБ Galaxy Black

Перед началом полностью выключите питание и отключите все кабели от консоли.

Используйте пинцет, чтобы снять наклейку, скрывающую первый винт на задней панели, рядом с основанием.

Для более аккуратного снятия используйте iOpener или фен для нагрева наклейки.

С помощью пинцета или острого лезвия подденьте угол большой наклейки на задней панели. Оттяните её пальцами дальше, только настолько, чтобы открыть доступ ко второму винту.

Наклейку нужно отодвинуть лишь настолько, чтобы получить доступ к скрытому винту. Снимать её полностью не требуется.

Технически это пломбы, указывающие на вскрытие, но не волнуйтесь — Microsoft не может юридически аннулировать вашу гарантию, если вы ничего не повредите. Удачи!

Используйте отвертку T8 Torx, чтобы выкрутить два винта длиной 7,4 мм, крепящие заднюю панель.

В ходе ремонта следите за каждым винтом и возвращайте его на то же место, чтобы избежать повреждений консоли.

Вставьте плоский конец лопатки между задней панелью и корпусом, рядом с левой стороной основания.

Подденьте заднюю панель, чтобы освободить её от защёлок.

Вставьте плоский конец лопатки между задней панелью и корпусом, рядом с правой стороной основания.

Подденьте заднюю панель, чтобы освободить её от защёлок.

Схватите заднюю панель за образовавшийся зазор и потяните вверх и от корпуса, чтобы отщёлкнуть длинные кромки.

При повторной сборке нажимайте по краям задней панели, чтобы защёлкнуть её на место.

Задняя панель вставляется в зазор в верхней части корпуса.

Наклоните заднюю панель вверх и потяните её от верхнего края корпуса, чтобы извлечь из зазора.

Снимите заднюю панель.

Используйте отвертку T8 Torx, чтобы выкрутить три винта, крепящие вентилятор к центральной раме:

Один «панкейк» винт длиной 10,5 мм

Два винта длиной 8,8 мм

Сожмите края разъёма кабеля вентилятора пальцами или тупым пинцетом и потяните вверх, чтобы отключить его от центральной рамы.

Всегда тяните кабели за разъёмы, а не за сами провода.

При сборке проложите кабель вентилятора под небольшим направляющим на корпусе вентилятора, чтобы он не мешал задней панели.

Сдвиньте вентилятор в сторону, чтобы вынуть его из посадочного места.

При установке обратите внимание: вентилятор можно установить только в одну сторону — убедитесь, что Мастер Чиф обращён к вам.

Если вы заменяете вентилятор, новый вентилятор может не включать пластиковый монтажный кронштейн, который крепится к вентилятору четырьмя винтами T10 Torx. Это не показано в данном руководстве.

Используйте плоский конец лопатки, чтобы поднять фиксирующий язычок, удерживающий основание в корпусе.

Удерживая фиксирующий язычок открытым, возьмитесь за основание и поверните против часовой стрелки, чтобы разблокировать его от корпуса.

Снимите основание.

При повторной сборке вставьте выступы основания в их отверстия в корпусе и поворачивайте по часовой стрелке, пока основание не защёлкнется на внутреннем фиксирующем язычке.

В заблокированном положении строка «Hello from Seattle» будет параллельна сторонам устройства.

Используйте отвертку T8 Torx, чтобы выкрутить два винта длиной 8,8 мм, крепящие виброизолятор оптического привода к корпусу: один в основании и один на верхней части изоляторa.

Поднимите виброизолятор оптического привода, чтобы снять его.

Виброизолятор удерживается за счёт силиконовых подушек по бокам оптического привода, поэтому возможно потребуется «пройти» изолятором по краям привода, чтобы снять его с каждой стороны.

При сборке убедитесь, что виброизолятор полностью опущен и охватывает оба края оптического привода, чтобы он располагался заподлицо с центральной рамой.

Используйте пару притуплённых пинцетов, чтобы схватить края разъёма питания оптического привода и потянуть вверх, чтобы отключить его от оптического привода.

Всегда тяните за разъёмы кабелей, а не за сами провода.

Используйте пальцы, чтобы потянуть вверх и отключить кабель данных от оптического привода.

Схватите верхний край оптического привода и вытащите его из гнезда в корпусе, чтобы снять его.

При сборке выровняйте штифты на нижнем крае оптического привода с направляющими отверстиями на дне корпуса.

Если привод смещён, верхний виброизолятор не сможет быть установлен правильно, и считыватель дисков будет смещён относительно передней панели консоли.

Ленточные кабели и их разъёмы очень хрупкие, поэтому всегда осторожно открывайте фиксирующие язычки и медленно вытягивайте кабели.

Используйте плоский конец лопатки, чтобы отогнуть металлический фиксатор на ленточном кабеле USB-порта.

При сборке аккуратно защёлкните металлический фиксатор обратно на место после вставки кабеля.

Используйте пинцет, чтобы потянуть вверх за чёрную пластиковую тянущую ярлычок и отключить кабель USB-порта.

Тяните только за ярлычок, а не за сам кабель.

Если кабель USB-порта приклеен к металлическому корпусу, используйте нагреватель iOpener или фен, чтобы нагреть кабель. В зависимости от модели Xbox вам также может понадобиться поддеть кабель инструментом для открытия, чтобы отделить клей.

Используйте заострённый конец лопатки, чтобы нажать на металлическую защёлку на боковой стороне платного разъёма кабеля кнопки питания.

Удерживая металлическую защёлку нажатой, используйте пинцет, чтобы потянуть за тянущий ярлычок и отключить кабель кнопки питания от центрального шасси.

Тяните только за ярлычок, а не за сам кабель.

Не тяните за кабель без нажатия металлической защёлки, иначе вы рискуете повредить кабель или разъём.

При сборке кабель должен слегка «защёлкнуться» на месте при вставке.

Используйте отвертку Torx T8, чтобы выкрутить три винта длиной 7,4 мм, крепящие узел центрального шасси к корпусу.

Осторожно отклейте заклеенный ленточный кабель USB-порта от радиатора.

В зависимости от модели Xbox клей может находиться на нижней стороне кабеля. В этом случае используйте iOpener или фен, чтобы нагреть кабель.

Узел центрального шасси выровнен по дну корпуса направляющими штифтами. Эти штифты должны выскользнуть из своих пазов, чтобы шасси можно было поднять.

Возьмите шасси и потяните его к верхней части корпуса, разъединив направляющие штифты с корпусом.

Используйте обе руки, чтобы поднять шасси и вынуть его из корпуса.

При сборке убедитесь, что ни один ленточный кабель не защемлён при опускании центрального шасси в корпус.

Осторожно положите шасси радиаторной стороной вниз на чистую рабочую поверхность.

При сборке это подходящий момент для очистки ребер радиатора от пыли, грязи или мусора. Используйте воздуходувку или сжатый воздух для очистки рёбер.

Используйте отвертку Torx T8, чтобы выкрутить три винта длиной 9,6 мм, крепящие плату антенны к центральному шасси.

Схватите верхний правый угол платы антенны и потяните её прямо от центрального шасси, чтобы отключить.

При сборке выровняйте разъём платы с портом на центральном шасси и нажмите, чтобы подключить обратно.

Используйте отвертку Torx T8, чтобы выкрутить три винта, крепящие разъём кабеля питания к шасси:

Два винта длиной 13,1 мм

Один винт длиной 35 мм

Поднимите разъём питания из его ниши в шасси.

Отстегните и откройте крышку пластиковой направляющей кабеля питания.

Поднимите кабель питания из-под дополнительной секции направляющей кабеля.

Используйте отвертку Torx T8, чтобы выкрутить десять винтов, фиксирующих защитную крышку платы:

Семь винтов длиной 8.7 мм

Два винта длиной 35 мм

Эти винты очень тугие и для их отвинчивания может потребоваться значительная сила.

Один винт длиной 13 мм

Отведите кабель питания в сторону и поднимите защитную крышку платы строго вверх, чтобы снять её.

Откройте крышку пластикового держателя кабеля блока питания.

Всегда тяните за кабели за разъёмы, а не за сами провода.

Сожмите разъём питания блока питания (10‑контактный) пальцами так, чтобы защёлка открылась наружу.

С открытой защёлкой поднимите разъём строго вверх и выньте его из гнезда.

Сожмите пальцами защёлку в центре разъёма соединительного кабеля.

Удерживая защёлку, вставьте плоский конец лопатки между верхней частью гнезда и защёлкой разъёма.

Поверните лопатку, чтобы приподнять разъём из гнезда до тех пор, пока центральная защёлка не освободится.

Пальцами потяните разъём строго вверх и выньте его из гнезда.

При сборке вставьте разъём соединительного кабеля в гнездо и нажмите по обеим кромкам, пока разъём не защёлкнется на месте.

Оттяните резиновый ремешок вниз и от шасси, чтобы разблокировать его.

Снимите ремешок шасси с трёх установочных штырей и отстегните его от боков блока питания.

Вы можете оставить ремешок под шасси или удалить его.

При сборке убедитесь, что выступы в середине ремешка входят в вырезы на ребрах радиатора.

Используйте отвертку Torx T8, чтобы выкрутить три серебристых винта длиной 35 мм от блока питания — оставьте четвёртый чёрный винт на месте.

Возьмитесь за кромки центрального шасси (не за блок питания) и поднимите его с материнской платы и сборки радиатора, продевая соединительный кабель через вырез.

Используйте отвертку Torx T8, чтобы выкрутить винт длиной 5.1 мм, который фиксирует SSD.

После удаления винта SSD приподнимется под небольшим углом.

Возьмитесь за конец SSD и потяните его от разъёма платы M.2, чтобы извлечь.

При сборке вставьте SSD под небольшим углом в разъём платы и закрепите, опустив его в горизонтальное положение и закрепив винтом для SSD.

Сожмите защёлку соединительного кабеля на материнской плате и используйте плоский конец лопатки, чтобы освободить защёлку.

Пальцами потяните разъём строго вверх и выньте его из гнезда.

При сборке вставьте сторону разъёма соединительного кабеля с маркировкой #1—SOC в гнездо так, чтобы защёлка была обращена наружу. Затем нажмите по краям разъёма, пока он не защёлкнется.

Ослабляйте и затягивайте винты прижима APU только по нескольку оборотов за раз, в рисунке "X". Например: верхний левый → нижний правый → верхний правый → нижний левый.

Используйте отвертку Torx T8, чтобы выкрутить четыре винта прижима APU длиной 12.4 мм.

Не двигайте прижим APU в стороны, иначе вы можете повредить хрупкие поверхностно-монтируемые компоненты под ним. Поднимайте только строго вверх.

Пальцами поднимите прижим APU строго вверх и снимите его.

При сборке установите прижим так, чтобы чёрные пластиковые части были обращены к коротким краям материнской платы — пластиковая деталь с круглым отверстием (не овальным) должна быть ближе к разъёму SSD. Используйте эту фотографию как ориентир.

В зависимости от состояния термопасты и термопрокладки плата может быть приклеена к радиаторному блоку. Если плату нельзя легко снять, аккуратно подденьте края платы лопаткой, чтобы отделить её.

Используйте пальцы, чтобы поднять материнскую плату строго вверх и снять её с радиатора.

При сборке аккуратно разместите плату на радиаторе так, чтобы APU был обращён вниз. Помните, что на нижней стороне платы есть оголённая термопаста, поэтому используйте направляющие штифты для правильной ориентации. Если придётся переставлять плату, термопаста может размазаться.

Проверьте состояние термопрокладки — она будет на радиаторе и/или на плате.

Если какие‑либо участки повреждены или высохли, выполните следующие четыре шага, чтобы удалить и заменить их.

Если вы меняете только термопасту, пропустите к этому шагу.

Используйте плоский конец лопатки, чтобы соскрести повреждённую или разрушившуюся термопрокладку.

Будьте осторожны рядом с любыми мелкими поверхностно‑монтируемыми компонентами, которые могут скрываться под термопрокладкой. Работайте медленно, чтобы случайно не оторвать их.

Используйте изопропиловый спирт (>90%) и безворсовую микрофибровую ткань, чтобы удалить остатки термопрокладки.

Если нужно работать рядом с мелкими резисторами, используйте ватные палочки.

Чтобы термопрокладка не прилипала к пальцам, наденьте нитриловые перчатки.

Возьмите небольшой кусок термопрокладки. Ориентируйтесь на размер термопрокладки, которую вы заменяете, чтобы определить необходимое количество.

Скатайте термопрокладку в шарик.

Поместите термопрокладку туда, где была повреждённая прокладка, убедившись, что она расположена по центру компонента — в данном случае микросхемы памяти.

По желанию можно использовать плоский конец лопатки (или входящий в набор аппликатор), чтобы равномерно распределить термопрокладку по поверхности компонента.

При повторном установлении радиатора вы сожмёте термопрокладку, и шарик расплющится и равномерно распределится.

Нанесите несколько капель изопропилового спирта (>90%) на процессор и используйте кофейный фильтр или безворсовую ткань, чтобы удалить остатки.

Если нужно работать рядом с мелкими резисторами, используйте ватные палочки.

Повторите предыдущий шаг для термопасты на радиаторе.

Если термопаста слишком засохла, можно использовать лопатку, чтобы соскрести её с радиатора.

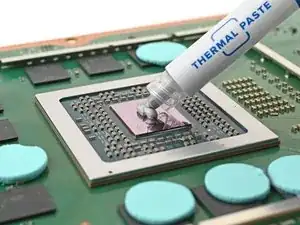

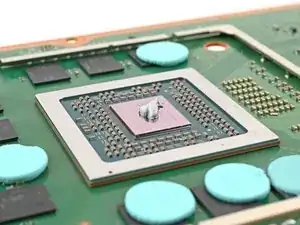

Нанесите небольшую точку термопасты в центр APU.

Соберите устройство в обратном порядке, начиная с этого шага. Установка радиатора на процессор равномерно распределит термопасту (и термопрокладку, если применимо) и соединит обе части.
