Как разобрать и почистить Xbox Series X (цифровая версия)

Перед началом полностью выключите консоль и отключите все кабели.

На задней панели два стикера закрывают винты. Стикеры можно снять без нагрева, однако нагрев облегчает чистое удаление.

Нагрейте iOpener и приложите его к меньшему стикеру в нижней части задней панели на две минуты.

В качестве альтернативы используйте фен для нагрева стикера.

Используя пару загнутых пинцетов, снимите стикер, скрывающий первый винт на задней панели, возле основания.

Используйте iOpener или фен, чтобы нагреть крупный стикер в центре задней панели.

Используйте плоский конец лопатки, чтобы поддеть уголок большого стикера, пока не сможете захватить его тупым пинцетом.

Используйте тупой пинцет, чтобы отклеить стикер и открыть второй винт.

Стикер нужно отделить только настолько, чтобы получить доступ к скрытому винту. Не нужно полностью отрывать его.

Это стикеры, свидетельствующие о нарушении целостности корпуса, однако не беспокойтесь — Microsoft не может юридически аннулировать гарантию, если Вы ничего не повредите. Удачи!

Во время ремонта внимательно храните каждый винт и обязательно возвращайте его на место, чтобы не повредить консоль.

Используйте биту Torx T8, чтобы открутить два винта длиной 7,4 мм, крепящих заднюю панель.

Вставьте плоский конец лопатки в зазор между задней панелью и корпусом с левой стороны у основания.

Подденьте заднюю панель, чтобы освободить её от фиксирующих защёлок.

Вставьте плоский конец лопатки в зазор между задней панелью и корпусом с правой стороны у основания.

Подденьте заднюю панель, чтобы освободить её от фиксирующих защёлок.

Захватите заднюю панель за образовавшийся разъём и потяните её вверх и от корпуса, чтобы отсоединить длинные кромки.

При сборке надавите по краям задней панели, чтобы защёлкнуть её на место.

Задняя панель вставляется в паз в верхней части корпуса.

Наклоните заднюю панель вверх и оттяните её от верхнего края корпуса, чтобы вывести из паза.

Снимите заднюю панель.

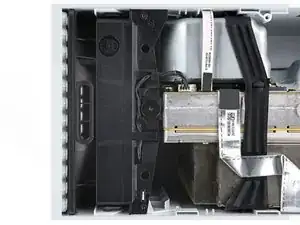

Используйте биту Torx T8, чтобы открутить три винта, крепящих вентилятор к центральному каркасу:

Один плоский винт длиной 10,3 мм

Два винта длиной 9 мм

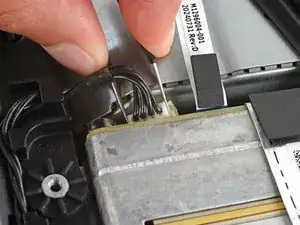

Крепко захватите края разъёма кабеля вентилятора ногтями или парой загнутых пинцетов.

Держите пинцет как можно ближе к разъёму, чтобы лучше захватить.

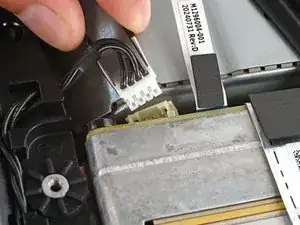

Вытяните разъём прямо из гнезда, чтобы отключить его.

Если возникли трудности, слегка пошевелите разъём из стороны в сторону, чтобы ослабить его.

Всегда тяните за разъёмы кабелей, а не за сами провода.

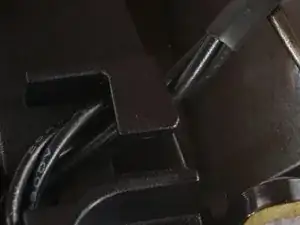

При сборке проложите кабель вентилятора под небольшим направляющим фиксатором на корпусе вентилятора, чтобы он не мешал установке задней панели.

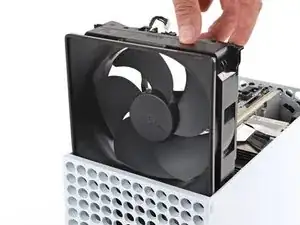

Выдвиньте вентилятор из паза, чтобы снять его.

При сборке помните, что вентилятор устанавливается только в одном положении — убедитесь, что Мастер-чиф смотрит на Вас.

Со временем внутри вентилятора и на его лопастях скапливается пыль.

Воспользуйтесь пинцетом, чтобы удалить свободные волоски и комки пыли с вентилятора.

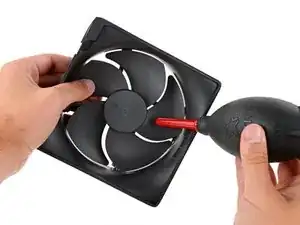

Используйте небольшую грушу для продувки или слабый поток сжатого воздуха, чтобы удалить оставшуюся пыль с вентилятора.

Придерживайте лопасти вентилятора пальцем — так их будет легче очищать.

Если на лопастях вентилятора образовался слой грязи, протрите их влажной тканью, смоченной в мыльной воде, либо салфеткой со спиртом.

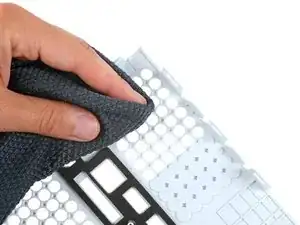

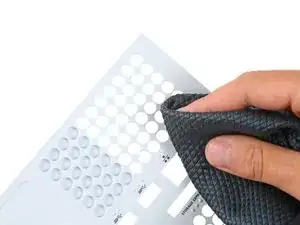

Протрите обе стороны задней панели чистой тканью или микрофиброй.

Консоль Xbox Series X засасывает воздух через большие ребра радиатора, которые со временем могут засориться пылью и мусором.

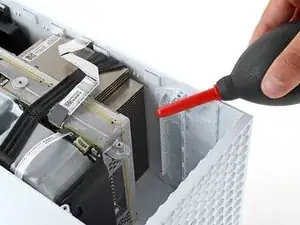

Воспользуйтесь грушей для продувки, чтобы удалить скопившуюся пыль с обеих сторон ребер радиатора.

Если необходимо снять радиатор для более глубокой очистки, выполните инструкции из этого руководства до этапа снятия корпуса.

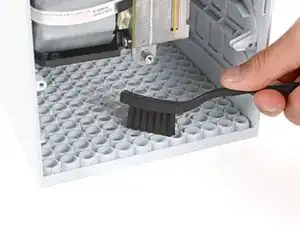

В зависимости от степени загрязнения внутренних частей консоли может понадобиться щетка с мягким ворсом, чтобы удалить больше пыли и грязи.

Очистите труднодоступные участки антистатической щеткой или новой зубной щеткой.

После того как большая часть пыли будет удалена, продуйте её из корпуса с помощью груши.

Напоминание: используйте это время, чтобы очистить другие загрязненные внутренние поверхности перед тем, как собрать консоль. Хороших Вам игр!
