Снятие кожуха USB-платы

Перед началом полностью выключите консоль и отключите все кабели.

Две наклейки закрывают винты на задней панели. Вы можете снять наклейки без нагрева, но нагрев значительно облегчает их аккуратное удаление.

Нагрейте iOpener и приложите его к меньшей наклейке у нижней части задней панели на две минуты.

В качестве альтернативы можно использовать фен для нагрева наклейки.

Используйте пару наклонных пинцетов, чтобы снять наклейку, скрывающую первый винт на задней панели, рядом с основанием.

Используйте iOpener или фен, чтобы прогреть большую наклейку в центре задней панели.

Используйте плоский конец лопатки, чтобы поддеть угол большой наклейки, пока её не удастся захватить тупыми пинцетами.

Снимите наклейку тупыми пинцетами, чтобы открыть второй винт.

Нужно только отогнуть наклейку настолько, чтобы получить доступ к скрытому винту. Полностью снимать её не требуется.

Технически это пломбировочные наклейки, но не волнуйтесь — Microsoft не может законно аннулировать вашу гарантию, пока вы ничего не повредите. Удачи!

Во время ремонта отслеживайте каждый винт и убедитесь, что он возвращается на то же место, чтобы избежать повреждения консоли.

Используйте Torx‑отвёртку T8, чтобы выкрутить два винта длиной 7.4 мм, крепящие заднюю панель.

Вставьте плоский конец лопатки в зазор между задней панелью и корпусом, ближе к левой стороне основания.

Подденьте заднюю панель, чтобы освободить её от крепёжных защёлок.

Вставьте плоский конец лопатки в зазор между задней панелью и корпусом, ближе к правой стороне основания.

Подденьте заднюю панель, чтобы освободить её от крепёжных защёлок.

Возьмитесь за заднюю панель в образовавшемся отверстии и потяните её вверх и от корпуса, чтобы отщёлкнуть длинные кромки.

При сборке нажимайте по краям задней панели, чтобы защёлкнуть её на место.

Задняя панель вставляется в паз в верхней части корпуса.

Наклоните заднюю панель вверх и оттяните её от верхнего края корпуса, чтобы освободить из паза.

Снимите заднюю панель.

Используйте Torx‑отвёртку T8, чтобы выкрутить три винта, крепящие вентилятор к центральному шасси:

Один «панкейк» винт длиной 10.3 мм

Два винта длиной 9 мм

Используйте ногти или пару наклонных пинцетов, чтобы крепко захватить кромки разъёма кабеля вентилятора.

Держите пинцеты ближе к разъёму для лучшего захвата.

Вытяните разъём прямо из гнезда, чтобы отключить его.

Если возникают трудности, аккуратно покачайте разъём из стороны в сторону, чтобы ослабить его.

Всегда тяните за разъёмы, а не за провода.

При сборке проложите кабель вентилятора под маленькой направляющей на корпусе вентилятора, чтобы он не мешал задней панели.

Сдвиньте вентилятор из посадочного места, чтобы вынуть его.

При сборке:

Перед установкой вентилятора убедитесь, что он чист! Используйте воздуходувку или баллончик со сжатым воздухом, чтобы удалить пыль и мусор, и протрите вентилятор чистой тканью.

Удерживайте лопасти вентилятора пальцем — так их легче чистить.

Обратите внимание, что вентилятор можно установить только в одном положении — убедитесь, что Мастер Чиф обращён к вам.

Используйте плоский конец лопатки, чтобы поддеть фиксирующую защёлку, удерживающую основание к корпусу.

Удерживайте защёлку открытой для следующего шага.

Держа защёлку в открытом положении, хватом за основание поверните его против часовой стрелки, чтобы разблокировать от корпуса.

Снимите основание.

При сборке вставьте выступы основания в их отверстия в корпусе и поверните по часовой стрелке, пока основание не защёлкнется во внутренней фиксирующей защёлке.

Когда оно зафиксировано, строка Hello from Seattle будет параллельна сторонам устройства.

Ленточные кабели и их разъёмы крайне хрупкие, поэтому всегда аккуратно открывайте фиксирующие защёлки и медленно тяните кабели.

Используйте лопатку, чтобы поднять металлическую фиксирующую защёлку на ленточном кабеле USB‑порта.

При сборке аккуратно защёлкните металлическую фиксирующую защёлку обратно после вставки кабеля.

Кабель USB‑порта закреплён на шасси двумя кусочками слабого клея.

Используйте iOpener или фен, чтобы нагреть кабель USB‑порта.

Подведите медиатор под кабель USB‑порта, чтобы отделить клей, его фиксирующий.

При сборке используйте тонкий двусторонний скотч для закрепления кабеля. Если на нём остался клей и он ещё липкий — можно использовать повторно. Если у вас новый кабель, проверьте наличие заранее установленного клея и снимите защитные плёнки.

Пинцетом аккуратно потяните вверх за чёрную пластиковую тягу, чтобы отключить кабель USB‑порта.

Тяните только за тягу, а не за сам кабель.

Отведите кабель USB‑порта в сторону от шасси.

Используйте заострённый конец лопатки, чтобы нажать на металлическую защёлку сбоку разъёма платы кабеля кнопки питания.

Удерживая металлическую защёлку нажатой, используйте пинцет, чтобы потянуть вверх за тягу и отсоединить кабель кнопки питания от центрального шасси.

Тяните только за тягу, а не за сам кабель.

Не тяните за кабель без нажатия металлической защёлки — вы рискуете повредить кабель или разъём.

При сборке кабель должен слегка «щёлкнуть» при вставке на место.

Используйте отвёртку T8 Torx, чтобы вывернуть три зелёных винта длиной 7,4 мм, крепящих сборку центрального шасси к корпусу.

Сборка центрального шасси выровнена относительно дна корпуса направляющими штырями. Эти штыри должны выйти из своих пазов, чтобы шасси можно было поднять.

Возьмитесь за шасси и потяните его к верхней части корпуса, освобождая направляющие штыри из корпуса.

Используйте обе руки, чтобы вынуть шасси из корпуса.

При сборке:

Проследите, чтобы ни один из ленточных кабелей не был зажат при опускании центрального шасси в корпус.

Используйте направляющие штыри и вырезы для правильной ориентации шасси в корпусе:

Два штыря на шасси с вырезами внизу корпуса.

Три штыря в корпусе с вырезами на шасси.

Осторожно положите шасси стороной радиатора вниз на чистую рабочую поверхность.

При сборке: в этот момент хорошо очистить ребра радиатора от пыли, грязи или мусора, который мог накопиться со временем. Используйте грушу для выдувания или сжатый воздух для очистки ребер.

Кабель платы USB приклеен к корпусу кусочками слабого клея.

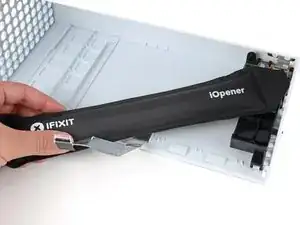

Используйте iOpener или фен, чтобы нагреть кабель платы USB.

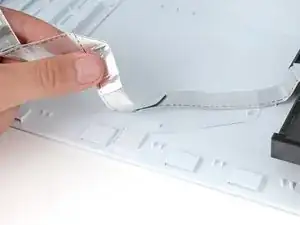

Подденьте участок кабеля платы USB у внешнего края корпуса, чтобы отделить клей.

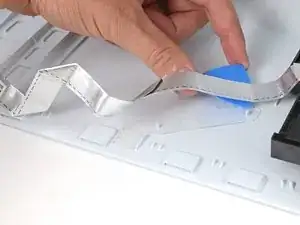

Подведите медиатор под участок кабеля, ближайший к плате, чтобы отделить клей.

При сборке используйте тонкий двусторонний скотч для закрепления кабеля. Если на нём остался клей и он ещё липкий — можно использовать повторно. Если у вас новый кабель, проверьте наличие заранее установленного клея и снимите защитные плёнки.

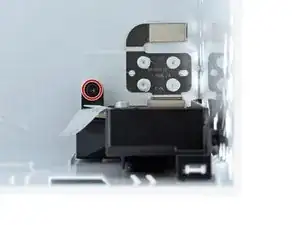

Используйте отвёртку T8 Torx, чтобы вывернуть два винта длиной 8,9 мм, крепящих корпус платы USB:

Один винт внутри корпуса

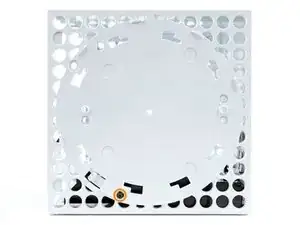

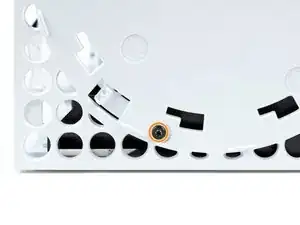

Один винт на дне корпуса (там, где было основание)

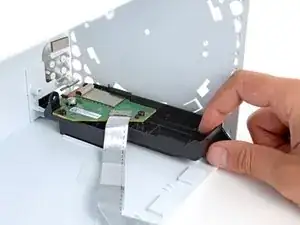

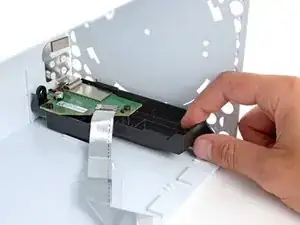

Сдвиньте корпус платы USB пальцами из‑под металлической защёлки, которая фиксирует его в корпусе.

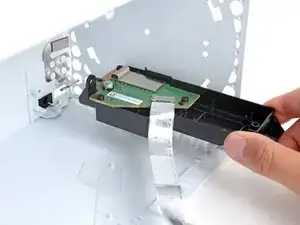

Снимите корпус платы.

При сборке:

Убедитесь, что кнопка Pair правильно ориентирована и полностью вставлена в гнездо.

Плотно сдвиньте корпус платы в положение, пока он не защёлкнется под металлической защёлкой.
