Замена платы кнопки питания Xbox Series X 2TB Galaxy Black

Поднимите виброизолятор оптического привода, чтобы снять его.

Виброизолятор удерживает боковые стороны оптического привода с помощью силиконовых накладок, поэтому вам, возможно, придётся «пошагово» снять изолятор с привода, чтобы освободить каждую сторону.

При сборке убедитесь, что виброизолятор прижат и охватывает оба края оптического привода, чтобы он прилегал заподлицо с остальной частью центрального шасси.

Используйте пару тупых пинцетов, чтобы захватить края разъёма питания оптического привода и потянуть вверх, чтобы отключить его от привода.

Всегда тяните за разъёмы кабелей, а не за сами провода.

Используйте пальцы, чтобы потянуть вверх и отключить кабель данных от оптического привода.

Захватите верхний край оптического привода и вытащите его из посадочного места в корпусе, чтобы снять.

При сборке совместите направляющие штифты на нижнем крае оптического привода с направляющими отверстиями на дне корпуса.

Если привод установлен со смещением, верхний виброизолятор не сможет правильно устанавливаться, и механизм чтения дисков будет смещён относительно передней панели консоли.

Ленты кабелей и их разъёмы чрезвычайно хрупки, поэтому всегда аккуратно открывайте фиксаторы и медленно вытягивайте кабели.

Используйте плоский конец лопатки, чтобы отогнуть металлическую фиксирующую пластину на лентовом кабеле USB‑порта.

При сборке аккуратно защёлкните металлическую фиксирующую пластину на место после вставки кабеля.

Используйте пинцет, чтобы потянуть вверх чёрную пластиковую язычковую петельку, чтобы отключить кабель USB‑порта.

Тяните только за язычок, а не за сам кабель.

Если кабель USB‑порта приклеен к металлическому шасси, примените iOpener или фен, чтобы нагреть кабель. В зависимости от модели Xbox вам также может понадобиться поддеть кабель лезвием для открывания, чтобы отделить клей.

Используйте заострённый конец лопатки, чтобы нажать на металлическую защёлку сбоку разъёма платы кабеля кнопки питания.

С зажатой металлической защёлкой используйте пинцет, чтобы потянуть вверх за язычок и отключить кабель кнопки питания от центрального шасси.

Тяните только за язычок, а не за сам кабель.

Не тяните за кабель без нажатия металлической защёлки, иначе вы рискуете повредить кабель или разъём.

При сборке кабель должен легко «щёлкнуть» при вставке на место.

Используйте отвёртку Torx T8, чтобы вывернуть три винта длиной 7.4 мм, крепящие узел центрального шасси к корпусу.

Осторожно отогните заклеенный лентовый кабель USB‑порта с радиатора.

В зависимости от модели Xbox клей может находиться на нижней стороне кабеля. В этом случае примените iOpener или фен, чтобы нагреть кабель.

Узел центрального шасси выровнен относительно дна корпуса с помощью направляющих штифтов. Эти штифты должны выйти из своих пазов, чтобы шасси можно было поднять.

Возьмитесь за шасси и потяните его в сторону верхней части корпуса, отсоединив направляющие штифты от корпуса.

Используйте обе руки, чтобы вынуть шасси из корпуса.

При сборке убедитесь, что ни один из лентовых кабелей не зажат при опускании центрального шасси в корпус.

Осторожно положите шасси радиатором вниз на чистую рабочую поверхность.

При сборке это хорошее место для очистки ребер радиатора от пыли, грязи или мусора, которые могли накопиться со временем. Используйте воздуходувку для пыли или баллончик со сжатым воздухом, чтобы прочистить ребра.

Кабель кнопки питания приклеен к корпусу кусочками слабого клея.

Используйте iOpener или фен, чтобы нагреть кабель кнопки питания.

Будьте очень осторожны при отрыве кабеля возле места его подключения к плате. Отклеивайте аккуратно и при затруднениях подденьте кабель лезвием для открывания, чтобы отделить клей.

Используйте пальцы, чтобы оторвать кабель кнопки питания и полностью отделить его от корпуса.

При сборке используйте тонкий двусторонний скотч, чтобы закрепить кабель. Если на кабеле остался клей и он ещё липкий, вы можете использовать его повторно. Если у вас новый кабель, проверьте наличие заранее установленных полосок клея и снимите защитные плёнки.

Используйте отвёртку Torx T8, чтобы вывернуть четыре винта длиной 5.5 мм, крепящие плату кнопки питания.

Снимите плату кнопки питания.

Проверьте, поставляется ли ваша запасная плата кнопки питания с кабелем. Если нет, выполните два следующих шага, чтобы снять и перенести оригинальный кабель.

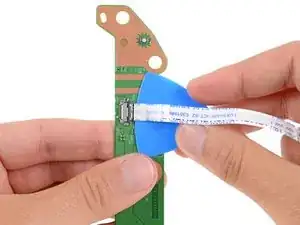

Осторожно подденьте кабель лопаткой для вскрытия под платой, чтобы отделить удерживающий его клей.

Если возникают трудности, нагрейте кабель при помощи iOpener или фена.

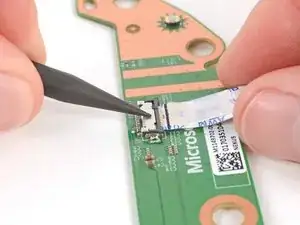

Используйте заострённый конец лопатки, чтобы надавить на металлическую защёлку в разъёме платы кабеля кнопки питания.

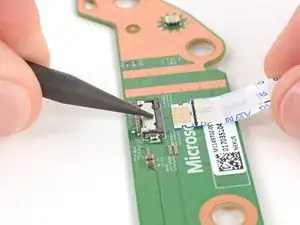

Удерживая металлическую защёлку нажатой, пальцами или пинцетом вытяните кабель из гнезда.

Тяните только за язычок для вытяжки, а не за сам кабель.

Не тяните за кабель, не нажав металлическую защёлку, иначе вы можете повредить кабель или разъём.

При обратной сборке кабель должен лёгким «щёлчком» зафиксироваться при вставке.
