Замена южного мостa (Southbridge) Xbox Series X 2TB Galaxy Black
Используйте это руководство для замены платы южного моста на Xbox Series X (версия 2TB Galaxy Black).
Прежде чем начать, полностью выключите питание и отключите все кабели от консоли. Помните о соблюдении общих мер по защите от электростатического разряда (ESD) во время ремонта консоли.
Шаг 1


Прежде чем начать, полностью выключите питание и отключите все кабели от консоли.
Используйте пинцет, чтобы снять наклейку, скрывающую первый винт на задней панели, рядом с основанием.
Шаг 2


Для более чистого снятия нагрейте наклейку с помощью iOpener или фена.
Используйте тупой пинцет, чтобы отогнуть большую наклейку на задней панели и открыть доступ ко второму винту.
Вам нужно отогнуть наклейку только настолько, чтобы получить доступ к скрытому винту. Снимать её полностью не требуется.
Технически это наклейки, указывающие на вскрытие, но не переживайте — Microsoft не может законно аннулировать вашу гарантию, если вы ничего не повредите. Удачи!
Шаг 3

Используйте Torx‑отвёртку T8, чтобы выкрутить два винта длиной 7.4 мм, крепящих заднюю панель.
В ходе ремонта отслеживайте каждый винт и возвращайте его на то же место, чтобы избежать повреждений консоли.
Шаг 4


Вставьте плоский конец лопатки (spudger) в зазор между задней панелью и корпусом, около левой стороны основания.
Подденьте заднюю панель, чтобы освободить её из защёлок.
Шаг 5

Вставьте плоский конец лопатки в зазор между задней панелью и корпусом, около правой стороны основания.
Подденьте заднюю панель, чтобы освободить её из защёлок.
Шаг 6


Схватите заднюю панель за образовавшийся проём и потяните её вверх и от корпуса, чтобы отщёлкнуть длинные кромки.
При сборке нажимайте вдоль кромок задней панели, чтобы защёлкнуть её на место.
Шаг 7


Задняя панель вставляется в зазор в верхней части корпуса.
Наклоните заднюю панель вверх и оттяните её от верхнего края корпуса, чтобы освободить из зазора.
Снимите заднюю панель.
Шаг 8

Используйте Torx‑отвёртку T8, чтобы выкрутить три винта, крепящие вентилятор к центральной раме:
Один плоский винт длиной 10.5 мм
Два винта длиной 8.8 мм
Шаг 9


Возьмите коннектор кабеля вентилятора за кромки пальцами или тупым пинцетом и потяните вверх, чтобы отсоединить его от центральной рамы.
Всегда тяните за разъёмы кабелей, а не за провода.
При сборке уложите кабель вентилятора под его маленькую направляющую на кожухе вентилятора, чтобы он не мешал задней панели.
Шаг 10

Выдвиньте вентилятор из его посадочного места, чтобы вынуть его.
При установке обратите внимание: вентилятор можно установить только одним способом — убедитесь, что Мастер Чиф обращён к вам лицом.
Если вы заменяете вентилятор, новый вентилятор может не включать пластиковый монтажный кронштейн, который прикреплён к вентилятору четырьмя винтами Torx T10. Это не показано в данном руководстве.
Шаг 11

Используйте плоский конец лопатки, чтобы поднять фиксирующую защёлку, удерживающую основание в корпусе.
Шаг 12


Держа защёлку поднятой, схватите основание и поверните против часовой стрелки, чтобы разблокировать его от корпуса.
Снимите основание.
При сборке вставьте выступы основания в соответствующие отверстия корпуса и поворачивайте по часовой стрелке, пока основание не защёлкнется во внутренней фиксирующей защёлке.
В заблокированном положении строка «Hello from Seattle» будет параллельна сторонам устройства.
Шаг 13

Используйте Torx‑отвёртку T8, чтобы выкрутить два винта длиной 8.8 мм, крепящих демпфер вибрации оптического привода к корпусу: один в основании и один сверху демпфера.
Шаг 14


Поднимите демпфер вибрации оптического привода, чтобы снять его.
Демпфер фиксируется по бокам оптического привода силиконовыми прокладками, поэтому может потребоваться «постепенно» сдвигать демпфер, чтобы снять его с каждой стороны.
При сборке убедитесь, что демпфер плотно задвинут и обхватывает оба края оптического привода, чтобы он сидел заподлицо с остальной частью центральной рамы.
Шаг 15


Используйте пару притуплённых пинцетов, чтобы зажать кромки разъёма питания оптического привода и потянуть вверх, чтобы отсоединить его от привода.
Всегда тяните за кабели за их разъёмы, а не за сами провода.
Используйте пальцы, чтобы потянуть вверх и отсоединить кабель данных от оптического привода.
Шаг 16

Возьмитесь за верхнюю кромку оптического привода и потяните его из гнезда в корпусе, чтобы извлечь.
При сборке совместите штифты на нижней кромке оптического привода с направляющими отверстиями на дне корпуса.
Если привод стоит неверно, верхний виброизолятор не сможет быть установлен правильно, а считыватель дисков будет смещён относительно передней панели консоли.
Шаг 17


Ленточные кабели и их разъёмы крайне хрупкие, поэтому всегда аккуратно открывайте запорные язычки и медленно вытягивайте кабели.
Используйте плоский конец лопатки, чтобы откинуть металлический запорный язычок на ленточном кабеле USB-порта.
При сборке аккуратно защёлкните металлический запорный язычок обратно после вставки кабеля.
Шаг 18

Используйте пинцет, чтобы потянуть вверх за чёрную пластиковую тягу и отсоединить кабель USB-порта.
Тяните только за тягу, а не за сам кабель.
Если кабель USB-порта прилип к металлическому шасси, используйте iOpener или фен, чтобы нагреть кабель. В зависимости от модели Xbox может понадобиться поддеть кабель лопаткой, чтобы отделить клей.
Шаг 19


Используйте заострённый конец лопатки, чтобы надавить на металлический язычок на боковой стороне платного разъёма кабеля кнопки питания.
Удерживая металлический язычок нажатым, используйте пинцет, чтобы потянуть за тягу вверх и отсоединить кабель кнопки питания от центрального шасси.
Тяните только за тягу, а не за сам кабель.
Не тяните за кабель без нажатия металлического язычка, иначе вы рискуете повредить кабель или разъём.
При сборке кабель должен легко «щёлкнуть» при вставке.
Шаг 20

Используйте отвёртку Torx T8, чтобы выкрутить три винта длиной 7,4 мм, фиксирующие сборку центрального шасси к корпусу.
Шаг 21

Шаг 22


Сборка центрального шасси выровнена по нижней части корпуса направляющими штифтами. Эти штифты должны выйти из своих пазов, чтобы шасси можно было поднять.
Возьмите шасси и потяните его к верхней части корпуса, отвязывая направляющие штифты от корпуса.
Используйте обе руки, чтобы вытащить шасси из корпуса.
При сборке убедитесь, что ни один из ленточных кабелей не защемлён при опускании центрального шасси в корпус.
Шаг 23

Аккуратно положите шасси радиатором вниз на чистую рабочую поверхность.
При сборке это хорошее место для очистки рёбер радиатора от пыли, грязи или мусора. Используйте воздуходувку или сжатый воздух, чтобы прочистить рёбра.
Шаг 24

Используйте отвёртку Torx T8, чтобы выкрутить три винта длиной 9,6 мм, крепящие плату антенны к центральному шасси.
Шаг 25


Возьмитесь за верхний правый угол платы антенны и потяните её прямо от центрального шасси, чтобы отсоединить.
При сборке совместите разъём платы с портом на центральном шасси и нажмите для повторного подключения.
Шаг 26

Используйте отвёртку Torx T8, чтобы выкрутить три винта, фиксирующие порт питания к шасси:
Два винта длиной 13,1 мм
Один винт длиной 35 мм
Шаг 27

Поднимите разъём питания из его выемки в шасси.
Шаг 28

Отщелкните и откройте крышку пластикового направляющего для кабеля питания.
Шаг 29

Поднимите кабель питания из-под дополнительного участка направляющей кабеля.
Шаг 30

Используйте отвертку Torx T8, чтобы вынуть десять винтов, закрепляющих экран платы:
Семь винтов длиной 8.7 мм
Два винта длиной 35 мм
Эти винты затянуты очень крепко и могут потребовать значительных усилий для ослабления.
Один винт длиной 13 мм
Шаг 31


Отведите кабель питания в сторону и поднимите экран платы строго вверх, чтобы снять его.
Шаг 32


Откройте крышку пластиковой направляющей кабеля блока питания.
Шаг 33


Всегда тяните кабели за их разъемы, а не за проводники.
Сожмите пальцами двухконтактный разъем питания блока питания так, чтобы защёлка разъёма открылась наружу.
Когда защёлка открыта, поднимите разъём строго вверх и выведите его из гнезда.
Шаг 34


Повторите предыдущий шаг, чтобы отсоединить 10‑контактный разъём блока питания.
Шаг 35


Сдвиньте конец резинового ремешка вниз и от корпуса, чтобы отпустить защёлку.
Шаг 36


Снимите ремешок корпуса с трёх направляющих и отстегните его от боков блока питания.
Ремешок можно оставить под корпусом или удалить.
При сборке убедитесь, что выступы в середине ремешка входят в вырезы на ребрах радиатора.
Шаг 37

Используйте отвертку Torx T8, чтобы вынуть четыре винта, фиксирующие углы блока питания:
Три серебристых винта длиной 35 мм
Один чёрный винт длиной 8.7 мм
Шаг 38

Поднимите блок питания строго вверх и снимите его.
Шаг 39

Используйте отвертку Torx T8, чтобы вынуть три винта длиной 8.7 мм, фиксирующие плату антенны Wi‑Fi.
Шаг 40


Не поднимайте плату антенны, пока она полностью не отключена.
Возьмите плату антенны и потяните её прямо от центрального корпуса, чтобы отсоединить.
Снимите плату антенны.
При сборке совместите разъём платы с портом на центральном корпусе и нажмите для подключения.
Шаг 41

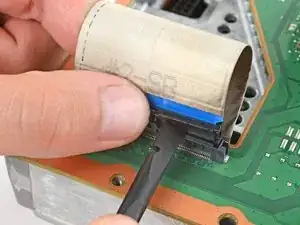

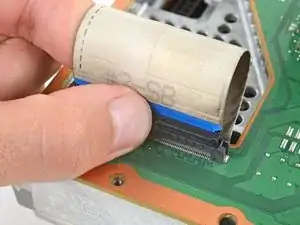

Сожмите пальцами защёлку в центре разъёма межсоединительного кабеля.
Удерживая защёлку, вставьте плоский конец лопатки между верхней частью гнезда и защёлкой разъёма.
Поверните лопатку, чтобы поднять разъём из гнезда, пока фиксация в центре не отщёлкнется.
Шаг 42

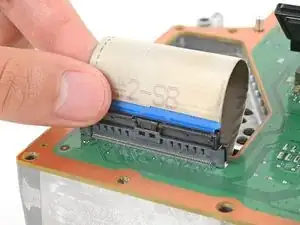

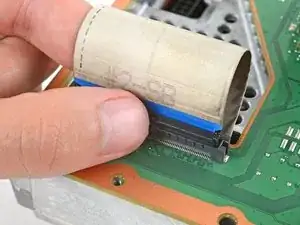

Пальцами потяните разъём строго вверх и выведите его из гнезда.

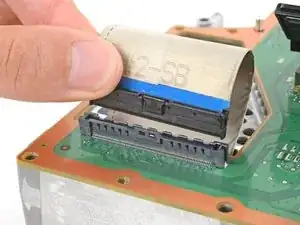

При сборке вставьте разъём межсоединительного кабеля в гнездо и нажмите по обоим краям, пока разъём не зафиксируется.
Шаг 43

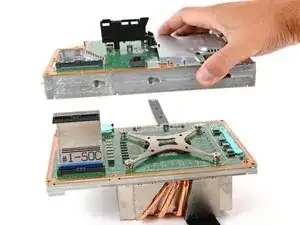

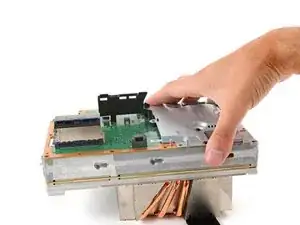

Снимите центральный корпус с платы и сборки радиатора, пропуская межсоединительный кабель через вырез.
Шаг 44

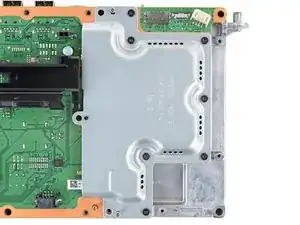

Используйте отвертку Torx T8, чтобы вынуть семь винтов длиной 8.7 мм, фиксирующих экран южного мостика.
Шаг 45

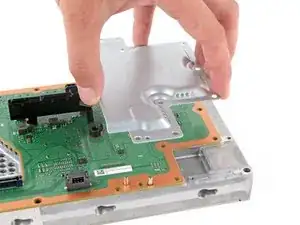

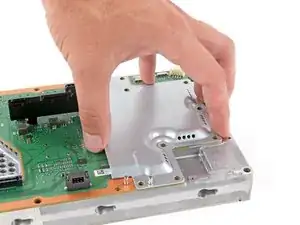

Снимите экран платы.
Шаг 46

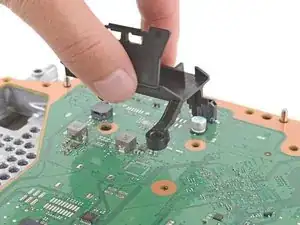

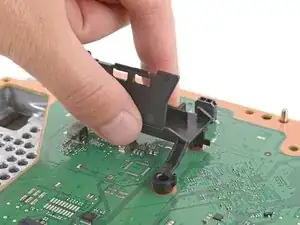

Поднимите и снимите направляющую кабеля блока питания с платы южного мостика.

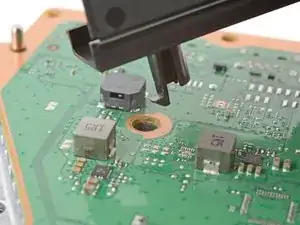

При сборке сначала вставьте стойку с защёлкой в её отверстие под винт, прежде чем выравнивать остальную часть направляющей кабеля.
Шаг 47

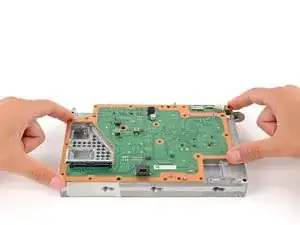

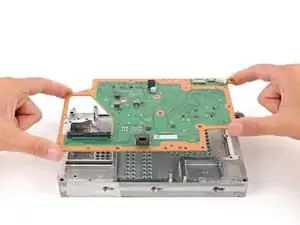

Снимите плату южного мостика с центрального корпуса.
Заключение
Для повторной сборки устройства выполните эти действия в обратном порядке.
Отнесите электронные отходы на переработку в организацию, сертифицированную по стандарту R2 или e‑Stewards.
Ремонт не удался? Попробуйте базовую диагностику или обратитесь за помощью к сообществу ответов Xbox Series X.
Перевод руководства с ifixit.com
