Замена нижнего ЖК-экрана и сенсорного экрана New Nintendo 3DS XL 2015

Перед началом убедитесь, что устройство выключено. Невыполнение этого требования может привести к электрическому удару или повреждению устройства.

Положите 3DS отверстием вниз. Удалите картридж с игрой, наушники, кабель зарядки, стилус и любые другие подключенные предметы.

С помощью отвертки JIS #0 отпустите два черных винта на задней панели.

Винты удерживаются фиксирующими шайбами и не должны быть полностью выкручены.

После ослабления винтов аккуратно приподнимите заднюю крышку.

Батарея находится с левой стороны 3DS — чтобы снять её, воспользуйтесь небольшим зазором в верхней средней части и подденьте вверх неметаллическим острым инструментом.

Извлеките SD-карту, нажав на неё ногтем до щелчка и частичного выталкивания, затем извлеките карту.

С помощью отвертки JIS #00 выкрутите шесть винтов длиной 6 мм по краям вторичной крышки.

Пинцетом аккуратно выньте резиновые уплотнители, расположенные в верхней части 3DS. Их снятие откроет еще два винта длиной 6 мм. Удалите эти винты также отверткой JIS #000.

Чтобы отделить крышку, аккуратно приподнимите её и отведите от петель (чтобы освободить разъем для наушников), затем поверните крышку к петлям, чтобы обнажить цепи.

Пока не снимайте крышку полностью, иначе Вы можете повредить тонкий ленточный кабель, который всё ещё соединяет её с платой.

С помощью пинцета подденьте два защелкивающихся разъема, фиксирующих ленточные кабели кнопок L/R/ZL/ZR к материнской плате. Теперь Вы можете полностью снять заднюю крышку и отложить её в сторону.

Пинцетом отогните маленькую шарнирную защелку, чтобы разблокировать ZIF-разъем, закрепляющий ленточный кабель аналогового стикера.

Кабель складывается и входит в ZIF-разъем слева, но защелка разъема поднимается с правой стороны. Частая ошибка — тянуть с той же стороны, где находится кабель, что может сломать разъем.

Выдвиньте ленточный кабель из ZIF-разъема.

Возможно, будет проще сначала открутить и снять сам стикер, а затем отсоединить кабель. Аналогично при установке можно сначала подключить кабель, а затем установить стикер на место.

Отверткой JIS #000 выкрутите два винта 8 мм, фиксирующие аналоговый стикер.

Поднимите корпус аналогового стикера вверх, чтобы снять его. Присутствует некоторое трение, но прилагать чрезмерную силу не требуется.

Найдите золотой терминальный разъем с красным проводом в верхнем левом углу материнской платы. Пальцами аккуратно потяните разъем строго вверх, чтобы снять его.

Пинцетом отсоедините одиночный ленточный разъем.

Не повторяйте нашу ошибку — будьте очень осторожны и не тяните за красный провод.

Пинцетом аккуратно вытяните четыре отмеченных ленточных кабеля из ZIF-разъемов по бокам материнской платы.

Эти ZIF-разъемы удерживаются трением и не имеют замков — поднимание их защелок сломает их!

Три ленточных разъема имеют пластиковые прижимные планки, которые закрывают кабель, чтобы предотвратить соскальзывание. С помощью пинцета отогните их перед извлечением кабеля.

Один из этих разъемов также может иметь пластиковую прижимную планку, но она отличается от остальных и больше похожа на ту, что используется для аналогового стикера. Аккуратно поднимите планку с той стороны, которая противоположна ленточному кабелю, чтобы извлечь кабель.

Ранее этот разъем был указан среди тех, у которых нет замков, однако на большинстве устройств он всё-таки имеет замок. Попытка снять или вставить этот кабель без разблокировки повредит кабель и потребует замены дигитайзера сенсорного экрана. К счастью, ЖК-экран использует другие ZIF-разъемы, так что он останется цел.

Если на Вашем устройстве этот разъем действительно не имеет замка, не поднимайте планку! Она должна легко подняться; если этого не происходит, вероятно, она не предназначена для блокировки и держит кабель только трением. В таком случае аккуратно вытяните кабель из разъема.

При сборке устройства убедитесь, что прижимные планки ZIF-разъемов опущены обратно.

Хотя в этой фотографии считыватель SD-карт показан снятым, его удаление является необязательным для извлечения материнской платы.

Отверткой JIS #000 выкрутите шесть винтов 4 мм вдоль краев материнской платы.

Осторожно поверните материнскую плату на 90 градусов в сторону петель, чтобы открыть доступ к двум дополнительным ZIF-коннекторам на нижней стороне платы.

Оба имеют защёлки, которые нужно поднять. Левая, более длинная защёлка — чёрная; правая, более короткая — белая. Поднимите флажки, вытащите плоские шлейфы и извлеките материнскую плату.

Обратите внимание на направление вставки шлейфов в коннекторы: они разные — особенно более длинный шлейф дисплея, которому для работы верхнего экрана требуется, чтобы контакты были направлены вниз, а чёрная пластиковая часть — вверх.

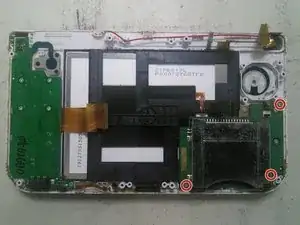

С помощью отвертки JIS #000 выкрутите три винта.

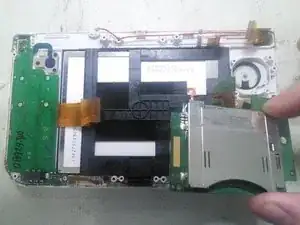

Далее снимите картридер для игровых карт, поднимя его вверх.

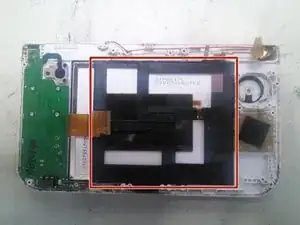

Деталь, отмеченная красным, — опорный кронштейн антенны NFC. Её необходимо снять перед работой с узлом ЖК/цифрового сенсора.

Освободите пластиковые фиксирующие клипсы антенны NFC тонким инструментом сверху и снизу. Затем отсоедините её.

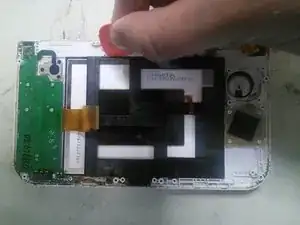

Вставьте плоский инструмент между чёрной опорой ЖК/цифрового модуля и корпусом консоли, затем аккуратно приподнимите. Далее подложите лопатку для открывания, чтобы зафиксировать положение.

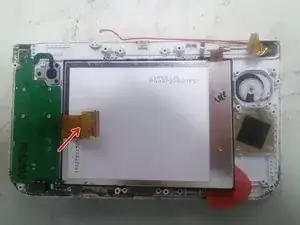

Шлейф, указанный красной стрелкой, не является серьёзным препятствием, но за ним следует внимательно следить, чтобы не повредить при этом шаге.

Далее вы можете либо поднять весь модуль снизу, подталкивая вверх, либо продолжать обход по периметру, отщёлкивая весь узел и извлекая его.

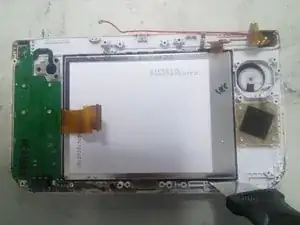

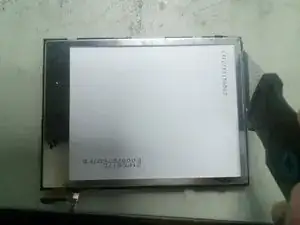

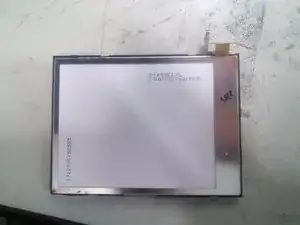

Просуньте тонкий лопаточный инструмент между ЖК-панелью и чёрной рамкой всего дисплея, затем аккуратно приподнимите. ЖК-панель вынимается без применения силы.

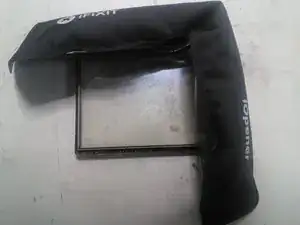

Нагрейте кромки сенсорного стекла, чтобы его было легче отделить, затем аккуратно поднимите его снизу пальцами и снимите.
