Замена кнопок A, B, X, Y, Start или Select на New Nintendo 3DS XL 2015

Перед продолжением убедитесь, что устройство отключено. Несоблюдение этого требования может привести к поражению электрическим током или повреждению устройства.

Положите 3DS вверх тормашками. Удалите игровую карту, наушники, кабель зарядки, стилус или любые другие аксессуары, подключённые к устройству.

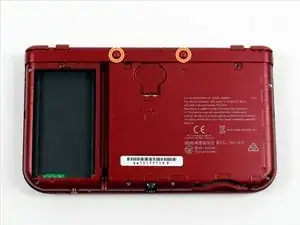

С помощью отвертки JIS #0 ослабьте два чёрных винта на задней панели.

Винты удерживаются стопорными шайбами и не должны полностью извлекаться.

После ослабления винтов подденьте заднюю крышку и снимите её.

Аккумулятор находится с левой стороны 3DS — чтобы снять его, воспользуйтесь небольшим зазором в верхней средней части и поднимите вверх неметаллическим острым инструментом.

Извлеките SD-карту, нажав на неё ногтем до щелчка и частичного выступания, затем вытяните её.

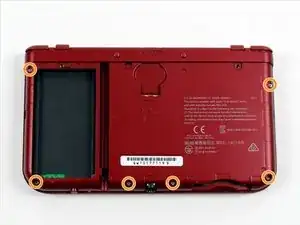

Снимите шесть винтов длиной 6 мм на дополнительной панели с помощью отвертки JIS #000.

Не царапайте и не сгибайте ленту шлейфа во время этой операции! Это может полностью повредить шлейф или сделать его неработоспособным.

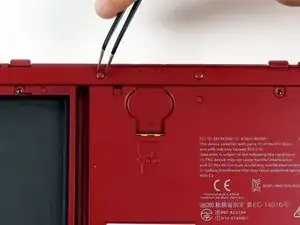

Снимите две верхние резиновые прокладки, расположенные по обе стороны порта зарядки.

С помощью отвертки JIS #00 аккуратно отвинтите два вскрывшихся винта длиной 6 мм.

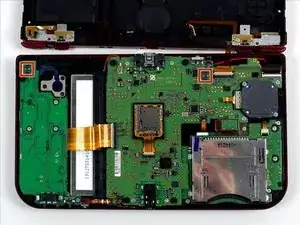

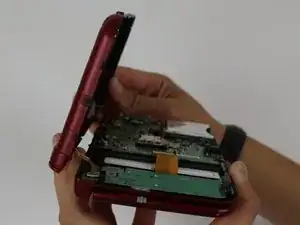

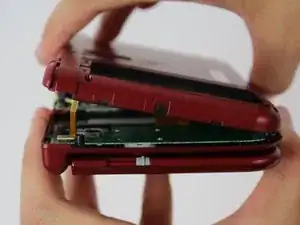

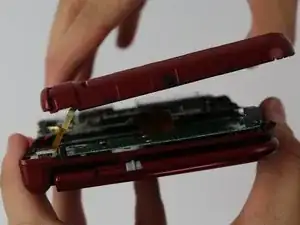

Чтобы снять крышку, осторожно приподнимите её и отведите от петель (чтобы освободить разъём для наушников), затем поверните крышку к петлям, чтобы обнажить печатные платы.

Используйте неметаллические пинцеты, чтобы отсоединить два ленточных коннектора, соединяющие кнопки L/R/ZL/ZR на крышке с материнской платой, затем полностью снимите крышку. Или используйте плоский конец лопатки, чтобы отщелкнуть их.

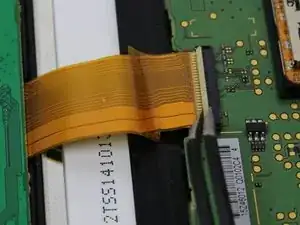

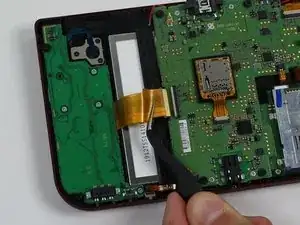

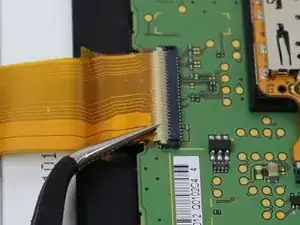

Найдите ленточный разъём между материнской платой и левой платой (он должен быть самым широким) и с помощью пинцета или плоского конца лопатки осторожно приподнимите защёлку ZIF вверх.

Ленту можно вынуть неметаллическими пинцетами, вытянув параллельно плате.

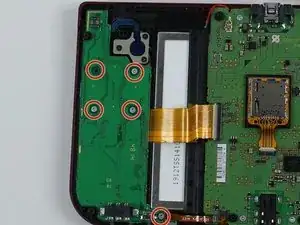

Далее найдите пять винтов длиной 3 мм на левой плате и удалите их с помощью отвертки JIS #000.

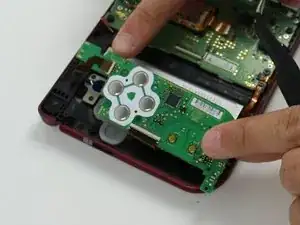

Осторожно переверните плату и с помощью пинцета снимите синий-чёрный шлейф, расположенный под ней.

Если кнопки ABXY не работают, можно снять прозрачную наклейку с металлическими контактами, чтобы очистить накопившуюся коррозию под ней, как показано на видео.

Используйте острый инструмент, например нож X-ACTO, чтобы счистить коррозию, как показано; аналогичную процедуру можно выполнить при неисправности крестовины. Устройство затем можно собрать в обратном порядке, следуя этим шагам в обратной последовательности.

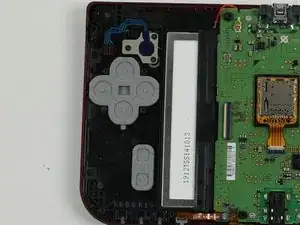

Снимите серую резиновую ромбовидную прокладку, чтобы открыть доступ к кнопкам A/B/X/Y и/или снимите резиновый прямоугольник, чтобы открыть доступ к кнопке Start/Select.

Извлеките кнопки с помощью пинцета.

При установке обратно убедитесь, что каждая кнопка правильно и плотно размещена в соответствующем отверстии перед сборкой устройства.
