Замена сенсорного модуля Nintendo 3DS 2015

Замена сенсорного модуля сложна, так как требует извлечения материнской платы. Не беритесь за эту задачу легкомысленно. Здесь много деликатных ленточных кабелей, поэтому действуйте осторожно и медленно. Кнопка «Home» удерживается сенсорным модулем. Обязательно не потеряйте этот модуль.

Шаг 1

Открутите два винта Phillips #1 длиной 3 мм вдоль верхнего края устройства.

Винты на задней панеле легко сорваются. Действуйте медленно и сильно нажимайте вниз.

Винты на задней панеле зафиксированы стопорными шайбами, поэтому они не выпадут из крышки.

Шаг 2

Оттяните верхние угловые защёлки передней панели наружу и на себя.

Поднимите лицевую панель и вытащите её из пазов внизу устройства.

Отложите заднюю лицевую панель в сторону.

Шаг 3

Вставьте пластиковый инструмент для открывания в выемку в верхней части батареи.

Подденьте батарею пластиковым инструментом для открывания.

Шаг 4

Открутите три винта Y0 длиной 3 мм вдоль правой стороны и внизу картриджного кардридера.

После удаления винтов нижняя часть кардридера должна слегка отслоиться.

Шаг 5

Аккуратно потяните кардридер за край с двумя отверстиями, чтобы освободить защёлку в верхней части кардридера.

Не вынимайте кардридер полностью из устройства. Под кардридером подключён ленточный кабель.

Поверните устройство так, чтобы разъём питания был повернут к вам.

Шаг 6

Поднимите кардридер аккуратно.

Используйте пластиковый инструмент для открывания, чтобы отщёлкнуть ленточный кабель кардридера из разъёма на материнской плате.

Выньте кардридер из нижнего корпуса.

Шаг 7

Поверните устройство так, чтобы теперь к вам был обращён слот для картриджей.

Снимите два резиновых буфера вдоль верхней части устройства с помощью пинцета.

Открутите семь винтов Phillips #00 длиной 6 мм вдоль верхней и нижней частей 3DS.

Шаг 8

Немного приподнимите верхний край нижнего корпуса 3DS.

Не снимайте нижний корпус полностью, вы можете повредить соединения. Сначала нужно отсоединить ленточные кабели.

Подденьте разъём ленточного кабеля под правым триггером пластиковым инструментом для открывания.

Подденьте разъём ленточного кабеля под крышкой инфракрасного приёмника пластиковым инструментом для открывания.

Шаг 9

Открывайте устройство медленно от его верхнего края. Будьте осторожны, чтобы не натянуть ленточный кабель, подключенный около нижнего края устройства.

Отщёлкните последний ленточный кабель, прикреплённый к нижнему корпусу, пластиковым инструментом для открывания.

Шаг 10

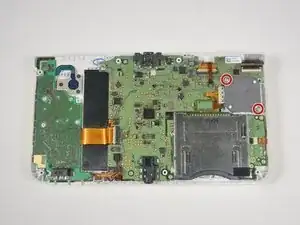

Найдите узел джойстика в правом верхнем углу материнской платы.

Удалите два винта Phillips #00 длиной 8 мм с задней стороны джойстика.

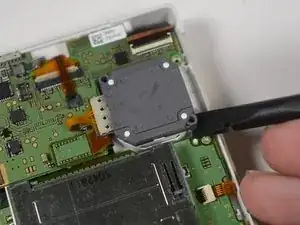

Используйте плоский конец лопатки, чтобы поддеть джойстиковую накладку и снять её с пластикового корпуса.

Шаг 11

Поднимите джойстиковую накладку и положите её вверх дном. Это откроет ленточный кабель, подключённый к накладке джойстика.

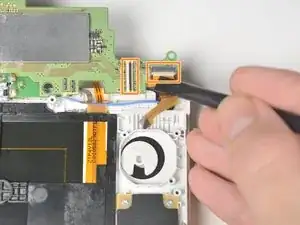

Используйте плоский конец лопатки, чтобы поднять фиксатора ленточного кабеля.

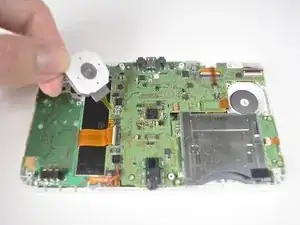

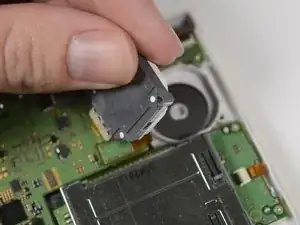

Выньте джойстик из устройства.

Шаг 12

Найдите кардридер в правом нижнем углу материнской платы.

Открутите четыре винта Phillips #00 длиной 3 мм вдоль края кардридера.

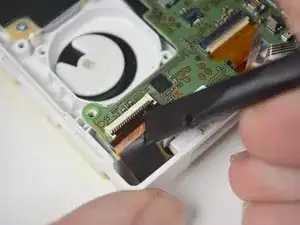

Поднимите чёрную защёлку на ZIF-разъёме вдоль правой стороны кардридера пластиковым инструментом для открывания.

Шаг 13

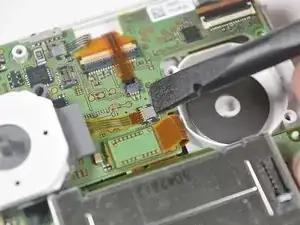

Подденьте ленточный кабель из его разъёма чуть левее джойстика плоской стороной лопатки.

Возьмите за правый край кардридера и выньте его из устройства, следя за тем, чтобы ленточные кабели не зацепились.

Шаг 14

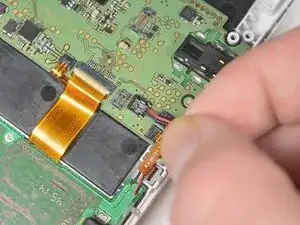

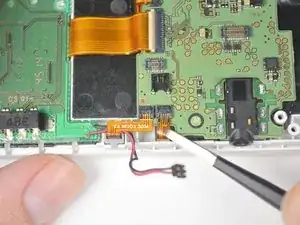

Отсоедините кабель питания, отмеченный чёрным и красным проводами, аккуратно потянув его вверх и вынув из разъёма.

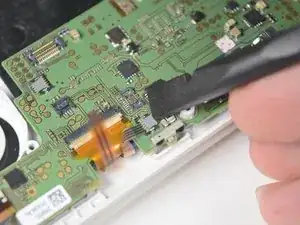

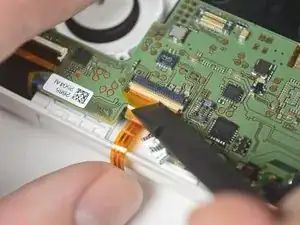

Осторожно выньте ленточные кабели из 4 ZIF-разъёмов.

Не поднимайте язычки на этих ZIF-разъёмах. Поднятие язычков сломает разъёмы.

Шаг 15

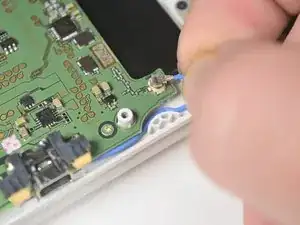

Осторожно потяните вверх за синий Wi‑Fi-антенна.

Подденьте фиксирующую защёлку на разъёме за инфракрасным приёмником и аккуратно выньте ленточный кабель из разъёма пинцетом.

Шаг 16

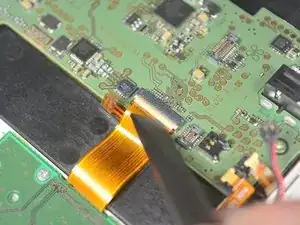

Поднимите фиксирующую защёлку и снимите большой ленточный кабель с левой стороны материнской платы.

Поднимите фиксирующую защёлку и снимите большой ленточный кабель в верхней части материнской платы за инфракрасным приёмником.

Поднимите фиксирующую защёлку и снимите большой ленточный кабель в верхней части материнской платы прямо над посадочным местом джойстика.

Шаг 17

Тщательно проверьте, что все соединения материнской платы в верхней части платы отключены.

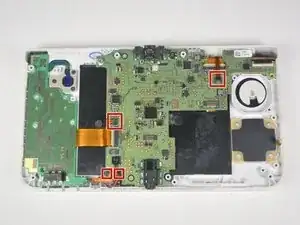

Удалите три винта с крестообразным шлицем, 3 мм, размер #00, которые закрепляют материнскую плату в корпусе устройства.

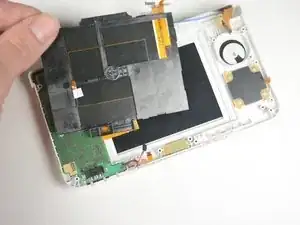

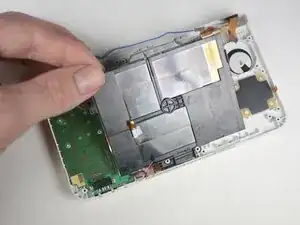

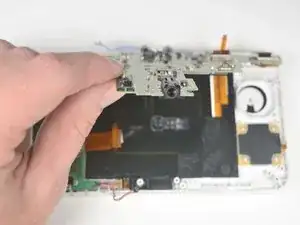

Аккуратно приподнимите материнскую плату за разъём для наушников.

Снимите два ленточных кабеля на задней стороне устройства, подняв фиксирующие защёлки на ZIF‑коннекторах.

Шаг 18

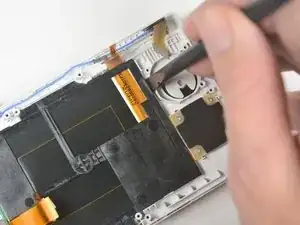

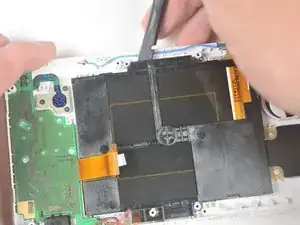

Подденьте защёлку чуть левее посадочного места джойстика, пока правый угол сенсорного экрана не освободится.

Осторожно подденьте верхнюю часть сенсорного экрана, пока верхняя середина и левая сторона экрана не освободятся.

Шаг 19

Осторожно подтяните сенсорный экран за левый угол, пока весь экран не освободится.

Поднимите сенсорный экран и выньте его из устройства.

Заключение

Для сборки устройства выполните эти инструкции в обратном порядке.

Перевод руководства с ifixit.com
