Замена компонента синхронизации беспроводной гитары Fender Mad Catz Rock Band 4
Компонент синхронизации соединяет вашу беспроводную гитару Fender Mad Catz Rock Band 4 с Xbox. Это оборудование отвечает за вашу беспроводную рок-игру. Если вы не видели страницу с устранением неполадок, в которой показано, как повторно синхронизировать контроллер без замены деталей, нажмите здесь.
Перед выполнением следующих шагов обязательно удалите батареи.
Шаг 1
Переверните гитару так, чтобы ее задняя сторона была обращена вверх. Отсек для батарей должен быть обращен вверх.
Используйте отвертку с головкой J1 для удаления десяти коротких винтов длиной 5 мм.
Используйте отвертку J1 для удаления четырех длинных винтов длиной 5 мм на задней стороне устройства.
Шаг 2
Переверните устройство так, чтобы передняя часть гитары была обращена к вам.
С помощью отвертки с головкой J1 удалите одиннадцать серебряных винтов длиной 5 мм (обведенных красным) вокруг белой панели.
Шаг 3
Осторожно поднимите белую панель и поверните на 90 градусов по часовой стрелке.
Используя отвертку с головкой J1, удалите два черных винта длиной 5 мм под белой панелью. Теперь вы сможете разобрать гитару.
Шаг 4

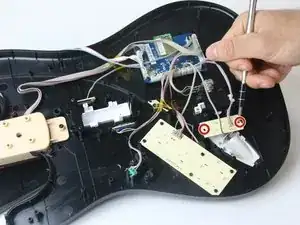

Удалите два черных винта длиной 5 мм (обведенных красным) с задней стороны компонента кнопки питания, используя отвертку с головкой J1. Вы можете определить его по коду J5-B на компоненте.
Поднимите маленькую прямоугольную плату и отложите ее в сторону.
Шаг 5
Найдите аппаратный компонент синхронизации. Это маленькая плата, которая расположена боком по отношению к другим платам вокруг нее.

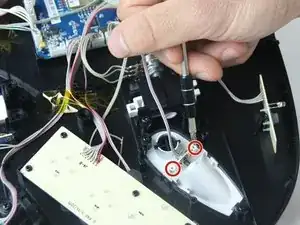

Удалите два черных винта длиной 5 мм (обведенных красным), которые удерживают плату, с помощью отвертки с головкой J1. Компонент теперь должен выйти вертикально.
Шаг 6

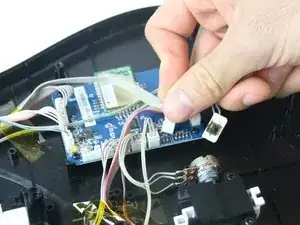

Проследите за проводами, соединяющими компонент синхронизации и основную плату. Отключите компонент от основной платы.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
