Разборка картриджа Nintendo 64
Когда игры долго хранятся или используются в течение многих лет, их нужно хорошенько обслужить. В крайних случаях необходимо разобрать их, чтобы достать все детали. Открывать любимую игру бывает непросто из-за страха её повредить.
Или можно открыть игру, которую никто не любил, и использовать её корпус для чего-то другого.
Шаг 1

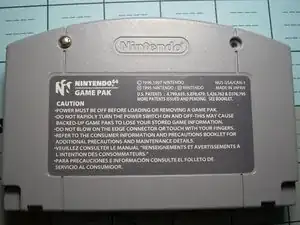

Сначала переверните игру, и вы увидите два винта с битой "Gamebit" 3.8 мм. Также можно использовать биту 3.0U Spanner.
Выньте винты и аккуратно снимите корпус, начиная с верхней части, чтобы не сломать зажимы в нижней части картриджа. Обозначено красным
Две половинки корпуса должны легко разъединиваться.
Шаг 2

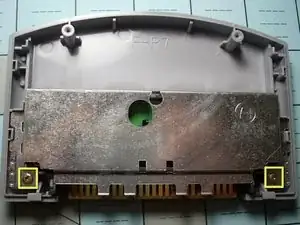

Внутри передней пластиковой оболочки материнская плата и металлическая защита прикреплены двумя винтами с крестообразной головкой. Открутите их, чтобы снять защиту и получить доступ к материнской плате.

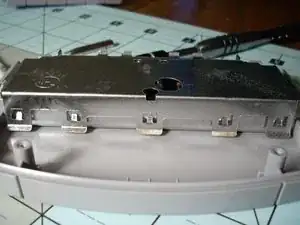

Верхняя часть металлической защиты удерживается нажатиями зажимов. Обязательно сильно нажимайте при сборке.

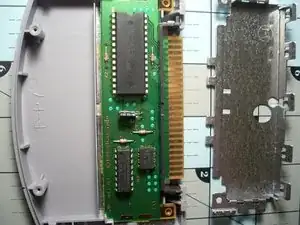

Сняв защиту, вы можете увидеть основную печатную плату и контакты.
Шаг 3

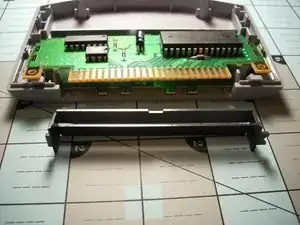

Единственное, что удерживает плату, это пластиковая защита на дне картриджа. Винты её не удерживают, и она легко снимается.

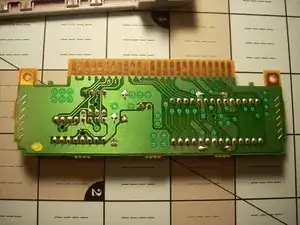

Теперь вы можете полностью извлечь плату картриджа из корпуса.
Здесь вы можете полностью почистить контакты и проверить плату на наличие повреждений.

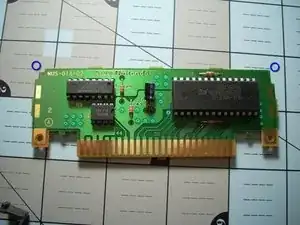

ПРИМЕЧАНИЕ: Верхние края платы выполнены асимметрично, поэтому её можно установить в корпус только одним способом. Рядом с синими кругами
Шаг 4

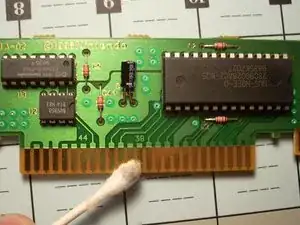

Чистка контактов — самый простой этап; используйте ватную палочку и либо концентрированный раствор изопропилового спирта, либо Brasso. Другие люди предпочитают стирательную резинку (белого цвета).

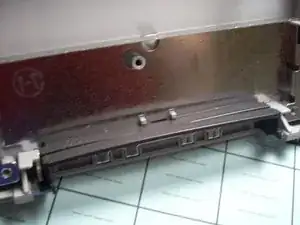

При сборке картриджа не забудьте поместить нижнюю пластиковую защиту под двумя контактами на внешнем корпусе. Таких два по обе стороны.
Заключение
Для сборки картриджа следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
