Замена Wi‑Fi платы Nintendo Wii

Используйте металлическую лопатку, чтобы удалить белые пластиковые заглушки винтов, приклеенные к нижнему корпусу в передней части Wii.

Удалите два винта Tri‑Point длиной 8,3 мм, скрытые под заглушками, которые вы только что сняли.

Удалите один винт Phillips длиной 5,9 мм под дверцей порта контроллера, ближайшей к лицевой панели.

Используйте металлическую лопатку, чтобы снять резиновую ножку, приклеенную к боковой части Wii рядом с отверстием дисковода.

Удалите один винт Phillips длиной 5,9 мм, скрытый под снятой ножкой.

Аккуратно оттяните лицевую панель от передней части Wii.

Используйте пинцет, чтобы отсоединить пластиковый разъём кабеля светодиода от материнской платы.

Снимите лицевую панель.

Откройте крышку порта контроллера до перпендикулярного положения относительно чёрного ободка порта контроллера.

Потяните крышку порта контроллера прямо вверх, чтобы освободить её из внешнего корпуса.

Повторите эту процедуру для крышки слота карты памяти.

Удалите два оставшихся винта Phillips длиной 4,1 мм вдоль верхнего края чёрного пластикового ободка портов контроллера.

Поднимите ободок с длинного края, удалённого от портов контроллера, и снимите его с Wii.

Удалите два винта Phillips длиной 5 мм над портами контроллера.

Используйте металлическую лопатку, чтобы удалить три отмеченные заглушки винтов, приклеенные к боковой стороне Wii.

Удалите следующие винты:

Два винта Phillips длиной 5 мм

Один винт Tri‑Point длиной 8,2 мм

Используйте металлическую лопатку, чтобы снять две резиновые ножки, приклеенные к нижней стороне Wii рядом с задними портами.

Удалите два винта Tri‑Point длиной 8,2 мм, скрытые под снятыми ножками.

Вы можете использовать 4 мм шестигранную головку, чтобы удлинить бит и достать винты из углублений.

Поднимите внешний корпус прямо вверх и снимите его с корпуса Wii.

Удалите маленький винт Phillips, фиксирующий крышку отсека батарейки к нижней панели.

Этот винт закреплён в крышке отсека батарейки.

Вытащите крышку отсека батарейки из Wii.

После снятия крышки устройство сбросит системное время.

Это подходящее время, чтобы заменить батарейку CR2032, если она давно не менялась.

Удалите винт Tri‑Point длиной 8,2 мм, скрытый под крышкой отсека батарейки.

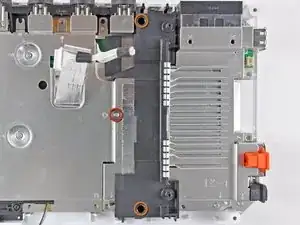

Удалите два винта Tri‑Point длиной 8,2 мм, удерживающие экран DVD‑привода рядом с портами контроллера.

Будьте осторожны при снятии экрана DVD‑привода — кромки острые и могут порезать вас

Поднимите экран DVD‑привода вверх и снимите его с Wii.

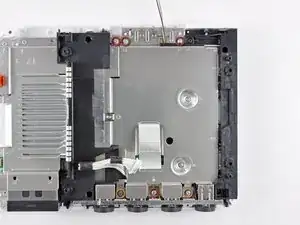

Удалите четыре винта Phillips длиной 9 мм, которыми DVD‑привод крепится к нижней панели.

Поднимите сторону DVD‑привода, противоположную портам контроллера, чтобы получить доступ к кабелям на его нижней стороне.

Аккуратно вытащите силовой кабель DVD‑привода из‑под пластиковой накладки рядом с радиатором.

Оттяните силовой кабель DVD‑привода от его гнезда на приводе.

С помощью ногтя приподнимите фиксирующий язычок в разъёме ленточного кабеля DVD‑привода.

Убедитесь, что вы приподнимаете фиксирующий язычок, а не сам разъём.

Выньте ленточный кабель DVD‑привода из гнезда.

Снимите DVD‑привод с Wii.

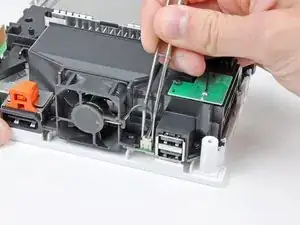

Используйте пинцет, чтобы поднять разъём вентилятора вверх и вытащить его из гнезда на плате.

Убедитесь, что пинцет сжимает разъём вентилятора, а не гнездо на материнской плате.

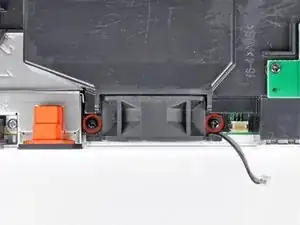

Удалите два винта с крестообразным шлицем 10 мм, крепящих вентилятор к кожуху вентилятора.

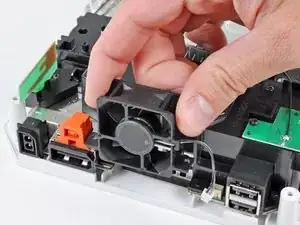

Снимите вентилятор с Wii.

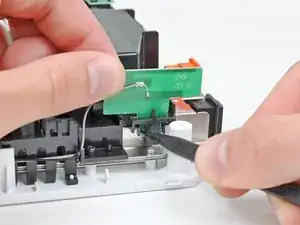

Используйте острый конец лопатки или другой тонко заострённый инструмент, чтобы осторожно отжать одну из чёрных пластиковых защёлок, прикреплённых к кожуху вентилятора, от платы Wi‑Fi антенны.

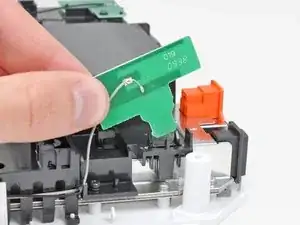

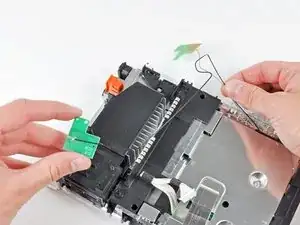

Поднимите Wi‑Fi антенну и извлеките её из кожуха вентилятора.

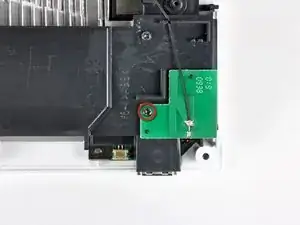

Удалите один винт с крестообразным шлицем 10 мм, фиксирующий вторую Wi‑Fi антенну к верхней части кожуха вентилятора.

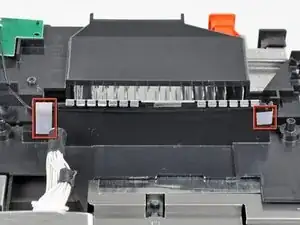

Снимите две полоски ленты, фиксирующие кабель второй Wi‑Fi антенны на пластиковой скобе рядом с радиатором.

Аккуратно проведите обе антенны вдоль рамки Wii и отложите их в сторону.

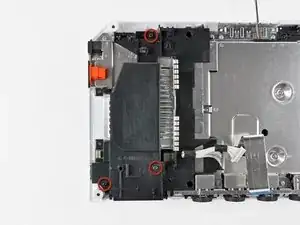

Удалите три винта с крестообразным шлицем 10 мм, крепящие кожух вентилятора к Wii.

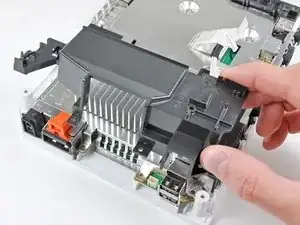

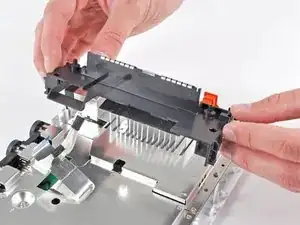

Снимите кожух вентилятора с радиатора и извлеките его из Wii.

Удалите следующие шесть винтов, фиксирующих элементы экранирования EMI к нижней панели:

Четыре винта с крестообразным шлицем 7 мм

Два винта с крестообразным шлицем 11,3 мм

Снимите оба набора элементов экранирования EMI с Wii.

Удалите следующие три винта:

Один винт с крестообразным шлицем 7 мм

Два винта с крестообразным шлицем 10 мм

Поднимите скобу и извлеките её из Wii.

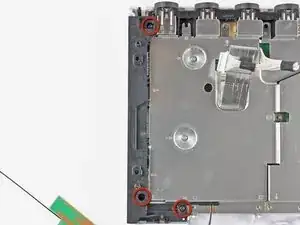

Удалите три винта с крестообразным шлицем 10 мм, крепящие чёрную скобу к нижней панели возле передней части Wii.

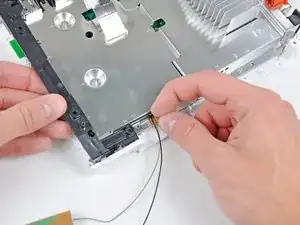

Слегка приподнимите скобу и другой рукой оттяните фиксатор от места входа Wi‑Fi антенн в экран материнской платы.

Снимите скобу с Wii.

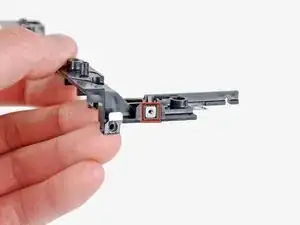

Следите, чтобы не потерять маленькую квадратную гайку, свободно удерживаемую чёрной пластиковой скобой.

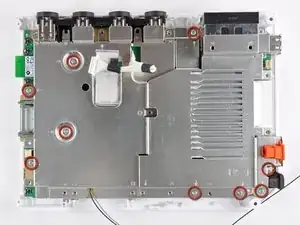

Удалите оставшиеся девять винтов с крестообразным шлицем 7 мм, крепящих крышку материнской платы к нижней панели.

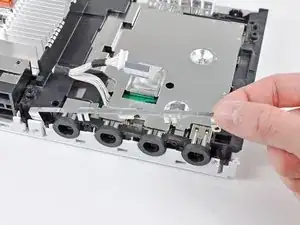

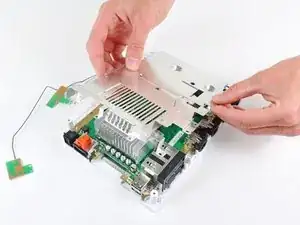

Осторожно снимите крышку материнской платы, следя, чтобы не зажать провода.

В некоторых моделях термопрокладка для беспроводного чипа прикреплена к внутренней стороне крышки материнской платы. Обязательно замените её при сборке.

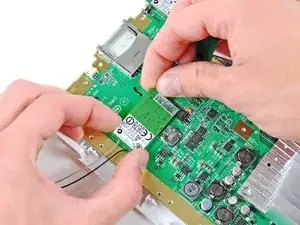

Поднимите сторону платы Wi‑Fi, находящуюся дальше от радиатора, и извлеките её из разъёма на материнской плате, стараясь не прикладывать слишком большого бокового усилия к разъёму.

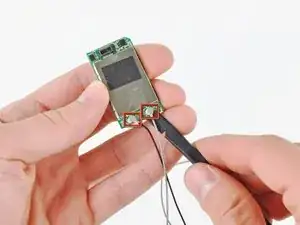

Используйте плоский конец лопатки, чтобы отжать оба разъёма антенн от их гнёзд на плате Wi‑Fi.

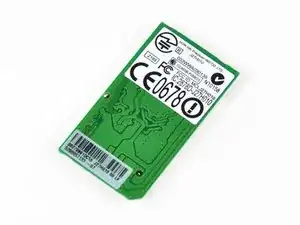

Плата Wi‑Fi извлечена.
