Замена материнской платы контроллера Nintendo Family Computer (Famicom)
Материнская плата контроллера является критически важным компонентом, который отвечает за преобразование нажатий кнопок в понятные сигналы для игровой системы. Все элементы контроллера, включая материнскую плату, подвержены авариям, накоплению грязи и износу. Материнская плата контроллера, как правило, изготавливается надежно и защищена внутри корпуса, что позволяет ей обычно служить дольше, чем кнопки и провода. Тем не менее, материнские платы контроллеров время от времени нуждаются в замене.
Шаг 1

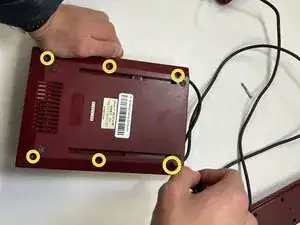

Используйте крестовую отвертку, чтобы удалить шесть винтов длиной 13,5 мм, которые крепят нижнюю крышку.

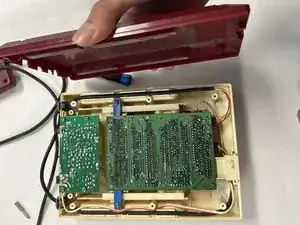

Снимите нижнюю крышку.
Шаг 2

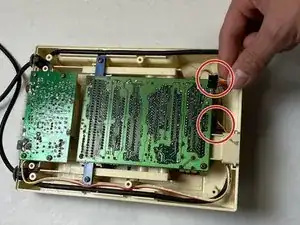

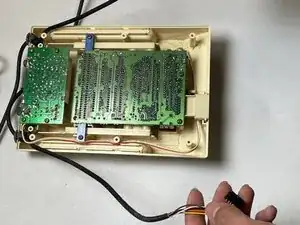

Осторожно отключите разъем неисправного контроллера от порта материнской платы.
Тяните только за разъем; не тяните за провода. Разъём может быть довольно трудно снять. Инструмент для поддевания или плоскогубцы могут помочь в отключении разъема.
Шаг 3

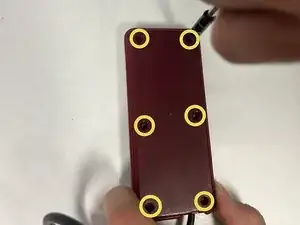

Используйте крестовую отвертку, чтобы удалить шесть винтов длиной 9,3 мм с обратной стороны контроллера.

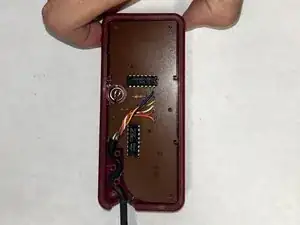

Снимите заднюю крышку контроллера.
Шаг 4

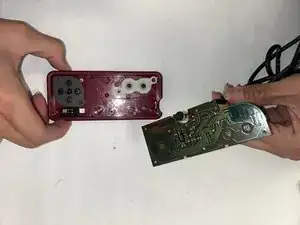

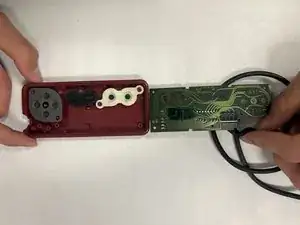

Удалите материнскую плату контроллера, обращая внимание на её ориентацию.
Материнские платы контроллера для Игрока 1 и Игрока 2 не идентичны и отличаются друг от друга.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
